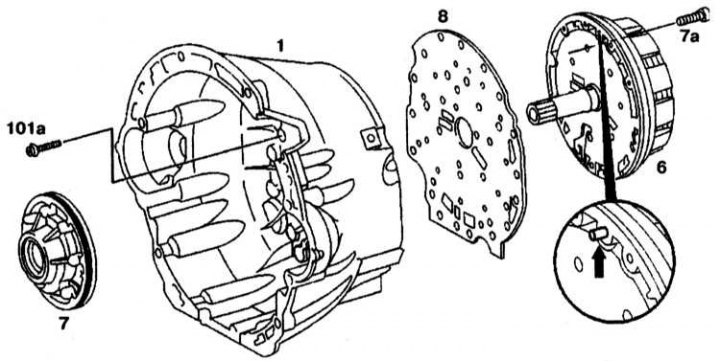

1 - Кућиште претварача обртног момента; 6 - Кочница са више дискова Б1; 6а - М6к32 вијци (11 комада); 7 - Пумпа за уље; 7а - М8к35 вијци (7 комада); 8 - Међуплоча
Повлачење
1. Уклоните квачила са више плоча К1, К2 и К3.
2. Уклоните завртње 7а и уклоните пумпу за уље 7. Уклоните два супротна завртња у кућишту пумпе за уље и уклоните пумпу за уље из кућишта претварача обртног момента лаганим ударцем пластичним чекићем.
3. Одврните ба завртње и уклоните кочницу са више дискова Б1 6 из кућишта претварача обртног момента. Отпустите два супротна завртња на кочници са више дискова Б1 и уклоните је из кућишта претварача обртног момента лаганим ударцем пластичним чекићем.
4. Одвојите међуплочу 8 од кућишта претварача обртног момента 1.
Инсталација
1. Поставите међуплочу 8 на кућиште претварача обртног момента 1. Међуплоча 8 се може користити неколико пута.
2. Заврните монтажне завртње кочнице са више дискова Б1 6 у кућиште претварача обртног момента 1. Положај уградње кочнице са више дискова Б1 у односу на кућиште претварача обртног момента је одређен водећим клином на кочници са више дискова Б1 (стрелац).
3. Уградите пумпу за уље 7 и притегните њене завртње за причвршћивање.
4. Инсталирајте квачила са више плоча К1, К2 и К3. Илустрација показује пролаз за уље Е за квачило К1.
