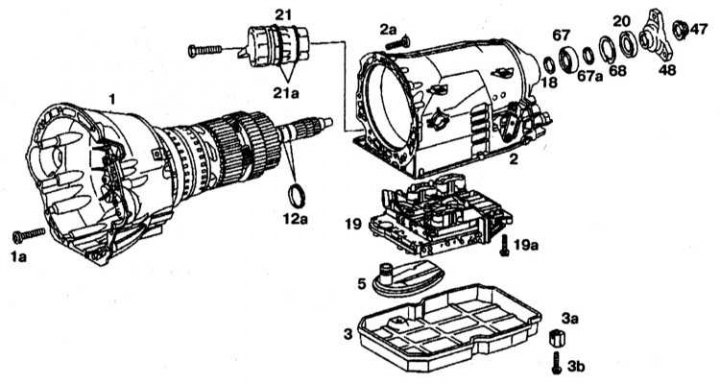

1 - Кућиште претварача обртног момента; 1а, 2а, 3б, 19а - Вијци; 2 - Кућиште мењача; 3 - Палета; За - Спацер; 5 - Филтер за уље; 12а - Тефлонски прстенови; 18, 67а - Заптивке; 19 - Електрохидраулична управљачка јединица АТ; 20 - Радијални уљни заптивач; 21 - Водећи рукавац; 21а - О-прстенови; 47 - Нут; 48 - Излазна прирубница; 67 - Куглични лежај; 68 - Потпорни прстен
Демонтажа
1. Отпустите вођицу 21 и уклоните је из мењача.
2. Уклоните лежиште 3.
3. Уклоните филтер за уље 5.
4. Одврните завртње 19а и уклоните електро-хидрауличну управљачку јединицу АТ 19.
5. Уклоните прирубницу 48.
6. Истиснути радијалну уљну заптивку 20, уклонити заптивке 67а, причврсни прстен 68 и извући куглични лежај 67 из кућишта мењача.
7. Уклоните заптивку 18.
8. Одврните вијак 1а и 2а са кућишта претварача обртног момента и мењача.
9. Уклоните кућиште мењача 2 из кућишта претварача обртног момента 1.
Скупштина
1. Подмажите заптивачем и убаците тефлонске прстенове 12а све заједно у жлеб
2. Инсталирајте мењач 2 на претварач обртног момента 1. Поравнајте кочионе дискове Б2 и Б3.
3. Затегните завртње 1а и 2а.
4. Измерите размак између заглавља ручне кочнице и кугличног лежаја. Требало би да буде унутар 0,3-0 5 мм.
5. Уградите заптивку 18, утисните куглични лежај у задњи део кућишта мењача.
6. Инсталирајте заптивке 67а.
7. Уградите радијалну уљну заптивку 20 у кућиште мењача.
8. Уградите прирубницу 48.
9. Инсталирајте и затегните монтажне вијке АТ 19 електрохидрауличне контролне јединице.
10. Даља монтажа се врши обрнутим редоследом од демонтаже.
