A hátsó üreges tengely szétszerelése és összeszerelése hátsó szabadonfutóval (Mercedes-Benz S-Class W220)

Tartalomjegyzék: Szétszerelés ↡ Szerelés ↡

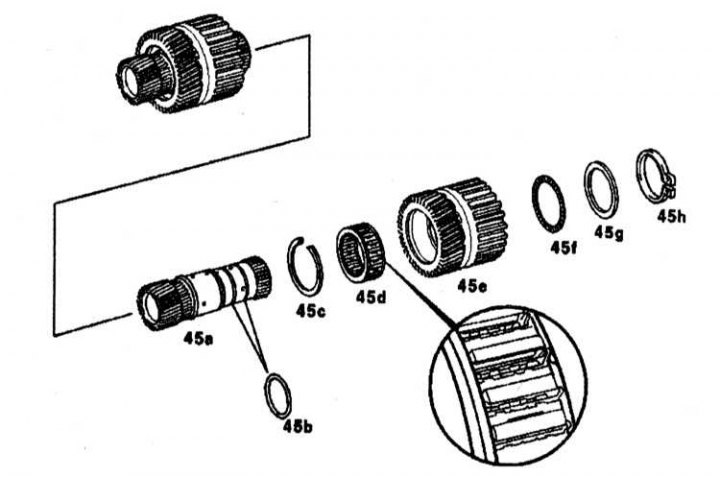

45a - Üreges tengely; 45b - O-gyűrű; 45c - Rögzítőgyűrű; 45d - Szabadonfutó; 45e - Hátsó naphajtómű belső tengelykapcsoló tartóval KZ; 45f - Nyomótűcsapágy; 45g - Tömítés; 45h - Zárógyűrű

Szétszerelés

1. Válassza le a sebességváltó házát a nyomatékváltó házáról.

A cikk a webportálról kölcsönzött: mercedesman.ru

2. Távolítsa el a K1, K2 és KZ többtárcsás tengelykapcsolókat.

3. Távolítsa el a 45h zárógyűrűt, a 45g távtartót és a 45f nyomótűcsapágyat a 45a üreges tengelyről.

4. Távolítsa el a 45e hátsó napkereket a KZ belső tengelykapcsoló-tartóval és a 45d hátsó szabadonfutóval együtt.

5. Távolítsa el a 45c rögzítőgyűrűt a 45d szabadonfutóról.

6. Távolítsa el a szabadonfutót a napkerékről.

Szerelés

Az összeszerelés a szétszerelés fordított sorrendjében történik. Ellenőrizze, hogy a rögzítőgyűrűk megfelelően vannak-e felszerelve. Ellenőrizze őket, és ha szükséges, cserélje ki. A 45d szabadonfutó tolóerő-távtartót a 45c rögzítőgyűrű felé kell elhelyezni.

Ez a cikk a címen érhető el: orosz, angol, bolgár, fehérorosz, ukrán, szerb, horvát, román, lengyel, szlovák

A cikk ellenőrzése megtörtént: Khromov Roman Mihajlovics
