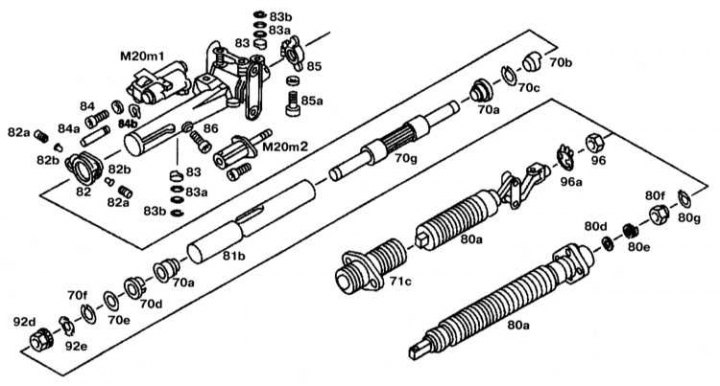

Elektronikusan állítható kormányoszlop szét- és összeszerelése
Kormányoszlop állító elemek

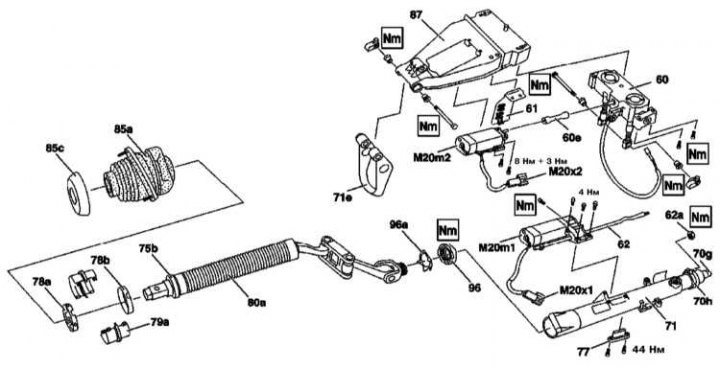

60 - Elektromos magasságállító motor sebességváltóval; 60e - Csatlakozó rész; 61 - Kábeltartó; 62 - Vonóerő; 62a - Anya; 70g - Felső kormánytengely; 70h - Konzol; 71 - Kormányoszlop blokk; 71e - Konzol; 75b - O-gyűrű; 77 - Lánctalpas; 78a - Külső csúszógyűrű; 78b - Belső csúszógyűrű; 79a - O-gyűrű; 80a - Alsó kormánytengely; 85a - Gumicsizma; 85c - Védőburkolat; 87 - Támogatás; 96 - Anya, 100 Nm; 96a - Zárólemez; M20m1 - Hosszanti állító motor; M20m² - Magasságállító motor; M20x1 - Csatlakozó a hosszirányú beállító motorhoz; M20x2 - Magasságállító motor csatlakozó
[A cikk szövege a weboldalról származik: mercedesman]

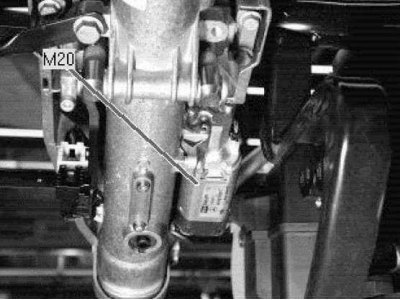

M20 kormányoszlop előfeszítő motor (a kormányoszlopon)
Teleszkópos kormányoszlop állító motor M20m1 (a kormányoszlopon)
Szétszerelés
1. Távolítsa el a kormányoszlopot.
2. Távolítsa el a 71c olajtömítést a kormánytengely aljáról.
3. Kösse le az alsó kormánytengelyt 80a.
Vizsgálat
1. Ellenőrizze az alsó kormánytengely 80a oldalirányú kifutását.
2. Távolítsa el az alsó tartót 82.
3. Állítsa a magasságállítót középső helyzetbe.
4. Távolítsa el a kormányoszlop dőlésszög-állító meghajtóját (fel/le) M20m²
5. Távolítsa el a teleszkópos beállító meghajtót (be/ki) M20m1.
6. Távolítsa el a kormányoszlop ütközőjét 83.
7. Távolítsa el a 85-ös tartót.
8. Csavarja ki a fedelet rögzítő 86 csavart, és távolítsa el a belső csövet a külső csőtől lefelé.
9. Szerelje szét a belső csövet.
Szerelés
1. Szerelje össze a belső csövet.
2. Kenje meg a 81b belső csövet, és illessze be alulról a külső csőbe.
3. Csavarja be a 86 csavart a vezetőbe, igazítva a 81b belső cső hornyát a csavarhoz.
4. Szerelje be a teleszkópos beállító meghajtót (be/ki) M20m1.
5. Ezután az összeszerelést az eltávolítás fordított sorrendjében hajtsa végre.
Az alsó kormánytengely legnagyobb megengedett kifutása: 2,0 mm.
