Fedélzeti konnektorok ki- és beszerelése (Mercedes-Benz M-Class W163)

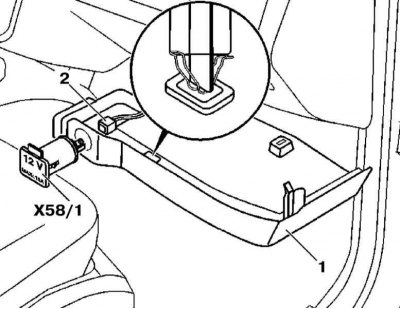

1. Az elülső fedélzeti tápcsatlakozó beépítésének részleteit az ábra mutatja, amely a szövegben található összes hivatkozást tartalmazza.

2. Távolítsa el a műszerfal jobb alsó fedelét (1) (lásd a fejezetet Test).

3. Húzza ki az elektromos vezeték csatlakozóját (2).

4. Támassza meg a fedelet (1), és óvatosan engedje ki belőle az aljzatot (X58/1).

5. A beszerelés fordított sorrendben történik.

Hátsó aljzat

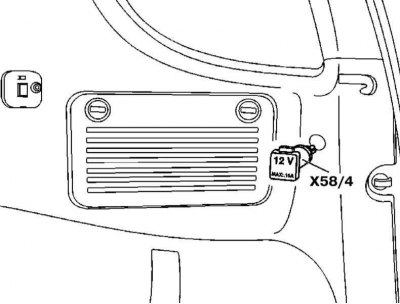

1. A hátsó fedélzeti tápcsatlakozó beépítésének részleteit az ábra mutatja, amely a szövegben található összes hivatkozást tartalmazza.

2. Nyissa ki a csomagtérburkolat jobb oldali paneljén található fedelet.



3. Egy megfelelő ék segítségével óvatosan engedje ki a foglalat egységet (X58/4) a díszpanelről.

4. Húzza ki az elektromos vezetékeket, és húzza ki az aljzatot (X58/4).

5. A beszerelés fordított sorrendben történik.
