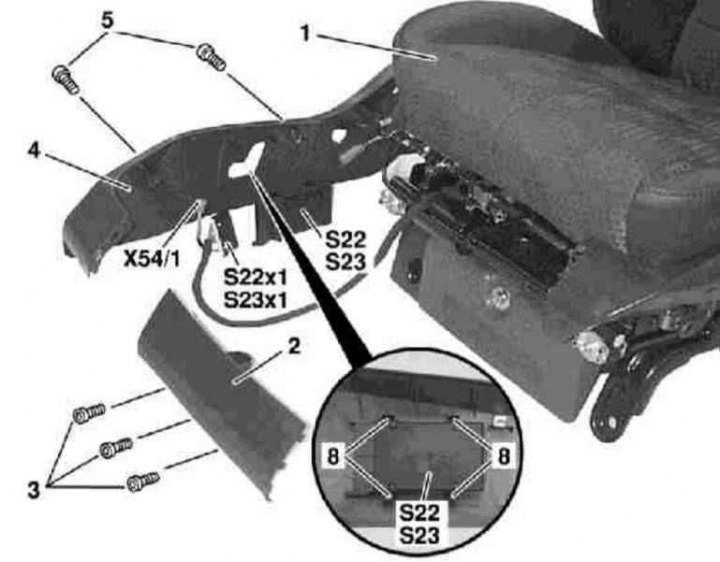

Az elektromos ülésállító kapcsolók beépítési részletei
1 - Első ülés; 2 - Elülső burkolat; 3 - Csavarok; 4 - Oldalsó kárpitpanel; 5 - Csavarok; 8 - Zárófülek; S22 - Vezetőülés beállító kapcsoló; S22x1 - Kapcsolókábel csatlakozója; S23 - Utasülés beállító kapcsoló; S23x1 - Kapcsolókábel csatlakozója; X54/1 - Érintkezőcsatlakozó az ESA szabályozó elektromos vezetékéhez
1. Az elektromos első ülésállító kapcsolók beszerelésének részleteit az ábra mutatja, amely a szövegben található összes hivatkozást tartalmazza.
2. Távolítsa el a csavarokat (3), amelyek az üléskeret kárpitjának elülső paneljét (2) rögzítik.
3. Húzza le a panelt (2) kb. 1 cm-rel, majd előre tolva távolítsa el – ne felejtse el kioldani az elektromos kábelköteget a panel hátoldalán lévő kapcsokról.
4. Távolítsa el a rögzítőcsavarokat (5), és távolítsa el az üléskeret kárpitjának oldalsó paneljét (4).
5. Húzza ki az elektromos vezetékek csatlakozóját (S22x1 vagy S23x1) a megfelelő kapcsolóból (S22 vagy S23).
6. Válassza le az üléshelyzet-állító (ESA) vezetékének csatlakozóját (X54/1).
7. Nyomja össze a rögzítőfüleket (8), és engedje el a megfelelő kapcsolót (S22 vagy S23) a befejező paneltől (az utóbbi belsejéből).
8. A beszerelés fordított sorrendben történik.
