Szerelési részletek a kormányoszlop kapcsoló szerelvényéhez
Szerelési részletek a kormányoszlop kapcsoló szerelvényéhez

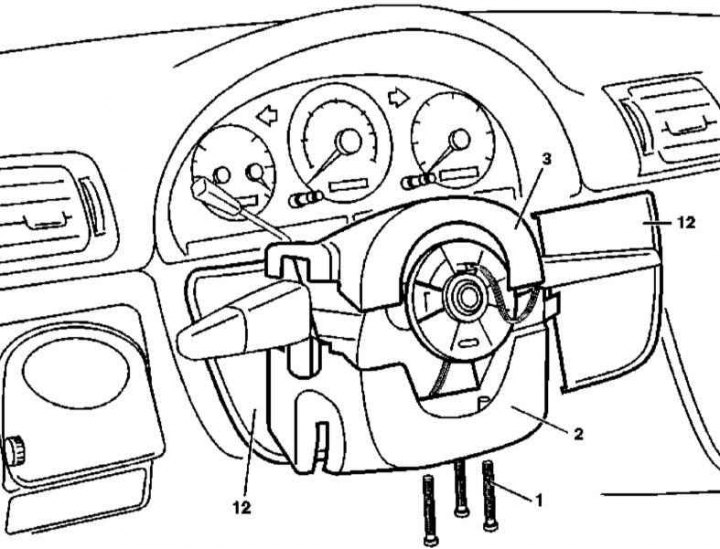

1. A kormányoszlop-kapcsolók beszerelésének részleteit az illusztrációk mutatják, amelyek a szövegben található összes hivatkozást tartalmazzák.
2. Válassza le a negatív kábelt az akkumulátorról.
3. Távolítsa el a kormánykereket és a kürt/vezető első légzsák moduljának spirális érintkező dobját (lásd a fejezetet Felfüggesztés és kormánymű).
4. Csavarja ki a rögzítőcsavarokat (1), és távolítsa el a kormányoszlop burkolatának alsó részét (2).
5. Távolítsa el az oszlopház felső részét (3).
6. Távolítsa el az oldalsó kárpitpaneleket (12), - ha megfelelően van felszerelve, válassza le az elektromos vezetékek csatlakozóit a paneleken.
7. Távolítsa el a csavarokat (4), és válassza le a csatlakozót (9).
8. Csavarja ki a csavart (8), és távolítsa el a hőmérséklet-szabályozó kapcsolót (S40).
9. Távolítsa el a csavarokat (5), oldja ki a kombinált kormányoszlop kapcsoló egységet (S4) a rögzítőkből (6), majd vegye le a kormányoszlop tengelyéről (7).
10. A beszerelés fordított sorrendben történik.
