A CAN busz adapter eltávolítása és beszerelése (Mercedes-Benz M-Class W163)

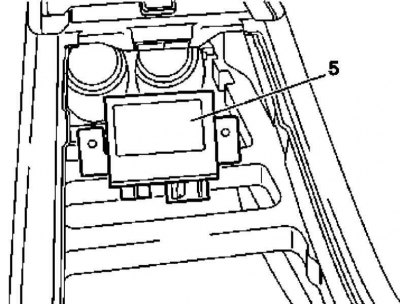

CAN busz adapter beépítési alkatrészei (5)

1. A CAN-busz-adapter telepítésének részleteit az ábra mutatja, amely a szövegben található összes hivatkozást tartalmazza.

2. Távolítsa el a sebességváltó kar fedelét (lásd a fejezetet Test).

3. Válassza le az elektromos vezetékeket a CAN adapterről (5).

4. Csavarja ki a két rögzítőcsavart, és távolítsa el az adaptert (5).

5. A beszerelés fordított sorrendben történik.
