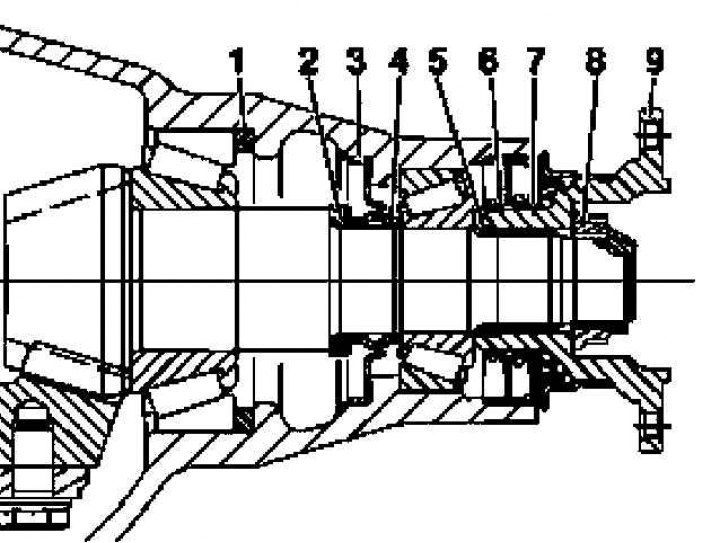

A fő fogaskerék hajtómű tömítőelemeinek beépítésének részletei
1 - Beállító alátét; 2 - Gyűrű; 3 - Olajterelő; 4 - Nyomógyűrű; 5 - O-gyűrű; 6 - Belső olajtömítés; 7 - Külső olajtömítés; 8 - Anya; 9 - Csatlakozó karima
1. Távolítsa el a csatlakozó karimát (lásd a fejezetet A fő fogaskerekek hajtókerekei összekötő karimái leszállásának koncentrikusságának ellenőrzése).
2. Távolítsa el a belső (6) és a külső (7) olajtömítést.
3. Távolítsa el az O-gyűrűt (5).
4. Enyhén kenje meg folyékony olajjal, és helyezzen be egy új gyűrűt (5).
5. Speciális tüskével (460 589 15 15 00) helyezze az új tömítéseket (6 és 7) az eredeti helyükre.
Jegyzet. A gumírozott külső él nélküli gyűrűk a tömítőanyagon helyezkednek el. Az olajtömítést (6) a tüsketárcsa feltöltésével (7) - a tárcsa feltöltése nélkül szerelik fel.
6. Könnyű kenőanyaggal töltse be a csomagtartó és a külső olajtömítés (7) tömítőajkai közötti teret. Enyhén kenje meg a tömítőpofákat és a rugótágítót ugyanazzal a zsírral.
7. Szerelje vissza a csatlakozó karimát (lásd a fejezetet A fő fogaskerekek hajtókerekei összekötő karimái leszállásának koncentrikusságának ellenőrzése).
