Benzines modellek

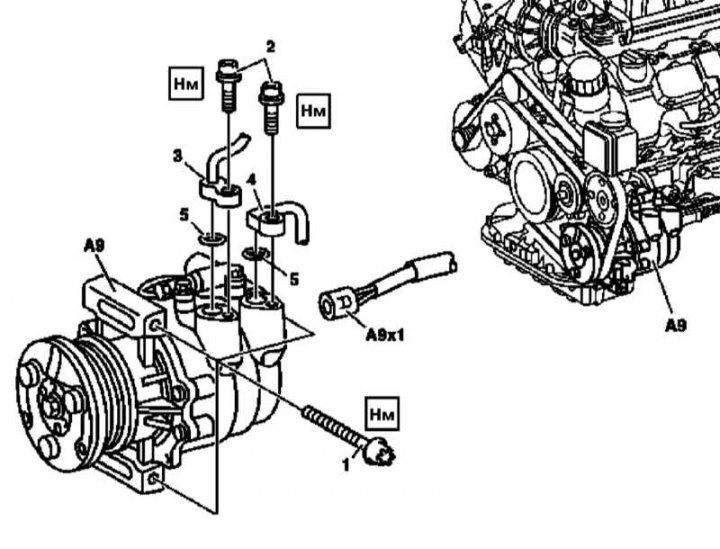

A légkondicionáló rendszer kompresszorának telepítési részletei benzines modelleken
1. Ürítse ki a légkondicionáló rendszert egy erre szakosodott szervizben.
2. Távolítsa el a kiegészítő ventilátor szerelvényt (lásd A kiegészítő ventilátorszerelvény eltávolítása és beszerelése).
3. Távolítsa el az A/V rendszer kondenzátorát (lásd Az A/V rendszer kondenzátorának eltávolítása és beszerelése).
4. Távolítsa el a hűtőrendszer hűtőjét (lásd a fejezetet A hűtőrendszer radiátorának ki- és beszerelése).
5. Távolítsa el a segédhajtószíjat (lásd a fejezetet Motor).
6. Válassza le az AC/V kompresszor elektromos vezetékének csatlakozóját (A9x1).
7. Csavarja ki a csavarokat (2), majd távolítsa el a bemeneti (4), illetve a mentesítésről (3) vonalak a hűtőszekrény utat, azonnal csatlakoztassa a nyitott vége a vonalakon, illetve a csatlakozó szerelvények, hogy elkerüljék a nedvesség belépés az utat, készülj csere O-gyűrű (5).
8. Csavarja ki a rögzítőcsavarokat (1), és távolítsa el az A/V rendszer kompresszoregységét (A9).
9. Távolítsa el a vevő-szárító egységet (lásd a részt Vevő-szárító eltávolítása és felszerelése), - a vevőt ki kell cserélni. Ügyeljen arra, hogy a hűtővezetékek nyitott végeit lezárja.
10. A telepítés fordított sorrendben történik
Jegyzet. A rögzítőcsavarokat (1) a kompresszor felszerelése előtt a helyükre kell csavarni.
11. Győződjön meg arról, hogy a szükséges alkatrészeket hozzáadta a rendszerhez (a kicserélt alkatrészek számának megfelelően - ld. Műszaki adatok) hűtőolaj mennyisége. Ne felejtse el megkenni az új O-gyűrűket kompresszorolajjal a beszerelés előtt.
12. Indítsa be a motort, és hagyja kb 4 percig alapjáraton járni úgy, hogy a klímaberendezés maximális hűtési teljesítményre van kapcsolva - a műszerfalon lévő központi légcsatorna terelőkön keresztül a kabinba szállított levegő hőmérséklete nem eshet +5° alá. C.
13. Győződjön meg arról, hogy nincs jele annak, hogy szivárgás alakulna ki a hűtőrendszerből.
Dízel modellek
G270 CDI (M612)

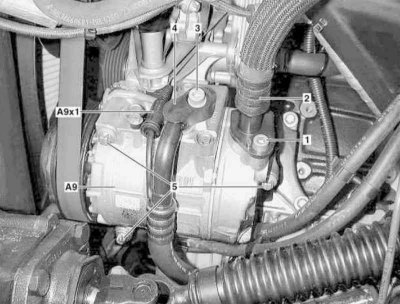

A légkondicionáló rendszer kompresszorának telepítési részletei M612 motorral szerelt dízelmodelleknél
1. Ürítse ki a hűtőrendszert egy speciális szervizben, ürítse ki a légkondicionáló rendszert.
2. Távolítsa el a vevő-szárító egységet (lásd a részt Vevő-szárító eltávolítása és felszerelése), - a vevőegységet minden alkalommal ki kell cserélni a hűtőcsatorna kinyitása után. Ügyeljen arra, hogy a hűtővezetékek nyitott végeit lezárja.
3. Távolítsa el a hűtőrendszer hűtőjét (lásd a fejezetet A hűtőrendszer radiátorának ki- és beszerelése).
4. Megfelelően felszerelt modelleken (kód: H12) távolítsa el a kiegészítő fűtőegységet (lásd a fejezetet) STH kiegészítő fűtőelem eltávolítása és felszerelése (megfelelő konfigurációval)).
5. Távolítsa el a segédhajtószíjat (lásd a fejezetet Motor).
6. Távolítsa el a nyomásfokozó rendszer traktusának bal hüvelyét.
7. Válassza le az AC kompresszor elektromos vezetékének csatlakozóját (A9x1).
8. Csavarja ki a rögzítőcsavarokat (1 és 3), és távolítsa el a hűtőcsatorna bemeneti (2) és nyomóvezetékeit (4) a vezetékek nyitott végeit és a csatlakozó szerelvényeket, hogy megakadályozza a nedvesség bejutását a csatornába; O-gyűrűk.
9. Csavarja ki a rögzítőcsavarokat (5), és távolítsa el az A/V rendszer kompresszoregységét (A9).
10. A beszerelés fordított sorrendben történik.
Jegyzet. Új kompresszor beszerelésekor enyhén csökkentse a nyomást a kompresszorral együtt az expanziós szelep, a bemeneti és az O-gyűrűs nyomásvezetékek is.
11. Állítsa be a hűtőközeg szintjét a kompresszorban, végül ellenőrizze a hűtő- és hűtőegységeket (h12 kódú modellek) utak a szivárgás kialakulásának jeleire.
G400 CDI (M628)

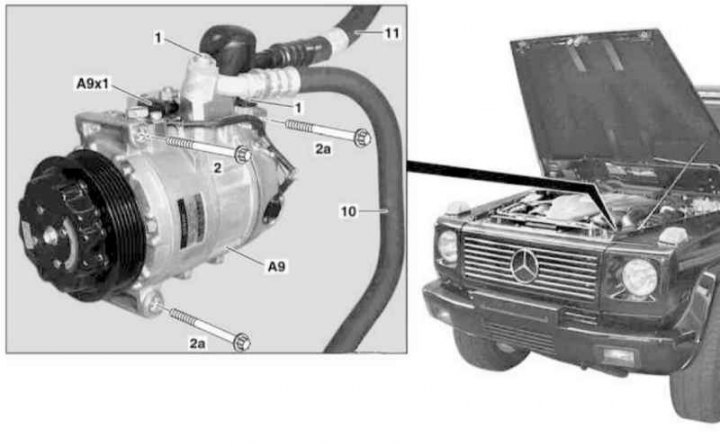

A légkondicionáló rendszer kompresszorának telepítési részletei M628 motorral rendelkező dízelmodelleknél
1. Nyissa ki a motorháztetőt.
2. Ürítse ki a hűtőrendszert egy speciális szervizben, ürítse ki a légkondicionáló rendszert.
3. Távolítsa el a vevő-szárító egységet (lásd a részt Vevő-szárító eltávolítása és felszerelése), - a vevőegységet minden alkalommal ki kell cserélni a hűtőcsatorna kinyitása után. Ügyeljen arra, hogy a hűtővezetékek nyitott végeit lezárja.
4. Távolítsa el az A/V rendszer kondenzátorát (lásd a részt Az A/V rendszer kondenzátorának eltávolítása és beszerelése).
5. Megfelelően felszerelt modelleken (H12 kód) távolítsa el a kiegészítő fűtőegységet (lásd a fejezetet) STH kiegészítő fűtőelem eltávolítása és felszerelése (megfelelő konfigurációval)).
6. Távolítsa el a segédhajtószíjat (lásd a fejezetet Motor).
7. Távolítsa el a nyomástartó pálya bal alsó légcsatornáját.
8. Válassza le az AC kompresszor elektromos vezetékének csatlakozóját (A9x1).
9. Csavarja ki a csavart (1), majd vegye ki a bemeneti (11), valamint a mentesítési (10) vonalak a hűtőszekrény utat, azonnal csatlakoztassa a nyitott vége a vonalakon, illetve a csatlakozó szerelvények, hogy elkerüljék a nedvesség belépés az utat, készülj csere O-gyűrűk.
10. Csavarja ki a rögzítőcsavarokat (2 és 2a), és felfelé húzva távolítsa el az A/V rendszer kompresszoregységét (A9).
(Az eredeti cikk a portálon található: www.mercedesman.ru)
11. A beszerelés fordított sorrendben történik.
Jegyzet. Új kompresszor beszerelésekor enyhén csökkentse a nyomást a kompresszorral együtt az O-gyűrűs bemeneti és nyomóvezetékeket is.
12. Állítsa be a hűtőközeg szintjét a kompresszorban, végül ellenőrizze a hűtő- és hűtőegységeket (h12 kódú modellek) utak a szivárgás kialakulásának jeleire.
