Figyelem! Minden tömítőelemet hiba nélkül ki kell cserélni!
Benzines modellek

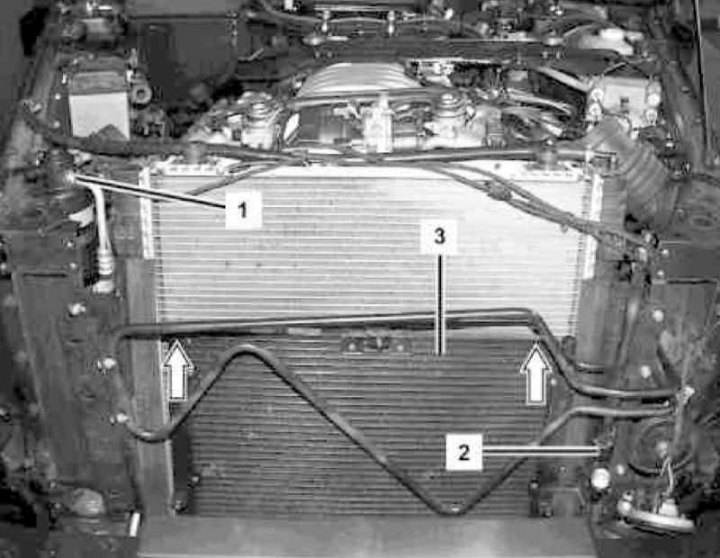

Részletek az A/V kondenzátor beszereléséhez benzinüzemű modelleken (h02 kóddal)
1 - Hűtővezeték a vevő-szárítóhoz
2 - Hűtővezeték a kondenzátorhoz
3 - Kondenzátor
1. Távolítsa el a kiegészítő ventilátor szerelvényt (lásd a részt A kiegészítő ventilátorszerelvény eltávolítása és beszerelése).
2. Egy speciális szervizben ürítse ki a C/V rendszert.
3. Válassza le a hűtővezetékeket a vevő-szárítóról (1) és a kondenzátorról (2), - készítse elő a csere O-gyűrűket.
4. A képen látható nyíllal jelzett irányba húzva távolítsa el a kondenzátort (3), - ne sértse meg a hőcserélő lemezeit.
[Információ a weboldalról átmásolva mercedesman]
5. A beszerelés fordított sorrendben történik.
6. Végül indítsa el a motort alapjáraton, és kapcsolja be a légkondicionálót maximális hűtési teljesítményen körülbelül 4 percre - a műszerfal központi légcsatornájának terelőin keresztül a kabinba szállított levegő hőmérséklete nem eshet alá. +5°C.
7. Győződjön meg arról, hogy nincs jele szivárgásnak az AC/V rendszer csatornájából, ellenőrizze, hogy a rendszer megfelelően működik-e.
Dízel modellek

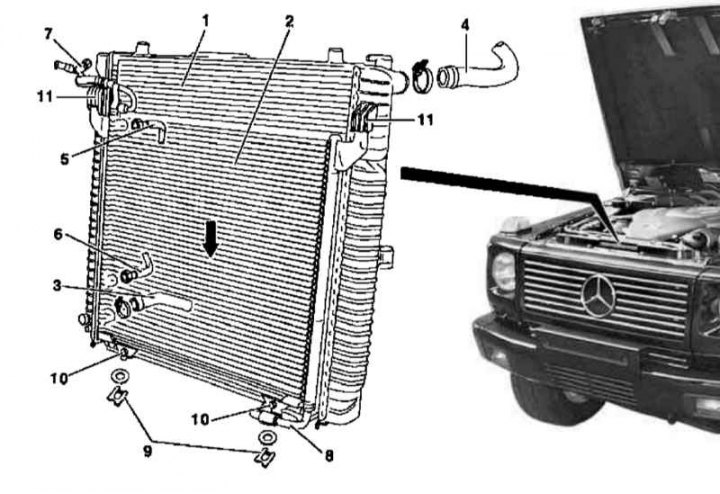

Az A/V kondenzátor dízelmodellek (M628) beszerelésének részletei
1 - Hűtőrendszer radiátor; 2 - Kondenzátor; 3, 4 - Hűtőútvonalak; 5, 6 - ATF vonalak; 7, 8 - Hűtővezetékek; 9 - Rögzítőelemek; 10 - Csavarok; 11 - Kondenzátorrögzítő elemek
1. A kondenzátort (2) a hűtőrendszer (1) radiátorával együtt szereljük le, - lásd a fejezetet A hűtőrendszer radiátorának ki- és beszerelése.
2. Ha szükséges, csavarja ki a csavarokat (10), és a képen a nyíllal jelzett irányba húzva engedje el a kondenzátort (2) a rögzítőelemekről (11) - próbálja meg ne sérteni a hőcserélő lemezeket.
3. A beszerelés fordított sorrendben történik.
4. Végül ellenőrizze, hogy a hűtő- és légkondicionáló rendszerek csatornáiban nincs-e szivárgás, és győződjön meg arról, hogy az A/C megfelelően működik.
