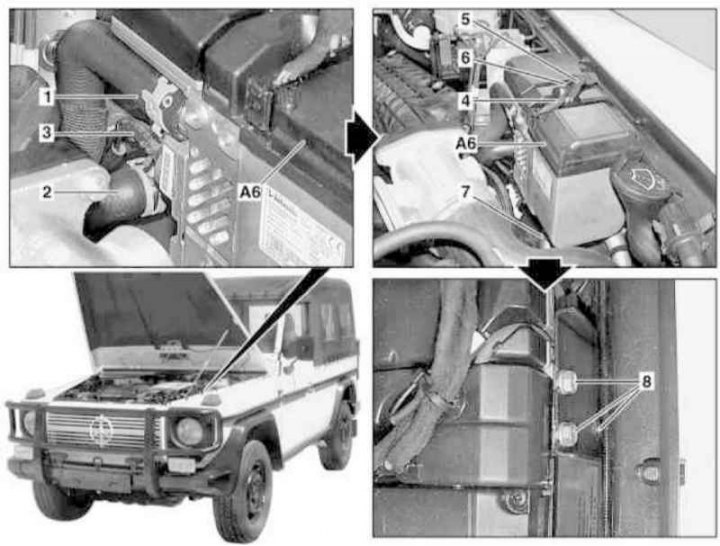

További részletek a fűtőelem beszereléséről (modellek 463.250/323, kód: H12)
1 - Hűtőfolyadék kivezető tömlő; 2 - Hűtőfolyadék bemeneti tömlő; 3 - Üzemanyag-vezeték; 4, 5 - Csatlakozók; 6 - Kötszerek; 7 - Kipufogócső; 8 - Rögzítőcsavarok; A6 – Kiegészítő fűtőegység (STH)
1. Emelje fel a járművet, és helyezze az emelőállványokra.
2. Távolítsa el a forgattyúház védelmét.
3. Ürítse ki a hűtőrendszert (lásd a fejezetet Rendszeres gondozás és karbantartás).
4. Válassza le a bemeneti (2) és kimeneti (1) hűtőfolyadék tömlőt az STH fűtő- és vízszivattyú szerelvényekről.
5. Válassza le az üzemanyagvezetéket (3) az STH fűtőegységről (A6) – készüljön fel a kiömlött üzemanyag összegyűjtésére.
6. A szalagok (6) kioldása után válassza le az elektromos vezetékek csatlakozóit (4 és 5) - a kötéseket ki kell cserélni.
7. Válassza le a kipufogócsövet (7) az STH fűtőelemről (A6).
8. Csavarja ki a rögzítőcsavarokat (8), és távolítsa el az STH kiegészítő fűtőegységet (A6).
9. Távolítsa el a keringtető szivattyút (lásd a fejezetet Az STH kiegészítő fűtés keringető szivattyújának ki- és beszerelése (megfelelő konfigurációval)).
10. A beszerelés fordított sorrendben történik.
11. Végül távolítsa el a levegőt a hűtőrendszer útjából, és ellenőrizze, hogy a megfelelő alkatrészeken nincs-e szivárgás.
12. Indítsa el a kiegészítő fűtést és ellenőrizze, hogy megfelelően működik - ha a fűtés automatikusan kikapcsol, mielőtt a hűtőfolyadék hőmérséklete elérné a normál üzemi értéket, és nem indítható újra, ezért hamis zárolás lép működésbe a rendszerben - vigye az autót egy Mercedes-Benz szerviz, ahol a STAR DIAGNOSIS olvasó segítségével részletes vizsgálati diagnosztikát végeznek (6511 1801 00).
