Uklanjanje
1. Skinite ispušni kolektor 1 zajedno s turbopunjačom 2 (slika 3.31).
2. Odvojite ispušni kolektor 1 od turbopunjača 2.
3. Odvojite kočioni ventil 4 od turbopunjača 2.
4. Odvojite cijev za ispuštanje ulja 8 od turbopunjača 2.
Montaža
5. Ugradnja se provodi obrnutim redoslijedom od uklanjanja.

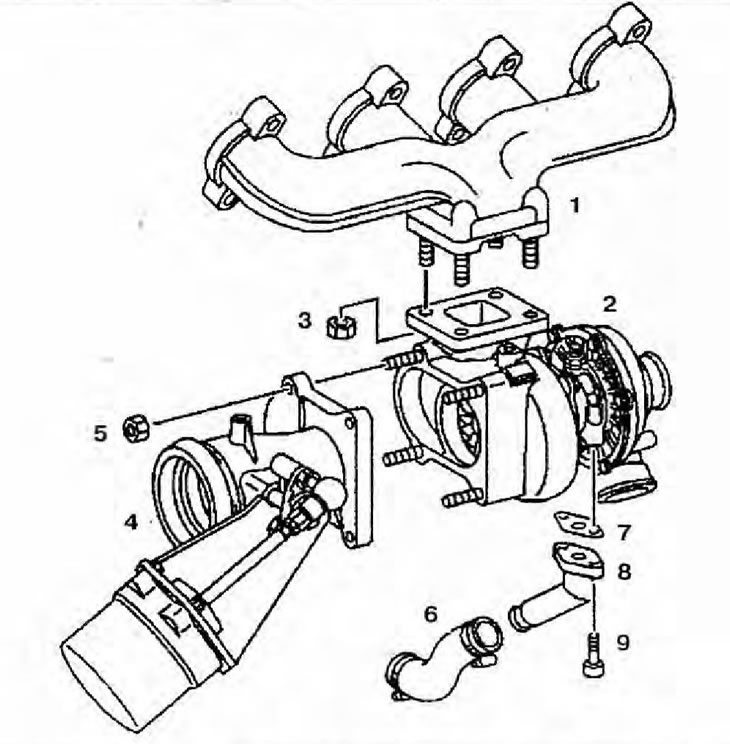

Slika 3.31. Turbopunjač: 1 - Ispušni kolektor; 2 - Turbopunjač; 3, 5 - Orašasti plodovi; 4 - Ventil kočnice motora: 6 - Cijev za ispuštanje ulja; 7 - Brtva; 8 - Adapter za odvod ulja; 9 - Vijak.
