Pumpa-injektor — uklanjanje i ugradnja (Mercedes-Benz Vario 814)

Uklanjanje

1. Isključite paljenje.

2. Uklonite cijev za gorivo 6 (slika 3.34).

3. Skinite nosač hidraulične cijevi s glave cilindra.

4. Obrišite površinu blizu injektora pumpe 1.

5. Uklonite ožičenje motora zajedno s prekidačima za pokretanje/zaustavljanje s glave cilindra (samo ako se ukloni pumpa-injektor prvog ili drugog cilindra).

6. Odspojite konektore ožičenja 7 od ubrizgavača 1.

7. Otpustite vijke 5.

8. Ugradite izvlakač 8 na pump injektor 1.

9. Uklonite pumpu-injektor 1 pomoću izvlakača 8.

10. Odvrnite vijke 5 i uklonite pumpu-injektor 1.

11. Zamijenite brtvene prstenove 2, 3 i 4 na pump injektoru 1.

Montaža

12. Ugradnja se provodi obrnutim redoslijedom od uklanjanja.

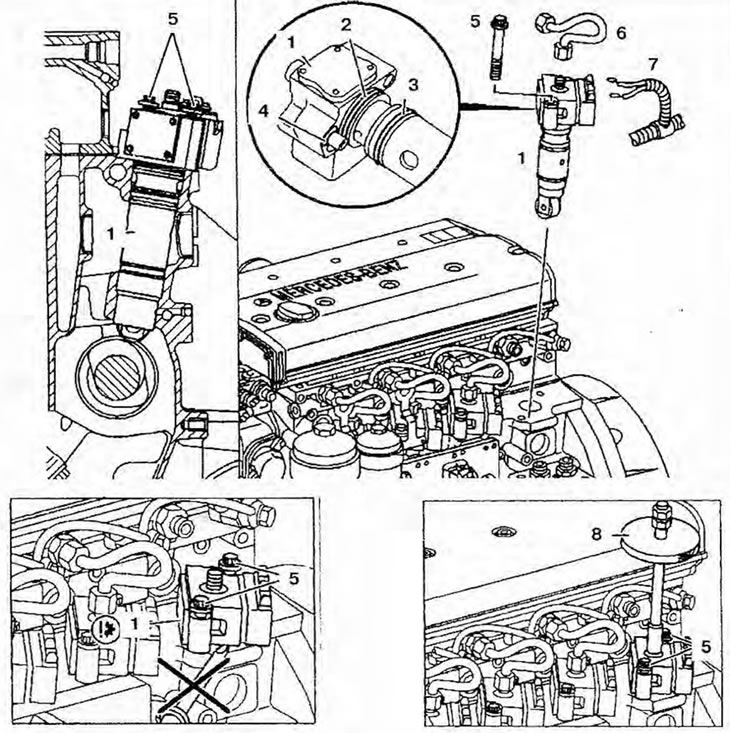

Slika 3.34. Pumpa-mlaznica: 1 - Pumpa-injektor; 2 - Brtveni prsten (crni); 3 - Brtveni prsten (zeleni); 4 - Brtveni prsten; 5 - Vijci; 6 - Vod za gorivo; 7 - Priključci ožičenja motora; 8 - Izvlakač.
