Uklanjanje
1. Odspojite konektor ožičenja od senzora hoda igle i uređaja za podešavanje vremena ubrizgavanja goriva.
2. Otpustite cijev za dovod komprimiranog zraka s usisnog razvodnika i uklonite je.
3. Odvijte 8 nosača cijevi za gorivo s usisnog razvodnika (slika 2.82).

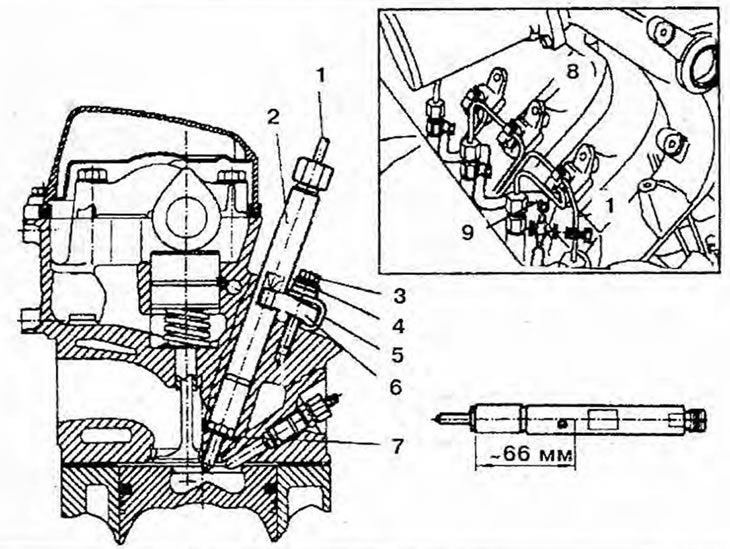

Slika 2.82. Držač mlaznice: 1 - Cijev za ubrizgavanje goriva; 2 - Držač mlaznice; 3 - Vijak; 4 - Kuglasta podloška; 5 - Stezaljka; 6 - Zatezni greben; 7 - Pečat; 8 - Nosač; 9 - Cijev za odvod goriva.
4. Odvojite cijevi za dovod goriva 1 od držača injektora.
5. Odvojite cijevi za odvod goriva 9 od držača injektora.
6. Otpustite zatezne grebenaste vijke 6 i uklonite ih zajedno sa stezaljkom 5, okruglom podloškom 4 i vijkom 3 (slika 2.83).

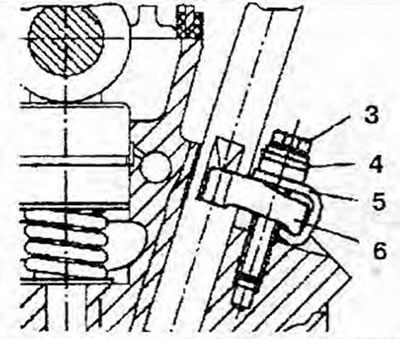

Slika 2.83. Otpustite zatezne grebenaste vijake 6 i uklonite ih zajedno sa stezaljkom 5, kuglastom podloškom 4 i vijkom 3.
7. Uklonite držače injektora 2 zajedno s brtvama 7.
Montaža
8. Zamijenite brtvu 7, stezaljku 5, okruglu podlošku 4 i vijak 3 (slika 2.84).

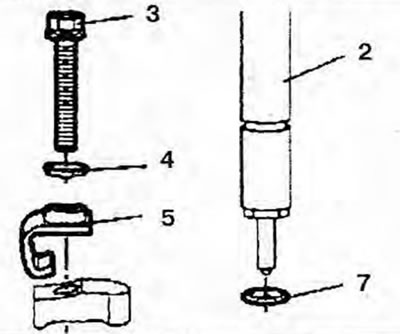

Slika 2.84. Zamijenite brtvu 7, stezaljku 5, kuglastu podlošku 4 i vijak 3.
(Informacije kopirane s web stranice: «www.MercedesMan.ru»)
9. Umetnite zatezne grebenaste elemente 6 s novom kuglastom podloškom 4, stezaljkom 5 i vijkom 3; zategnite vijak na 7 Nm + 180°.
