Uklanjanje
1. Izvadite ladicu.
2. Odvijte nosač pumpe 6 s pumpe 3 (slika 2.67).
3. Odvijte remenicu pumpe za ulje 4.
4. Odvrnite vijke 5.
5. Skinite pumpu za ulje 3.
Montaža
6. Ugradnja se provodi obrnutim redoslijedom od uklanjanja. Obrišite nosač 6 pumpe 1. Prije ugradnje napunite pumpu uljem kako biste olakšali pokretanje motora.
(Izvorni materijal na web stranici: mercedesman.ru)

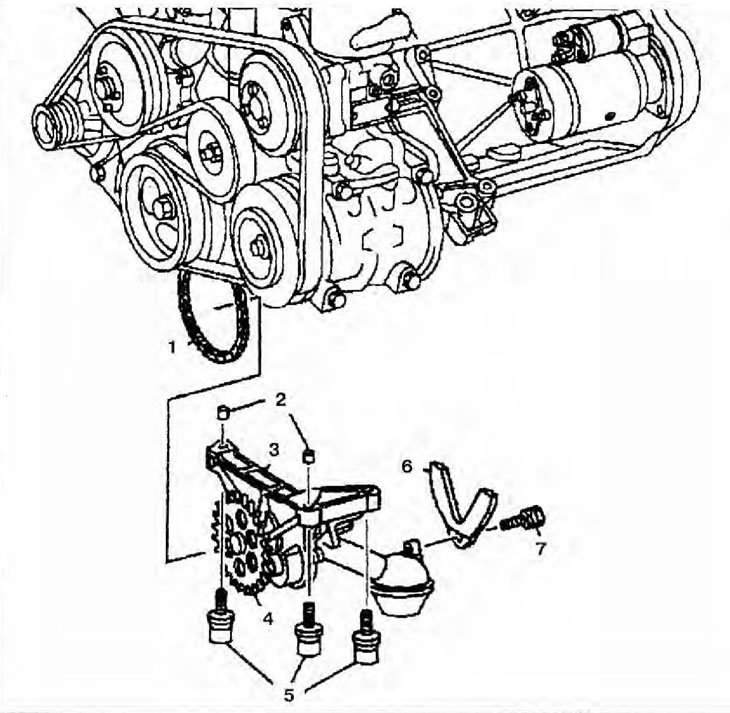

Slika 2.67. Uljna pumpa: 1 - Pogonski lanac pumpe za ulje; 2 - Čahure za klinove; 3 - Uljna pumpa; 4 - Remenica pumpe; 5 — Vijci za montažu; 6 - Nosač za montažu pumpe za ulje; 7 - Vijak s brtvom.
