Зняцце
1. Зніміце фарсункі Y20, Y21, Y22, Y23 (гл.малюнак 5.20).

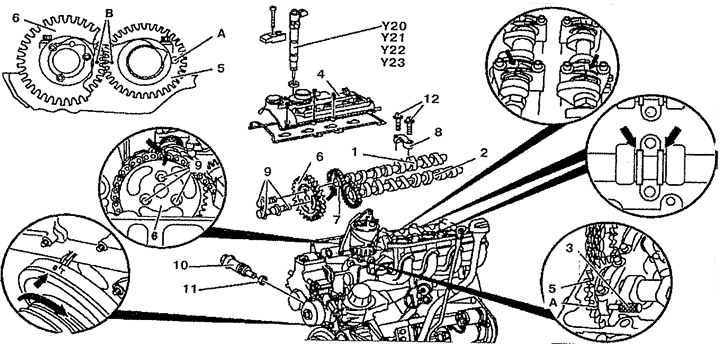

Малюнак 5.20. Размеркавальныя валы:
1. Выпускны размеркавальны вал,
2. Впускны размеркавальны вал,
3. Блакавальны палец,
4. Вечка галоўкі блока цыліндраў,
5. Шкіў впускнога размеркавальнага вала,
6. Шків выпускнога размеркавальнага вала,
7. Накіроўвалыя пальцы,
8. Вечка падшыпніка размеркавальнага вала,
9, 12. Болт,
10. Нацягвальнік ланцуга,
11. Ушчыльненне,
А. Адтуліна ў вечку падшыпніка,
В. Адтуліна ў шківе.
2. Зніміце вечка галоўкі блока цыліндраў 4.
3. Устанавіце поршань першага цыліндру ў становішча ВМТ.
4. Заблакуйце махавік фіксатарам.
5. Заблакуйце впускной размеркавальны вал 2. Устаўце палец 3 праз адтуліну ў вечку першага падшыпніка размеркавальнага вала ў адтуліну А ў шківе впускного размеркавальнага вала 5.
6. Зніміце нацягвальнік ланцуга ГРМ 10.
7. Зніміце пярэдняе вечка галоўкі блока цыліндраў, верхні слізгальны рычаг.
8. Пазначце размяшчэнне шківа впускнога размеркавальнага вала 5 адносна ланцуга ГРМ.
9. Адкруціце шкіў выпускнога размеркавальнага вала 6.
10. Адкруціце балты мацавання накрывак 8 падшыпнікаў размеркавальных валаў. Спачатку адкруціце балты мацавання накрывак 1, 3, 5, 6, 8 і 10 (стрэлкі) (гл.малюнак 5.21). Затым прыслабце балты мацавання накрывак 2, 4, 7 і 9 (стрэлкі) (гл.малюнак 5.22). Зніміце вечкі падшыпнікаў размеркавальных валаў (стрэлкі).

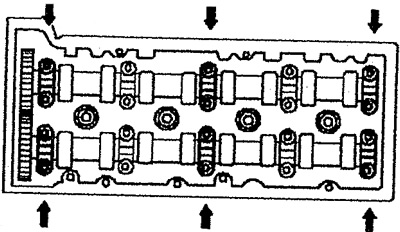

Малюнак 5.21. Адкруціце балты мацавання накрывак 1, 3, 5, 6, 8 і 10 (стрэлкі).

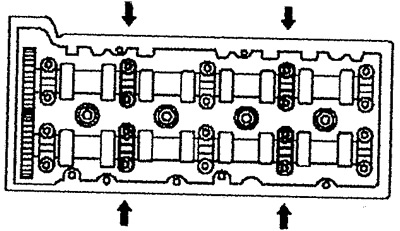

Малюнак 5.22. Адкруціце балты мацавання накрывак 2, 4, 7 і 9 (стрэлкі).
11. Зніміце размеркавальныя валы 2 і 1.
Ўстаноўка
12. Устанавіце размеркавальныя валы 2 і 1 так, каб дзве адтуліны В на шківах 5 і 6 былі размешчаны адна насупраць другой, а пазнакі на размеркавальных валах 2 і 1 (стрэлкі) і на вечках падшыпнікаў 8 былі сумешчаны.
13. Зніміце фіксатар размеркавальнага вала.
14. Усталюйце поршань першага цыліндру ў становішча 30° перад ВМТ. Пазнакі на вечку падшыпніка 8 (стрэлкі) павінны сумясціцца.

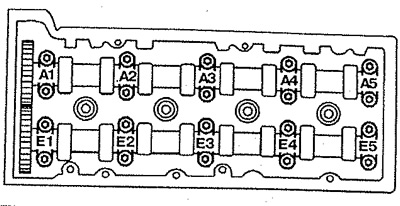

15. Усталюйце вечкі падшыпнікаў 8 у парадку, зваротным зняцці. Кожная крышка мае сваю маркіроўку (гл.малюнак 5.23). Маркіроўка падшыпнікаў левага размеркавальнага вала, пачынаючы з пераду: Е1-Е5. Маркіроўка падшыпнікаў правага размеркавальнага вала, пачынаючы з пераду: А1-А5.
Малюнак 5.20. Размеркавальныя валы:
1. Выпускны размеркавальны вал,
2. Впускны размеркавальны вал,
3. Блакавальны палец,
4. Вечка галоўкі блока цыліндраў,
5. Шкіў впускнога размеркавальнага вала,
6. Шків выпускнога размеркавальнага вала,
7. Накіроўвалыя пальцы,
8. Вечка падшыпніка размеркавальнага вала,
9, 12. Болт,
10. Нацягвальнік ланцуга,
11. Ушчыльненне,
А. Адтуліна ў вечку падшыпніка,
В. Адтуліна ў шківе.
16. Усталюйце поршань першага цыліндру ў становішча ВМТ.
17. Заблакуйце впускной размеркавальны вал 2. Поршань першага цыліндру пры гэтым павінен знаходзіцца ў становішчы ВМТ.
18. Усталюйце шкіў выпускнога размеркавальнага вала 6 з надзетым на яго ланцугом ГРМ. Заменіце балты 9 мацавання шківа. Звярніце ўвагу на правільнасць усталёўкі накіравальных пальцаў 7.
19. Устанавіце нацягвальнік ланцуга 10. Заменіце ўшчыльненне 11.
20. Праверце асноўнае становішча размеркавальных валаў 1 і 2. Калі неабходна, пасля праверкі ўсталюеце асноўнае становішча размеркавальных валаў.
21. Устанавіце вечка галоўкі блока цыліндраў 4.
22. Усталюйце фарсункі.
23. Завядзіце рухавік і праверце адсутнасць уцечак у паліўнай сістэме. Прачытайце памяць няспраўнасцяў і ачысціце яе.
