Змест: Зняцце ↡ Ўстаноўка ↡
Зняцце
1. Усталюйце поршань першага цыліндру ў ВМТ.
2. Зніміце пярэдняе вечка 6 галоўкі блока цыліндраў (гл.малюнак 5.13). Падніміце фіксатар 7 з верхняга слізгальнага рычага 8.

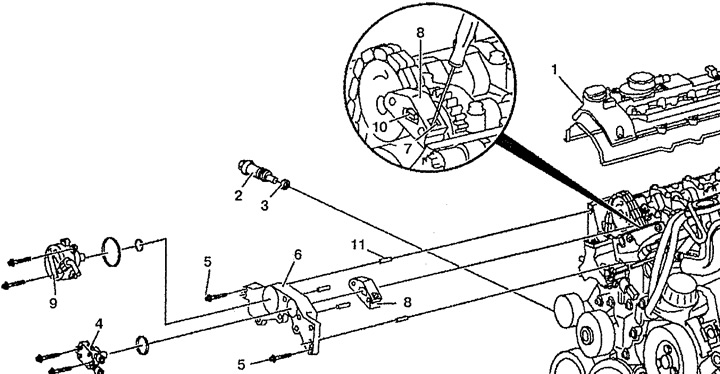

Малюнак 5.13. Слізгальны рычаг ланцуга ГРМ:
1. Вечка галоўкі блока цыліндраў,
2. Нацягвальнік ланцуга ГРМ,
3. Ушчыльненне,
4. Паліўная помпа,
5. Болт,
6. Пярэдняя крышка галоўкі блока цыліндраў,
7. Фіксатар,
8. Верхні слізгальны рычаг,
9. Вакуумны помпа,
10. Вядучая дэталь,
12. Накіроўвалыя пальцы.
3. Заблакуйце ўпускны размеркавальны вал. Устаўце фіксатар праз адтуліну вечка першага падшыпніка размеркавальнага вала ў адтуліну ў шківе впускного размеркавальнага вала.
(Артыкул быў запазычаны з сайта: www.mercedesman.ru)
4. Зніміце нацягвальнік ланцуга ГРМ 2.
5. Адкруціце вядучую дэталь 10 з впускнога размеркавальнага вала.
6. Зніміце верхні слізгальны рычаг 8.
Ўстаноўка
7. Устаноўка вырабляецца ў парадку, зваротным зняцці. Заменіце ўшчыльненне 3. Завядзіце рухавік і праверце адсутнасць уцечак паліва ў паліўнай сістэме.
