Замена газаразмеркавальнага ланцуга на рухавіку серыі 111

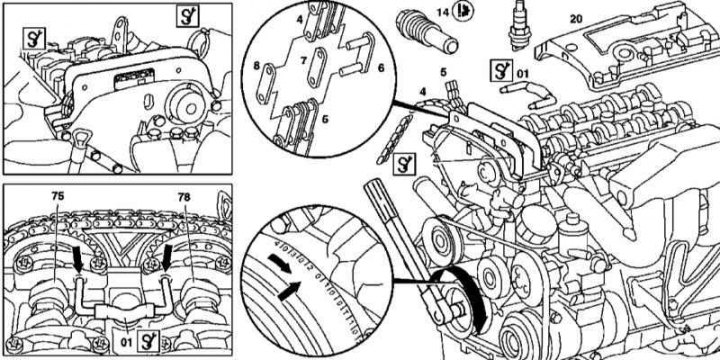

Ілюстратыўны матэрыял па замене ланцуга прывада ГРМ для рухавіка серыі 111 прадстаўлены на ілюстрацыі, да якой ставяцца ўсе якія сустракаюцца ў тэксце спасылкі.
Зняцце
1. Зніміце вечка галоўкі цыліндраў (20).
2. Вывярніце свечкі запальвання.
3. Правярнуўшы каленчаты вал у нармальным кірунку, прывядзіце поршань першага цыліндру ў становішча 20° пасля ВМТ.
4. Пры дапамозе блакавальных стрыжняў (01) зафіксуйце впускной (75) і выпускны (78) размеркавальныя валы.
5. Зніміце нацягвальнік ланцуга (14).
6. Пры дапамозе спецыяльнай прынады (02) замацуйце ланцуг (4).
7. Пры дапамозе спецыяльнай прынады раздзяліце звёны ланцуга і зніміце апошнюю з рухавіка.
Ўстаноўка
1. Завядзіце новы ланцуг на сваё штатнае месца і пры дапамозе спецыяльнай прынады зрабіце сучляненне звёнаў.
2. Выканаўшы неабходныя падрыхтоўкі (гл. Раздзел Зняцце і ўстаноўка кампанентаў прывада ГРМ), усталюйце нацягвальнік ланцуга (14).
3. Праверце правільнасць базавага становішча размеркавальных валаў (гл. Раздзел Устаноўка базавага становішча размеркавальных валаў).
4. Усталюйце вечка галоўкі цыліндраў.
5. Запусціце рухавік і праверце яго на наяўнасць прыкмет развіцця ўцечак.
Замена газаразмеркавальнага ланцуга на рухавіках серыі 112 і 113
1 - Трымальнік газаразмеркавальнага ланцуга (правы); 2 - Трымальнік газаразмеркавальнага ланцуга (левы); 3 - Стрыжань блакавання размеркавальнага вала (правы); 4 - Шрубы з галоўкамі тыпу TORX
Ілюстратыўны матэрыял па замене ланцуга прывада ГРМ для рухавікоў серыі 112 і 113 прадстаўлены на ілюстрацыі, да якой адносяцца ўсе сустракаемыя ў тэксце спасылкі.
Зняцце
1. Адлучыце адмоўны провад ад батарэі.
2. Вывярніце свечкі запальвання
3. Зніміце вечкі галовак цыліндраў.
4. Зніміце электрычны вентылятар сістэмы ахладжэння/зборку вентылятара з вязкаснай муфтай (у залежнасці ад камплектацыі) і кажух вентылятара.
5. Правярнуўшы каленчаты вал у звычайным кірунку, прывядзіце поршань першага цыліндру ў становішча 40° пасля ВМТ, - размеркавальныя валы павінны разгарнуцца пазамі да дыяметральнай плоскасці рухавіка і вольна фіксавацца блакавальнымі стрыжнямі.
Заўвага. На мадэлях, абсталяваных паветранай помпай перад усталёўкай правага блакавальнага штыфта неабходна отболтить камбінаваны клапан. Омедненные сегменты ланцуга павінны сумясціцца з пазнакамі на зорачках размеркавальных валаў, - з мэтай дасягнення патрабаванага выніку можа спатрэбіцца пракруціць каленчаты вал да 14 разоў.
6. Зніміце нацягвальнік ланцуга (гл. Раздзел Зняцце і ўстаноўка кампанентаў прывада ГРМ).
7. Зніміце датчык становішча размеркавальнага вала (CMP).
8. Правярнуўшы каленчаты вал у нармальным кірунку, забяспечце зручны доступ да расчляняюцца звёнам ланцуга.
9. Зніміце мост накрывак падшыпнікаў правага размеркавальнага вала.
10. Пры дапамозе штыфта (3) заблакуйце правы размеркавальны вал.
11. Усталюйце трымальнікі ланцуга (1 і 2).
12. Пры дапамозе спецыяльнай прынады раздзяліце звёны ланцуга і зніміце апошнюю з рухавіка.
Ўстаноўка
1. Пракручваючы каленчаты вал у нармальным кірунку, завядзіце новы ланцуг на сваё штатнае месца.
2. Зніміце з галовак цыліндраў трымальнікі ланцуга (1 і 2).
3. Пры дапамозе спецыяльнай прынады зрабіце сучляненне звёнаў ланцуга.
4. Правярніце каленчаты вал у нармальным кірунку і дабіцеся патрабаванага сумяшчэння ўсталявальных пазнак.
5. Выміце блакіруючую правы размеркавальны вал утулку (3).
6. Устанавіце мост накрывак падшыпнікаў правага размеркавальнага вала.
7. Усталюйце датчык CMP.
8. Устанавіце нацягвальнік ланцуга.
9. Усталюйце кажух вентылятара.
10. Усталюйце вентылятарную зборку.
11. Усталюйце вечкі галовак цыліндраў.
12. Укруціце свечкі запальвання.
13. Падлучыце адмоўны провад да батарэі.
