Зняцце
1. Зніміце ланцуг ГРМ.
2. Зніміце задняе вечка каленчатага вала разам з сальнікам.
3. Зніміце вечкі шатуноў.
4. Пазначце шатунныя ўкладышы і накрыўкі кожнага цыліндра.
5. Адкруціце вечкі карэнных падшыпнікаў 2 і ўсталявальную крышку 2а (гл.малюнак 5.30). Пазначце ніжнія ўкладышы карэнных падшыпнікаў 21 і ніжнія ўпартыя пракладкі 22. Вечкі карэнных падшыпнікаў 2 і ўсталявальная вечка 2а пранумараваны паслядоўна, пачынальна з перадпакоя вечка 2 (гл.малюнак 5.31).

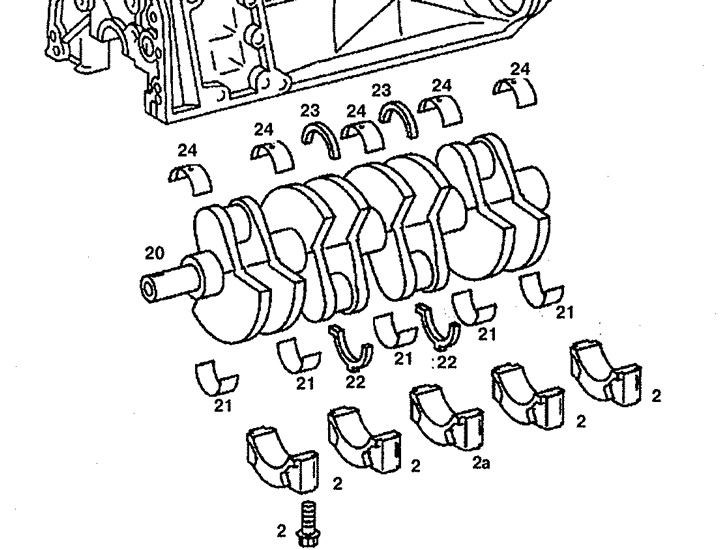

Малюнак 5.30. Каленчаты вал:
2. Вечка карэннага падшыпніка,
2а. Установачная крышка,
3. Болт,
20. Каленчаты вал,
21. Ніжні ўкладыш,
22. Ніжняя ўпартая пракладка,
23. Верхняя ўпартая пракладка,
24. Верхні ўкладыш (з алейным каналам).

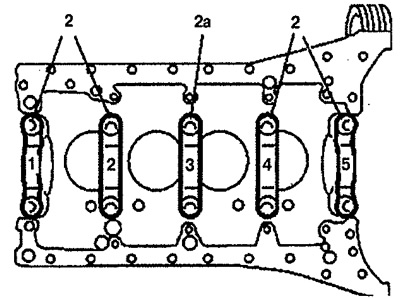

Малюнак 5.31. Маркіроўка накрывак карэнных падшыпнікаў каленчатага вала.
6. Зніміце каленчаты вал 20 з блока цыліндраў. Пазначце верхнія ўкладышы 24 і верхнія ўпартыя пракладкі блока цыліндраў.
Ўстаноўка
7. Усталюйце каленчаты вал 20 у блок цыліндраў. Вышмаруйце верхнія ўкладышы перад усталёўкай каленчатага вала 20. Алейныя каналы ва ўпартых пракладках 22 і 23 павінны быць усталяваныя бурцікамі ўверх. Упартыя пракладкі вечкаў карэнных падшыпнікаў кожная мае па двух фіксуючых вушка для абароны ад пракручвання.
8. Усталюйце вечкі карэнных падшыпнікаў 2 і ўсталявальную крышку 2а. Перад усталёўкай ніжніх укладышаў іх неабходна вышмараваць.
9. Праверце балты мацавання 3 накрывак карэнных падшыпнікаў 2 і накрыўкі 2а і ўсталюеце іх.
10. Вышмаруйце разьбовую частку і зацягніце ніты мацавання накрывак карэнных падшыпнікаў.
11. Устаўце шатунныя вечкі і зацягніце балты іх мацавання.
12. Круцячы каленчаты вал 20, праверце лёгкасць яго кручэння.
13. Усталюйце задняе вечка каленчатага вала разам з сальнікам.
14. Устанавіце ланцуг ГРМ.
