Зняцце
1. Зніміце слізгальны рычаг 3 (гл. малюнак 2.24).
Малюнак 2.24. Размеркавальныя валы:
1. Шкіў размеркавальнага вала выпускных клапанаў,
2. Ланцуг прывада,
3. Слізгальны рычаг,
4. Шкіў размеркавальнага вала впускных клапанаў,
5. Ключ, 6. Дах падшыпніка,
7. Размеркавальны вал выпускных клапанаў,
8. Размеркавальны вал впускных клапанаў,
9. Нацягвальнік ланцуга.
2. Усталюйце поршань першага цыліндру ў становішча 30° пасля ВМТ.
3. Пазначце размяшчэнне шківаў размеркавальных валаў 1 і 4 адносна ланцуга прывада 2.
4. Зніміце нацягвальнік ланцуга 9.
5. Зніміце шкіў размеркавальнага вала выпускных клапанаў 1.
6. Зніміце ланцуг прывада 2 са шківа размеркавальнага вала ўпускных клапанаў 4.
7. З дапамогай ключа 5 правярніце размеркавальныя валы 7 і 8 так, каб кулачкі былі ў свабодным стане.
8. Зніміце вечкі падшыпнікаў размеркавальных валаў (гл. малюнак 2.25).

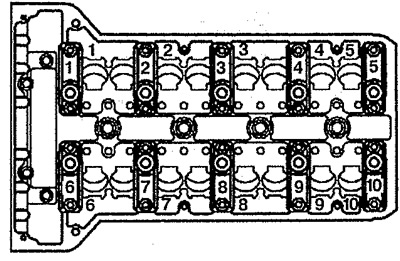

Малюнак 2.25. Маркіроўка накрывак падшыпнікаў размеркавальных валаў.
9. Зніміце размеркавальныя валы 7 і 8.
Ўстаноўка
10. Устаноўка вырабляецца ў парадку, зваротным зняцці. Вышмаруйце гидрокомпенсаторы і падшыпнікі размеркавальных валаў. Усталюеце размеркавальныя валы 7 і 8 у падшыпнікі так, каб асноўная акружнасць кулачка абапіралася на гидрокомпенсатор. Заменіце балты мацавання шківаў размеркавальных валаў і ўсталюеце шкіў размеркавальнага вала выпускных клапанаў 1 з надзетым ланцугом 2. Усталюеце ланцуг прывада 2 па пазнаках, нанесеным перад здыманнем. Праверце і адрэгулюйце асноўнае становішча размеркавальных валаў.
Праверка
11. Зніміце вечка галоўкі блока цыліндраў 1 (гл. малюнак 2.26).

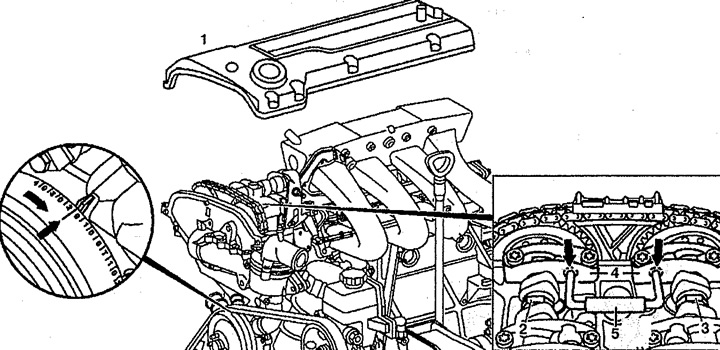

Малюнак 2.26. Праверка асноўнага становішча размеркавальных валаў:
1. Вечка галоўкі блока цыліндраў,
2. Размеркавальны вал впускных клапанаў,
3. Размеркавальны вал выпускных клапанаў,
4. Вечка падшыпнікаў размеркавальных валаў,
5. Стопарны палец.
12. Усталюйце поршань першага цыліндру ў становішча 20° пасля ВМТ (пазнака 20° адзначана на канавачным шківе каленчатага вала) Кулачкі 2 і 3 клапанаў першага цыліндру павінны быць накіраваны ўверх.
13. Праверце асноўнае становішча размеркавальных валаў. Для гэтага ўстаўце стопорное палец 5 у адтуліны вечка падшыпнікаў 4 размеркавальных валаў (стрэлка).
14. Калі стопорное палец не заходзіць у абодва адтуліны, неабходна вырабіць рэгуляванне.
Рэгулёўка
5. Зніміце слізгальны рычаг з галоўкі блока цыліндраў.
6. Усталюйце поршань першага цыліндру ў становішча 30° пасля ВМТ.
7. Зніміце нацягвальнік ланцуга 1 (гл. малюнак 2.27).

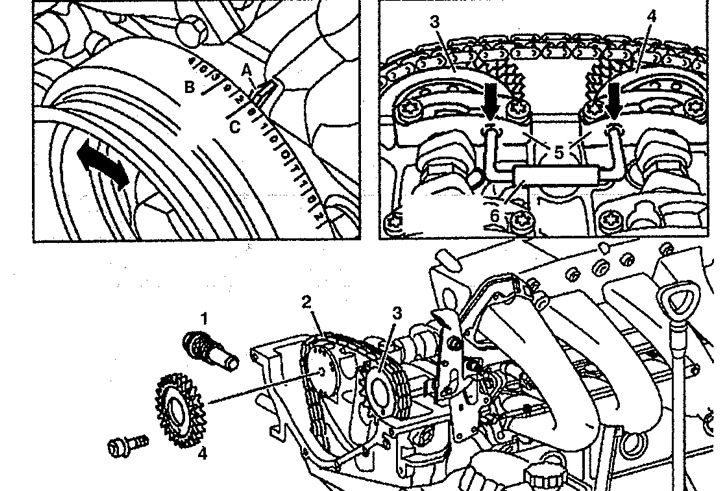

Малюнак 2.27. Рэгулёўка становішча размеркавальных валаў:
1. Нацягвальнік ланцуга,
2. Ланцуг прывада,
3. Размеркавальны вал впускных клапанаў,
4. Размеркавальны вал выпускных клапанаў,
5. Дах падшыпнікаў размеркавальных валаў,
6. Стопарны палец.
А. Пазнака на вечку ланцужнога прывада,
В. Асноўнае становішча каленчатага вала для рэгулявання становішча размеркавальных валаў,
С. Палажэнне каленчатага вала для праверкі становішча размеркавальных валаў.
8. Зніміце шкіў размеркавальнага вала выпускных клапанаў 4.
9. Зніміце ланцуг 2 са шківа размеркавальнага вала ўпускных клапанаў 3.
10. Круціце размеркавальныя валы да таго часу, пакуль яны не будуць устаноўлены ў асноўнае становішча і не будуць заблакаваны з дапамогай стопарнага пальца 5.
11. Усталюйце поршань першага цыліндру ў становішча 20° пасля ВМТ.
12. Устанавіце ланцуг 2 на шкіў размеркавальнага вала ўпускных клапанаў 3.
13. Устанавіце шкіў размеркавальнага вала выпускных клапанаў 4 з надзетым на яго ланцугом 2. Заменіце балты мацавання шківаў размеркавальных валаў.
14. Усталюйце нацягвальнік ланцуга
15. Зніміце стопорны палец 5.
16. Праверце асноўнае становішча размеркавальных валаў. Для праверкі пракруціце каленчаты вал два разы ў напрамку кручэння.
17. Усталюеце слізгальны рычаг у галоўку блока цыліндраў.
