Зняцце
1. Зніміце каробку перадач.
2. Зніміце счапленне.
3. Заблакуйце кручэнне махавіка з дапамогай фіксатара.
4. Адкруціце балты 1 з дапамогай ключа 6 (гл. малюнак 2.57).

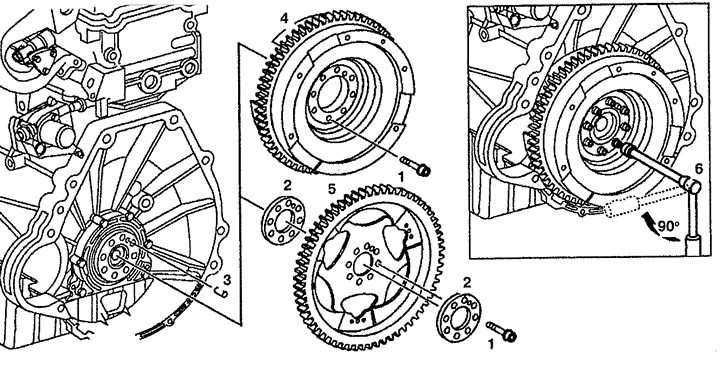

Малюнак 2.57. Махавік:
1. Болт,
2. Дыск,
3. Накіроўвалы палец,
4. Махавік,
5. Дыск гідратарнсфарматара,
6. Ключ.
5. Зніміце махавік 4 (пры механічнай каробцы перадач) або дыск гідратарнсфарматара 5 і дыск 2 (пры аўтаматычнай каробцы перадач). Накіроўвалыя пальцы 3 цэнтруюць махавік 4 або дыск 5. Махавік 4 і дыск гідратарнсфарматара 5 балансуюцца асобна і могуць быць заменены асобна без балансавання.
Ўстаноўка
6. Устаноўка вырабляецца ў парадку, зваротным зняцці.
Праверка і механічная апрацоўка
7. Зніміце махавік.
8. Зніміце накіравальныя пальцы.
9. Вымерайце базавыя памеры а і b для апрацоўкі. Калі атрыманае значэнне b менш, чым дапушчальнае, або калі ж патрабаваны запас паверхні счаплення А больш за 1 мм, заменіце махавік. Калі апрацоўваецца паверхня А, тады неабходна апрацаваць і паверхня Ў (гл. малюнак 2.58). Пасля апрацоўкі паверхня счаплення не павінна даваць усаджванне адтулін і/ці мець слядоў вібрацыі. Калі пазнакі ці расколіны глыбей, чым дапушчальныя, заменіце махавік. Памеры махавік прыведзены ў табліцы 2.5.

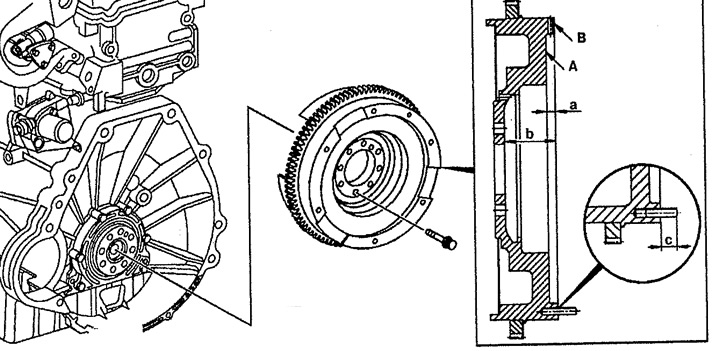

Малюнак 2.58. Праверка і механічная апрацоўка:
А. Паверхня счаплення,
В. Паверхня мацавання,
а, b. Зазоры,
с. Установачная глыбіня накіроўвалых пальцаў.
Табліца 2.5. Памеры махавік
10. Праверце радыяльнае біццё махавіка, пляскаць і вышыню паверхні трэння і паверхню мацавання.
11. Устаноўка ажыццяўляецца ў парадку, зваротным зняцці.
Замена зубчастага вянка махавік
12. Зніміце махавік.
13. Зніміце зубчасты вянок.
14. Прасвідруйце адтуліну на паверхні зубчастага вянка і ўсталюеце зубіла ці хутка нагрэйце і неадкладна зніміце (гл. малюнак 2.59). Праверце дыяметр фланца махавік а пад зубчасты вянок.

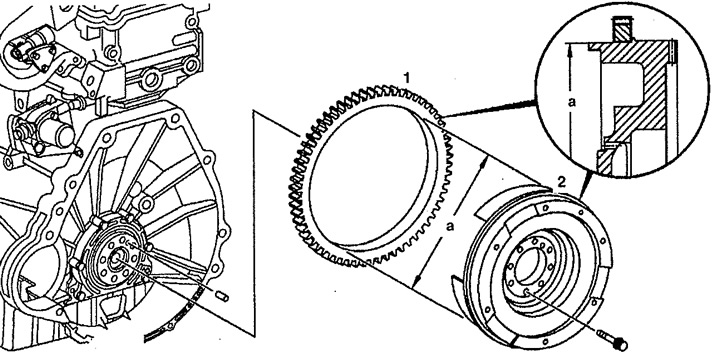

Малюнак 2.59. Замена зубчастага вянка махавік: (стар. 112)
1. Зубчасты вянок махавік,
2. Махавік, "а". Дыяметр фланца махавік.
15. Перад усталёўкай працярыце спалучаныя паверхні махавік і зубчастага вянка. Нагрэйце зубчасты вянок (не больш за 220°C) і ўсталюеце на махавік. Праверце біццё зубчастага вянка. Усталюйце махавік на рухавік.
Дыяметр фланца махавік "а":
- на зубчастым вянку - 275.000-275.052 мм;
- на махавік - 275.315-275.396 мм.
Дапушчальнае біццё зубчастага вянка - 0.25 мм.
