Зняцце
1. Зніміце поршні.
Праверка
2. Праверце шатуны на адсутнасць блакітнага колеру, задиров і паглыбленняў (выемак). Шатун з блакітным колерам, задзіракамі і паглыбленнямі (выемкамі) неабходна замяніць. Заменіце шатун і кампенсуйце яго розніцу ў масе з дапамогай балансавальных грузікаў (гл. табл).

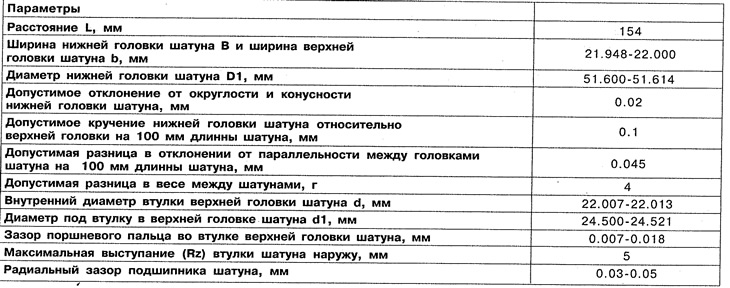

Табліца. 2.3. Памеры шатуна
3. Праверце балты мацавання шатунных накрывак.
4. Вымерайце дыяметр ніжняй шатуннай шыйкі разам з укладышамі (гл. табл.2.3) (гл.малюнак 2.55). Калі максімальна дапушчальны дыяметр больш, ашліфуйце кантактныя паверхні шатуннай вечка на 0.02 мм.

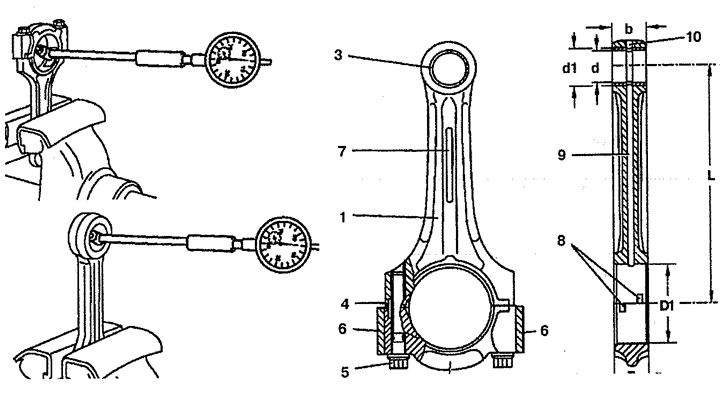

Малюнак 2.55. Праверка шатуноў.
1. Шатун,
2. Шатунная крышка,
3. Утулка верхняй галоўкі шатуна,
4. Шпоначная паза,
5. Болт,
6. Балансірныя грузікі,
7. Ідэнтыфікацыйная паверхня шатуна,
8. Паза для ўстаноўкі ўкладыша,
9, 10. Алейны канал,
b. Шырыня верхняй галоўкі шатуна,
В. Шырыня ніжняй галоўкі шатуна,
d. Унутраны дыяметр утулкі верхняй галоўкі шатуна,
d1. Дыяметр пад утулку ў верхняй галоўцы шатуна,
D1. Дыяметр ніжняй галоўкі шатуна (з укладышамі),
L. Адлегласць паміж цэнтрамі шатунных галовак.
5. Праверце ўнутраны дыяметр утулкі верхняй галоўкі шатуна (гл. малюнак 2.55). Калі ён больш дапушчальнага, заменіце ўтулку.
Арыгінальны артыкул знаходзіцца на партале www.mercedesman.ru
Ўстаноўка
6. Устаноўка вырабляецца ў парадку, зваротным зняцці.
