2. Прытрыце сядла клапанаў. Вымерайце шырыню сёдлаў клапанаў, калі неабходна адкарэктуйце яе (куты а і Р) (гл. малюнак 2.49).

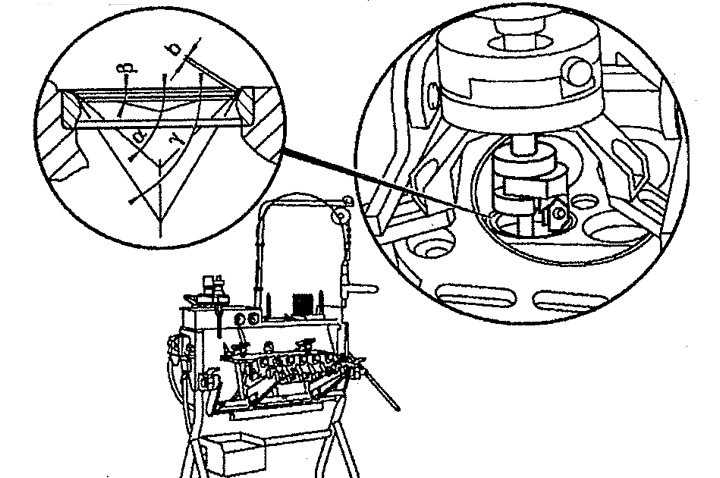

Малюнак 2.49. Куты сядла клапана.
b. Шырыня сядла клапана,
α Кут сядла клапана,
β Верхні карэкціровачны кут,
γ Ніжні карэкціровачны кут.
3. Вымерайце адлегласць ад кончыка стрыжня клапана да падшыпніка размеркавальнага вала (адлегласць Т) (гл. малюнак 2.50). Для гэтага ўстаўце круглую трубку ў адтуліну пад падшыпнік размеркавальнага вала і вымерайце адлегласць Т. Калі вымераная велічыня без карэкціроўкі затамкавага зазору менш, чым патрабаваная, заменіце кольца сядла клапана або галоўку блока цыліндраў.
[Артыкул заснаваны на дадзеных сайта www.MercedesMan.ru]

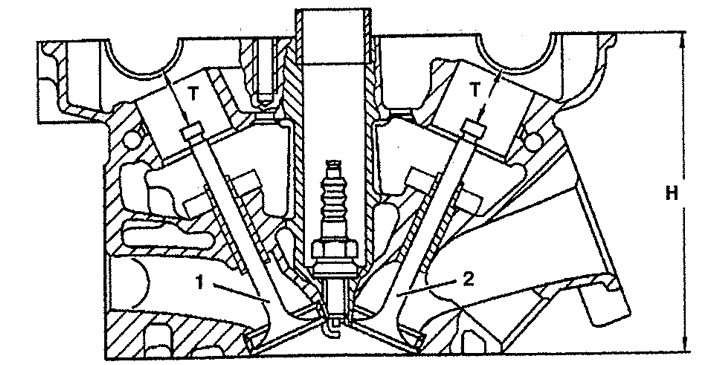

Малюнак 2.50. Праверка адлегласці ад кончыка стрыжня клапана да падшыпніка размеркавальнага вала.
1. Выпускны, клапан,
2. Впускны клапан.
М. Вышыня галоўкі блока цыліндраў.
Т. Адлегласць ад кончыка стрыжня клапана да падшыпніка размеркавальнага вала.
4. Усталюйце ўсе знятыя элементы ў парадку, зваротным зняцці.

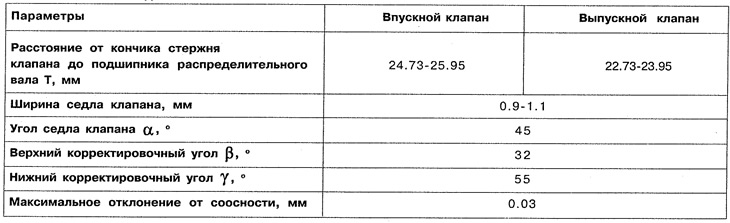

Куты сёдлаў клапанаў прыведзены ў табл. 2.1.
