Ўстаноўка

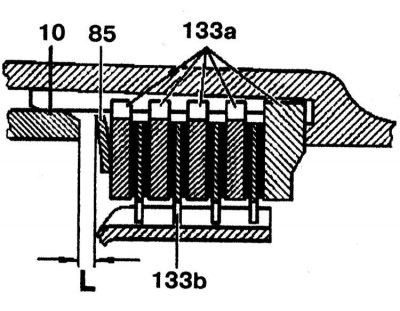

Размяшчэнне дыскаў шматдыскавага тормазу В3
133b - Унутраны дыск; 133a - Вонкавы дыск; 85 - Дыскавая спружына; 10 - Поршань тормазу B3
Размясціце дыскі шматдыскавага тормазу В3 у парадку, паказаным на супр. ілюстрацыі, і ўсталюйце іх асобна.
Праверка

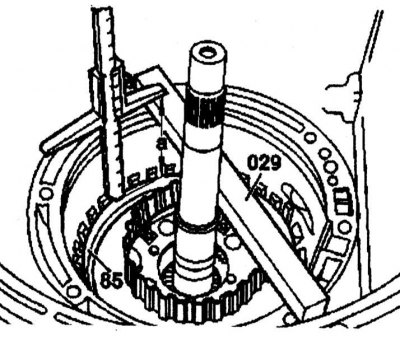

1. Вызначце адлегласць "a", усталяваўшы апору (029) на спалучаную паверхню. З дапамогай штангенцыркуля, вымерайце адлегласць ад вонкавага краю да спружыннай пракладкі (85).
[Артыкул заснаваны на дадзеных сайта mercedesman]

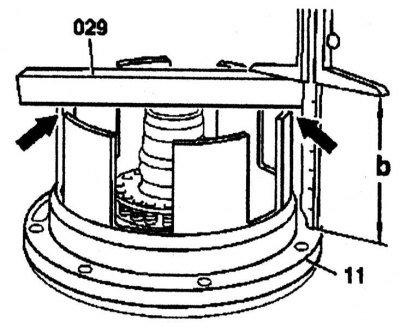

2. Вызначце адлегласць "b", усталяваўшы апору (029) на поршань шматдыскавага тормазу (стрэлкі). Вымерайце адлегласць да пракладкі (11). Розніца паміж гэтымі адлегласцямі - зазор "L".
3. Адрэгулюйце зазор "L" таўшчынёй вонкавых дыскаў (133b) тормазы. Вонкавыя кружэлкі (133b) бываюць наступнай таўшчыні 2.3, 2.8, 3.3 і 3.8 мм.

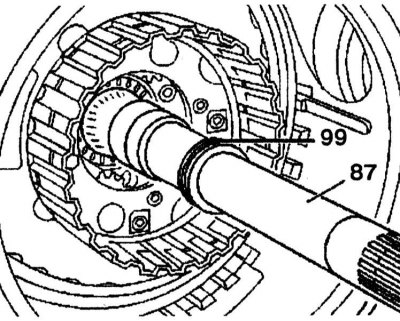

4. Вышмаруйце пазу на вядучым вале (67). Усталюйце змазанае кольца (9).
