Бензінавыя мадэлі
Бакавыя апоры
Падушкі апор
М112

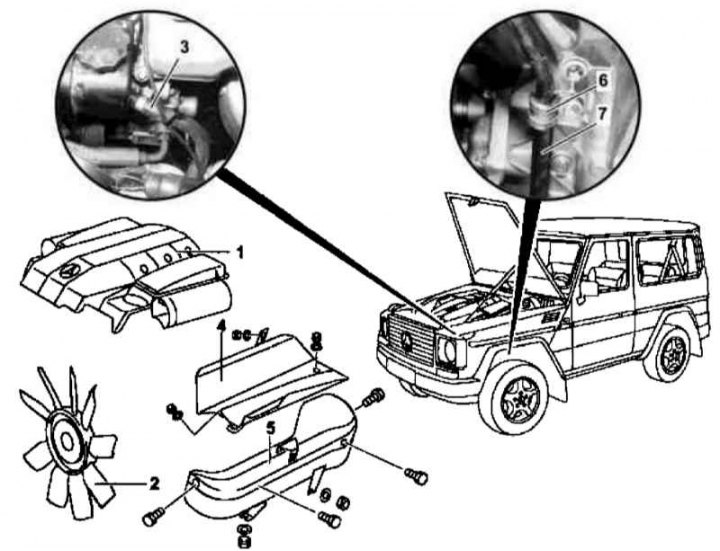

Падрыхтоўка да зняцця падушак бакавых апор падвескі сілавога агрэгата (М112)

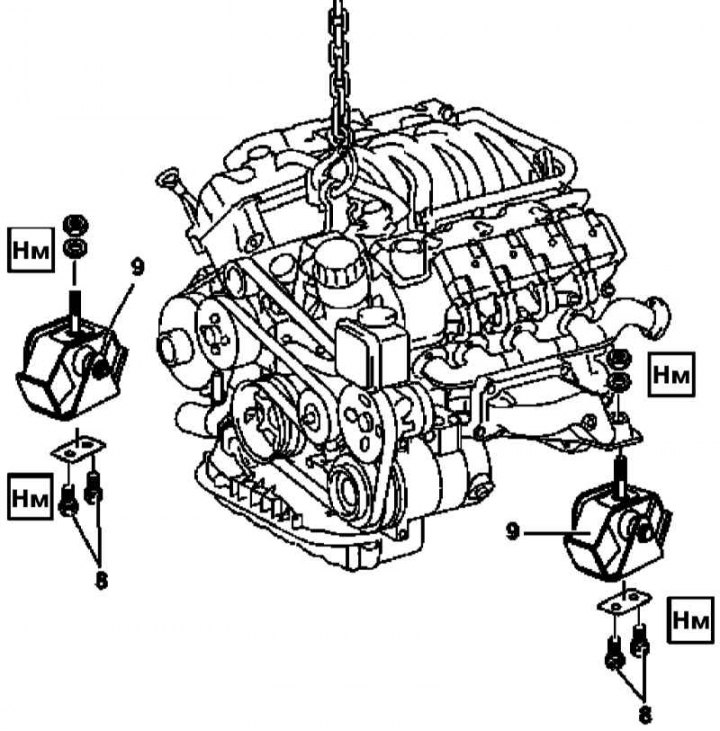

Дэталі ўстаноўкі падушак бакавых апор падвескі сілавога агрэгата (М112)
1. Адлучыце провад зазямлення ад батарэі (гл. Главу Сістэмы электраабсталявання рухавіка).
2. Зніміце паветраачышчальнік (1) (гл. Главу Сістэмы харчавання і выпуску адпрацаваўшых газаў).
3. Зніміце зборку вентылятара сістэмы астуджэння з вязкаснай муфтай (2) (гл. Главу Сістэмы астуджэння, апалы, вентыляцыі і кандыцыянаванні паветра).
4. Адлучыце ад рулявой помпы зваротную гідраўлічную лінію (4), - адразу ж закаркуйце адкрытыя канцы лініі і штуцэрнага раздыма загадзя прыгатаванымі коркамі.
5. Адбалтоўце ад рамы тэрмаахоўныя экраны (4 і 5), - з экрана (5) вызваліце электраправодку левага лямбда-зонда.
Заўвага. Не спрабуйце падзяліць экран (5) на дзве паловы.
6. Вывярніце балты (8).
7. Адбалціце апорныя кранштэйны (6) ліній ATF (7) ад верхняй і ніжняй секцый паддона картара.
8. Вывесьце сілавы агрэгат за абедзве вушы, - прасочыце, каб ніякія кампаненты (у прыватнасці, экраны (4 і 5)) і камунікацыйныя лініі не аказаліся зашчэмленыя.
9. Пры дэмантажы падушкі правай апоры зніміце тэрмаахоўны экран (4), - у выпадку неабходнасці адцягніце сілавы агрэгат у бок.
10. Аддайце крапежныя гайкі і зніміце зборкі падушак (9) бакавых апор падвескі сілавога агрэгата.
Заўвага. Калі гайкі зафіксаваны ад проворачивания, падушкі могуць быць вывернутыя з кранштэйнаў апор.
11. Устаноўка праводзіцца ў зваротным парадку.
12. У заключэнне зрабіце счытванне кодаў DTC і ачыстку памяці сістэмы бартавой самодіагностікі пры дапамозе ручнога тэстара (HHT) /сканара STAR DIAGNOSIS (6511 1801 00) (гл. Главу Сістэмы электраабсталявання рухавіка).
М113

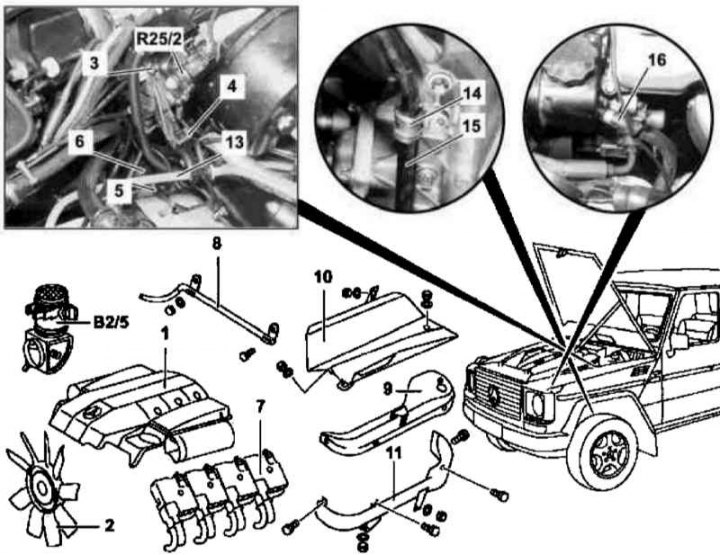

Падрыхтоўка да зняцця падушак бакавых апор падвескі сілавога агрэгата (М113)

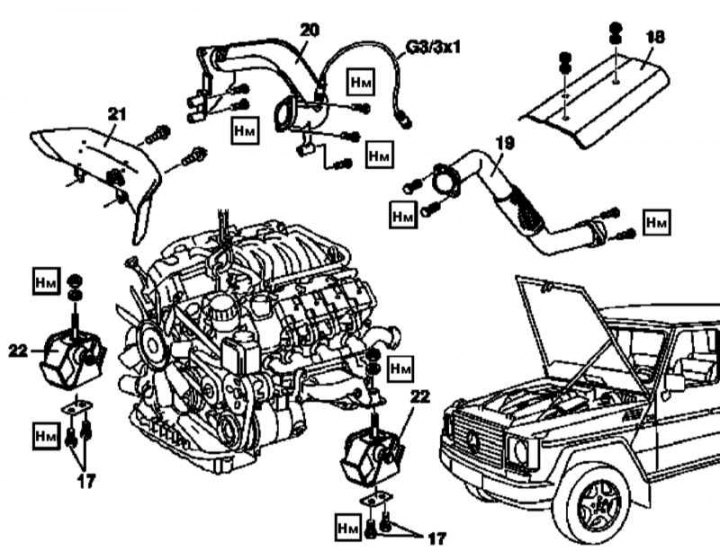

Дэталі ўстаноўкі падушак бакавых апор падвескі сілавога агрэгата (М113)
1. Адлучыце провад зазямлення ад батарэі (гл. Главу Сістэмы электраабсталявання рухавіка).
2. Зніміце паветраачышчальнік (1) (гл. Главу Сістэмы харчавання і выпуску адпрацаваўшых газаў).
3. Зніміце зборку вентылятара сістэмы астуджэння з вязкаснай муфтай (2) (гл. Главу Сістэмы астуджэння, апалы, вентыляцыі і кандыцыянаванні паветра).
4. Адлучыце трос (3) прывада дросельнай засланкі ад датчыка (R25/2) становішча апошняй (TPS), затым вызваліце трос з апорнага кранштэйна (4).
5. Вызваліце боудэнаўскі трос (5) троса газу з прахадной утулкі (6).
6. Зніміце левыя шпулькі запальвання (7) (гл. Главу Сістэмы электраабсталявання рухавіка).
7. Зніміце мантажны клямар (8).
8. Зніміце верхнюю секцыю (9) левага тэрмаахоўнага экрана.
9. Адбалтоўце ад рамы правы тэрмаахоўны экран (10) і ніжнюю секцыю (11) левага экрана, - не здымайце экраны з рамы.
10. Зніміце ўмантаваны ў патрубак впускного паветранага тракта тэрмаанемаметрычны датчык MAF (В2/5) (гл. Главу Сістэмы харчавання і выпуску адпрацаваўшых газаў).
11. Адлучыце вакуумную лінію (13) ад зборкі сервапрывада тармазнога ўзмацняльніка ў задняй частцы впускного трубаправода.
12. Вывярніце шрубы (17).
13. Отболтите апорны кранштэйны (14) лініі ATF (15) ад ніжняй і верхняй секцый паддона картара.
14. Адлучыце ад рулявой помпы зваротную гідраўлічную лінію (16), - адразу ж закаркуйце адкрытыя канцы лініі і штуцэрнага раздыма загадзя прыгатаванымі коркамі.
15. Вывесьце сілавы агрэгат за абедзве вушы, - прасочыце, каб ніякія кампаненты (у прыватнасці, экраны (10 і 11)) і камунікацыйныя лініі не аказаліся зашчэмленыя.
16. Адбалтоўце і зніміце тэрмаахоўны экран (18), Затым, - калі вырабляецца дэмантаж падушкі правай апоры, - зніміце правы экран (10), - у выпадку неабходнасці адцягніце сілавы агрэгат у бок.
17. Зніміце левую прыёмную секцыю (19) сістэмы выпуску якія адпрацавалі газаў (гл. Главу Сістэмы харчавання і выпуску адпрацаваўшых газаў).
Заўвага. Крапежныя гайкі падлягаюць замене ў абавязковым парадку.
18. Апусціце агрэгат, - ізноў прасочыце, каб ніякія кампаненты не апынуліся зашчэмленыя.
19. Адбалтоўце злучальную секцыю (20) сістэмы выпуску якія адпрацавалі газаў.
20. Адбалтоўце і зніміце тэрмаахоўны экран (21), - у выпадку неабходнасці адцягніце ў бок шланг вентыляцыі АТ.
21. Разлучыце кантактны раз'ём электраправодкі лямбда-зонда (G3/3x1)
22. Зніміце злучальную секцыю (20) сістэмы выпуску якія адпрацавалі газаў.
Заўвага. Крапежныя гайкі падлягаюць замене ў абавязковым парадку.
23. Вывесьце сілавы агрэгат за пярэдні вуш, - прасочыце, каб ніякія кампаненты не апынуліся зашчэмленыя.
24. Вывярніце падушку (22) адпаведнай апоры са свайго кранштэйна, - крапежныя гайкі павінны быць зафіксаваныя, - і зніміце яе з рухавіка.
25. Устаноўка праводзіцца ў зваротным парадку.
26. У заключэнне зрабіце счытванне кодаў DTC і ачыстку памяці сістэмы бартавой самодіагностікі пры дапамозе ручнога тэстара (HHT) /сканара STAR DIAGNOSIS (6511 1801 00) (гл. Главу Сістэмы электраабсталявання рухавіка).
Кранштэйны апор
Левая апора

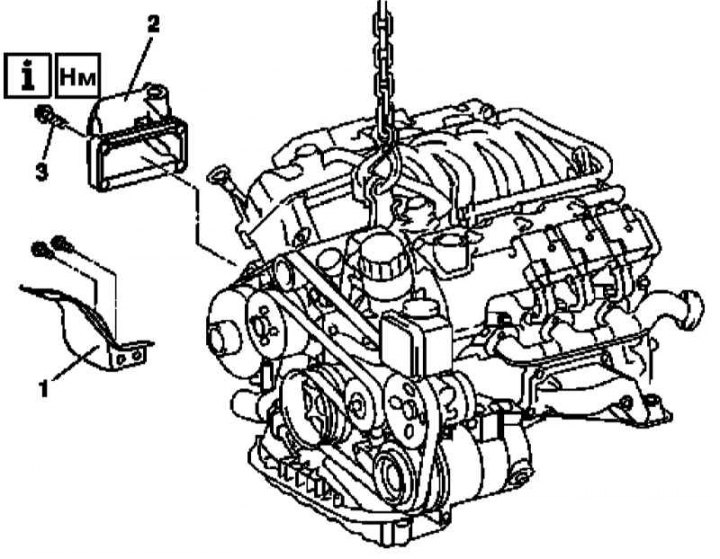

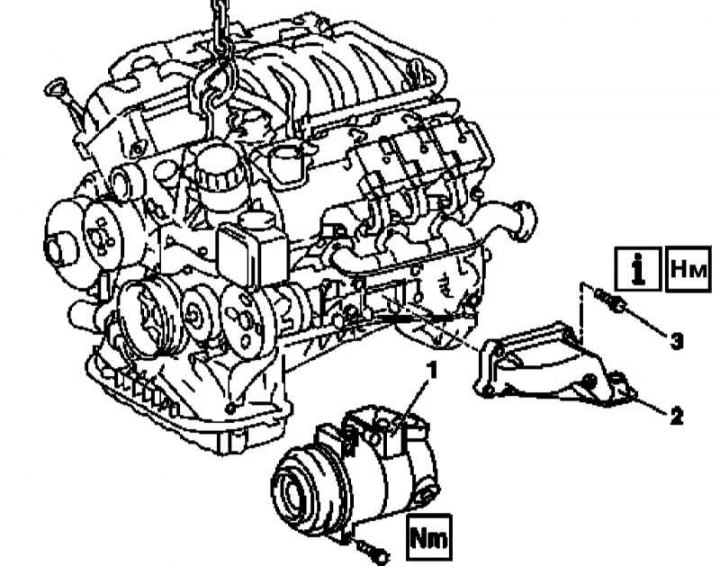

Дэталі ўстаноўкі кранштэйна левай бакавой апоры падвескі сілавога агрэгата (М112 і 113, на прыкладзе М112)
1. Зніміце падушкі бакавых апор (гл. вышэй).
2. Зніміце рамень прывада дапаможных агрэгатаў (гл. Раздзел Замена рамяня прывада дапаможных агрэгатаў і элементаў механізму яго нацяжэння).
3. Адбалтуе кампрэсар (1) Да/У і, не адлучаючы рэфрыжэратарныя лініі, адвядзіце яго ў бок і замацуеце ў рухальным адсеку.
4. Адбалтуйце кранштэйны (2) левай бакавой апоры падвескі сілавога агрэгата ад картэра рухавіка, - крапежныя балты (3) падлягаюць замене ў абавязковым парадку.
5. Зніміце кранштэйны (2).
6. Устаноўка праводзіцца ў зваротным парадку.
Правая апора
Дэталі ўстаноўкі кранштэйна правай бакавой апоры падвескі сілавога агрэгата (М112 і 113, на прыкладзе М112)
1. Зніміце падушкі бакавых апор (гл. вышэй).
2. Зніміце шчыток (1) генератара.
3. Вывярніце крапежныя балты (3) і зніміце кранштэйны (2) правай бакавой апоры з картэра рухавіка, - балты (3) падлягаюць замене ў абавязковым парадку.
4. Усталёўка вырабляецца ў зваротным парадку, - прасочыце, каб паміж кранштэйнам і сценкай картэра не апынуліся заціснутыя ніякія камунікацыйныя лініі.
Задняя апора

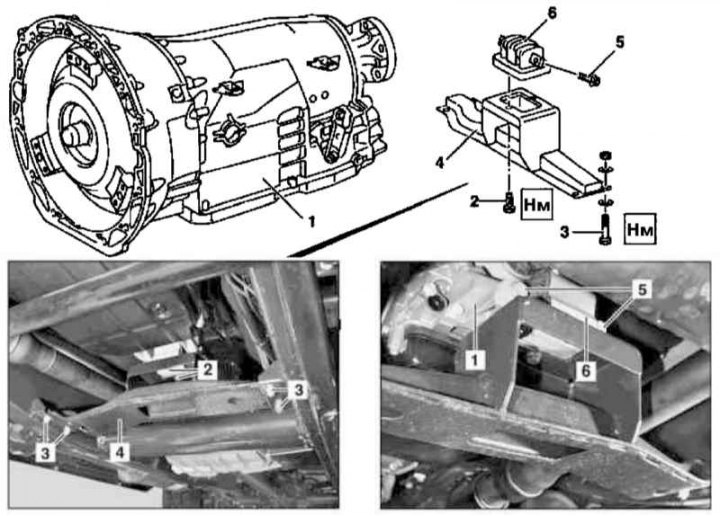

Дэталі ўстаноўкі задняй апоры падвескі сілавога агрэгата (усе мадэлі)
1. Паддамкаркайце аўтамабіль і ўсталюеце яго на падпоркі.
2. Падрыць трансмісію (1) прыдатным дамкратам.
3. Вывярніце балты (2).
4. Аддайце самакантраюцца гайкі нітаў (3), і зніміце папярочную бэльку (4),- гайкі падлягаюць замене ў абавязковым парадку.
5. Вывярніце балты (5) і зніміце зборку задняй апоры (6) падвескі сілавога агрэгата з бэлькі (6).
6. Устаноўка праводзіцца ў зваротным парадку.
Дызельныя мадэлі
Бакавыя апоры
Заўвага. Увесь самоконтрящийся крапеж падлягае замене ў абавязковым парадку.
Левая апора
М612
Дэталі ўстаноўкі зборкі левай бакавой апоры падвескі сілавога агрэгата (М612)
1. Адлучыце провад зазямлення ад батарэі (гл. Главу Сістэмы электраабсталявання рухавіка).
2. На мадэлях адпаведнай камплектацыі (код ЕТ2) актывуйце сэрвісны рэжым сістэмы аварыйнага выкліку TELE AID (гл. Раздзел Актывацыя/дэактывацыя сэрвіснага рэжыму сістэмы аварыйнага выкліку TELE AID).

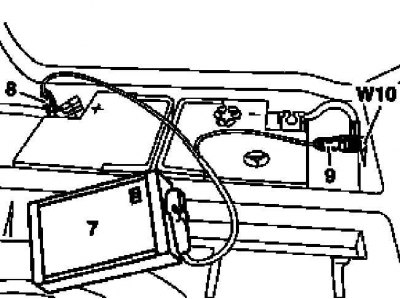

3. Уключыце дапаможны акумулятар і падлучыце яго да штатнай батарэі, затым адлучыце ад апошняй адмоўны провад.
7 - Дапаможны акумулятар
8 — Клема станоўчага провада модуля
9 — Клема адмоўнага провада модуля
W10 - Зазямленне батарэі
4. Паддамкаркайце аўтамабіль і ўсталюеце яго на падпоркі.
5. Зніміце панэлі аздаблення вечка галоўкі цыліндраў (гл. ілюстрацыю Дэталі ўстаноўкі панэляў аздаблення крышкі галоўкі цыліндраў рухавіка М612).
6. Зніміце паветраразмеркавальнік (гл. Главу Сістэмы харчавання і выпуску адпрацаваўшых газаў).
7. Зніміце мантажны клямар (1) паветраразмеркавальніка/кранштэйна левай бакавой апоры падвескі сілавога агрэгата.
8. Зніміце паветраачышчальнік (гл. Главу Сістэмы харчавання і выпуску адпрацаваўшых газаў).
9. Зніміце першасны каталітычны пераўтваральнік (гл. Главу Сістэмы харчавання і выпуску адпрацаваўшых газаў).
10. Аддайце гайку (2) мацавання падушкі апоры (3) да кранштэйна (4).
11. Падлучыце пад'ёмны такелаж да абедзвюх вушэй сілавога агрэгата, - прасочыце, каб не апынуліся пераціснутыя ніякія камунікацыйныя лініі.
12. Вывярніце балты (5 і 6) і аддзяліце падушкі (3) абедзвюх бакавых апор ад рамы.
13. Вызваліце са свайго кранштэйна падушку задняй апоры (гл. ніжэй).
14. Вывесьце зборку сілавога агрэгата на лябёдцы, - прасочыце, каб ніякія кампаненты не апынуліся зашчэмленыя.
15. Вывярніце балты (7а-d) мацавання кранштэйна (4) левай бакавой апоры.
16. Зніміце падушку (3) і кранштэйны (4).
17. Устаноўка праводзіцца ў зваротным парадку.
Заўвага. Зацягванне нітаў (7а-d) варта вырабляць у алфавітным парадку: abcd).
18. На мадэлях адпаведнай камплектацыі (код ЕТ2) дэактывуйце сэрвісны рэжым сістэмы TELE AID (гл. Раздзел Актывацыя/дэактывацыя сэрвіснага рэжыму сістэмы аварыйнага выкліку TELE AID).
19. У заключэнне здзейсніце счытванне кодаў DTC і ачыстку памяці сістэмы бартавой самодіагностікі пры дапамозе сканара STAR DIAGNOSIS (6511 1801 00) (гл. Главу Сістэмы электраабсталявання рухавіка).
М628

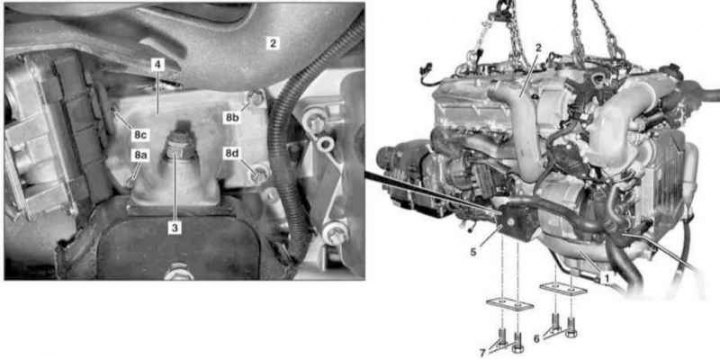

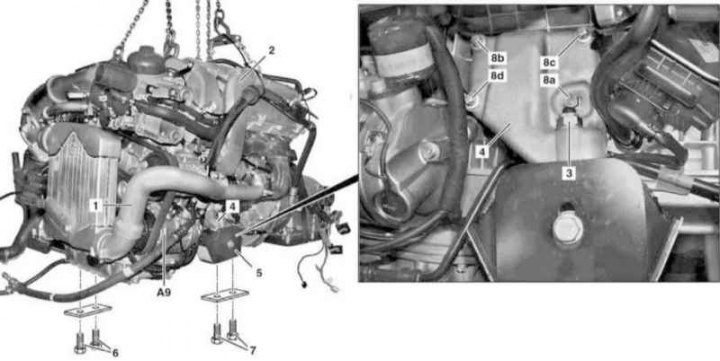

Дэталі ўстаноўкі зборкі левай бакавой апоры падвескі сілавога агрэгата (М628)
1. Выканайце працэдуры параграфаў 1, 4 і 8 (у парадку пералічэння) для М612.
2. Зніміце ўмантаваны ў патрубак левага впускнога паветранага тракта тэрмаанемаметрычны датчык MAF (В2/6) (гл. Главу Сістэмы харчавання і выпуску адпрацаваўшых газаў).
3. Адлучыце ўпускныя паветраводы на пырскавіках абодвух крылаў.
4. Зніміце абарону картэра.
5. Зніміце кажух вентылятара сістэмы астуджэння (гл. Главу Сістэмы астуджэння, апалы, вентыляцыі і кандыцыянаванні паветра).
6. На мадэлях адпаведнай камплектацыі аўтамабіля (код Н12) зніміце дадатковы ацяпляльнік (гл. Главу Сістэмы астуджэння, апалы, вентыляцыі і кандыцыянаванні паветра).
7. Зніміце левы ніжні рукаў (1) паветранага тракта і левы впускной паветравод (2) (гл. Главу Сістэмы харчавання і выпуску адпрацаваўшых газаў).
8. Аддайце гайку (3) мацавання падушкі (5) левай бакавой апоры падвескі сілавога агрэгата да свайго кранштэйна (4).
9. Падлучыце пад'ёмны такелаж да абедзвюх вушэй сілавога агрэгата, - прасочыце, каб не апынуліся пераціснутыя ніякія камунікацыйныя лініі.
10. Адлучыце сістэму выпуску адпрацаваных газаў ад турбакампрэсара (гл. Главу Сістэмы харчавання і выпуску адпрацаваўшых газаў).
11. Вывярніце балты (6 і 7) і аддзяліце падушкі (5) бакавых апор падвескі сілавога агрэгата ад рамы.
12. Вызваліце са свайго кранштэйна падушку задняй апоры (гл. ніжэй).
13. Вывесьце зборку сілавога агрэгата на лябёдцы, - прасочыце, каб ніякія кампаненты не апынуліся зашчэмленыя.
14. Вывярніце балты (8а-d) мацавання кранштэйна (4) левай бакавой апоры.
Заўвага. Галоўка ніта (8а) мае шасцігранную форму, іншыя балты (8b-d) абсталяваны галоўкамі тыпу TORX.
15. Зніміце падушку (5) і кранштэйны (4).
16. Устаноўка праводзіцца ў зваротным парадку.
Заўвага. Зацягванне нітаў (8а-d) варта вырабляць у алфавітным парадку: abcd).
Правая апора
М612

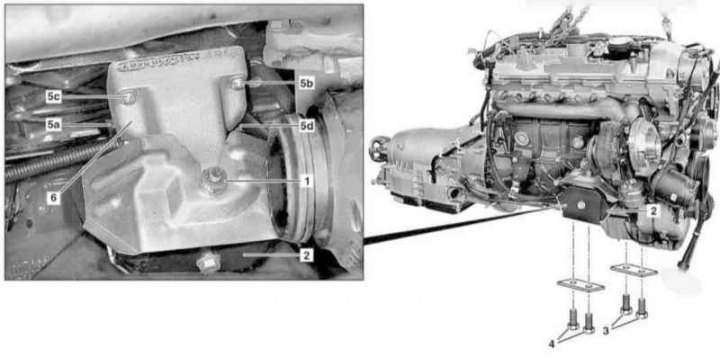

Дэталі ўстаноўкі зборкі правай бакавой апоры падвескі сілавога агрэгата (М612)
1. Выканайце працэдуры параграфаў з 1 па 6 для М612.
2. Зніміце першасны каталітычны пераўтваральнік (гл. Главу Сістэмы харчавання і выпуску адпрацаваўшых газаў).
3. Аддайце гайку (2) мацавання падушкі апоры (3) да кранштэйна (4).
4. Падлучыце пад'ёмны такелаж да абедзвюх вушэй сілавога агрэгата, - прасочыце, каб не апынуліся пераціснутыя ніякія камунікацыйныя лініі.
5. Зніміце абарону картэра.
6. Падлучыце пад'ёмны такелаж да абедзвюх вушэй сілавога агрэгата, - прасочыце, каб не апынуліся пераціснутыя ніякія камунікацыйныя лініі.
7. Вывярніце крапежныя балты (3 і 4) і аддзеліце падушкі абедзвюх бакавых апор ад рамы.
8. Выканайце працэдуры параграфаў 13 і 14 для М612.
9. Вывярніце балты (5а-d) мацавання кранштэйна (6) правай бакавой апоры.
10. Зніміце падушку (2) і кранштэйны (6).
11. Устаноўка праводзіцца ў зваротным парадку.
Заўвага. Зацягванне нітаў (5а-d) варта вырабляць у алфавітным парадку: abcd).
12. На мадэлях адпаведнай камплектацыі (код ЕТ2) дэактывуйце сэрвісны рэжым сістэмы TELE AID (гл. Раздзел Актывацыя/дэактывацыя сэрвіснага рэжыму сістэмы аварыйнага выкліку TELE AID).
13. У заключэнне зрабіце счытванне кодаў DTC і ачыстку памяці сістэмы бартавой самодіагностікі пры дапамозе сканара STAR DIAGNOSIS (6511 1801 00) (гл. Главу Сістэмы электраабсталявання рухавіка).
М628
Дэталі ўстаноўкі зборкі правай бакавой апоры падвескі сілавога агрэгата (М628)
1. Выканайце працэдуры параграфаў 1, 4 і 6 (у парадку пералічэння) для М612.
2. Зніміце ўмантаваны ў патрубак правага ўпускнога паветранага тракта термоанемометрический датчык MAF (В2/7 (гл. Главу Сістэмы харчавання і выпуску адпрацаваўшых газаў).
3. Выканайце працэдуры параграфаў 4, 5 і 6 (у парадку пералічэння) для М628.
4. Зніміце правы ніжні рукаў (1) паветранага тракта і правы впускной паветравод (2) (гл. Главу Сістэмы харчавання і выпуску адпрацаваўшых газаў).
5. Аддайце гайку (3) мацавання падушкі (5) правай бакавой апоры падвескі сілавога агрэгата да свайго кранштэйна (4).
6. Далей дзейнічайце ў адпаведнасці з указаннямі, прыведзенымі ў параграфах з 9 па 16 для М628.
Задняя апора
1. Працэдуры зняцця і ўстаноўкі задняй апоры падвескі сілавога агрэгата цалкам аналагічныя апісаным вышэй для бензінавых мадэляў (гл. параграфы з 1 па 6 для бензінавых рухавікоў).
