Хидромодулатор ABS/4-ETS
За моделите 463.250/333 произведени до 30.09.2001г.

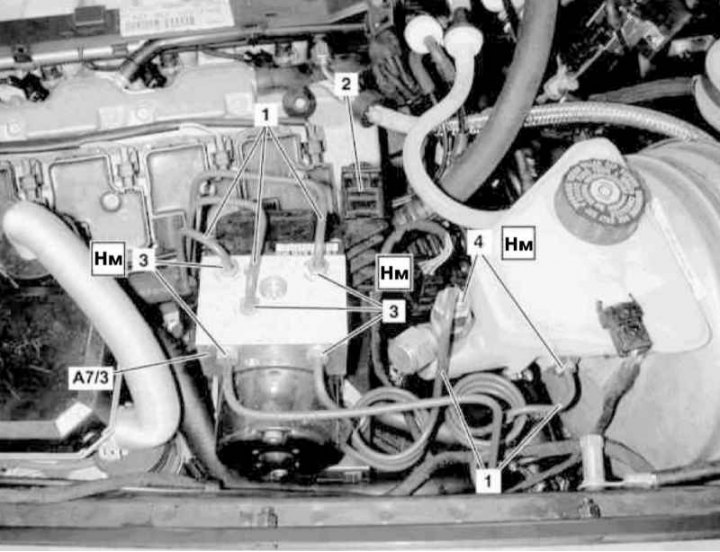

Детайли за монтаж на ABS хидромодулатор на модели 463.250/333, произведени до 30 септември 2001 г.
1 - Спирачни тръбопроводи; 2 - Конектор; 3 - Холандски гайки на хидравличния модулатор; 4 - съединителни гайки GTZ; A7/3 - Хидромодулатор ABS/4-ETS
1. При модели със съответната конфигурация (код ET2) активирайте сервизния режим на системата за спешни повиквания TELE AID (вижте раздел Активиране/деактивиране на сервизен режим на системата за спешни повиквания TELE AID).
2. Включете допълнителната батерия и я свържете към стандартната батерия, след което изключете отрицателния кабел от последната.
7 - Допълнителна батерия
8 — Клема за положителен проводник на модула
9 — клема за отрицателен проводник на модула
W10 - Заземяване на батерията
3. Разхлабете съединителните гайки (3 и 4) и разкачете спирачните тръбопроводи (1) - пригответе се за събиране на хидравличната течност.
4. Разкачете съединителя (2) на електрическото окабеляване на хидравличния модулатор (A7/3) и извадете последния от носещата скоба - ако е необходимо, подгответе резервни гумени монтажни втулки.
5. Монтажът се извършва в обратен ред - опитайте се да не объркате реда на свързване на спирачните линии.
6. При модели със съответната конфигурация (код ET2), деактивирайте сервизния режим на системата TELE AID (вижте Раздел Активиране/деактивиране на сервизен режим на системата за спешни повиквания TELE AID).
7. В заключение, следвайте четене на кодове СИДДО и почистване на паметта, система за самодиагностика на борда с помощта на скенер STAR DIAGNOSIS (6511 1801 00) (вижте глава Електрически системи на двигателя).
Хидромодулатор ABS/4-ETS
За модели 463.250 с код B02

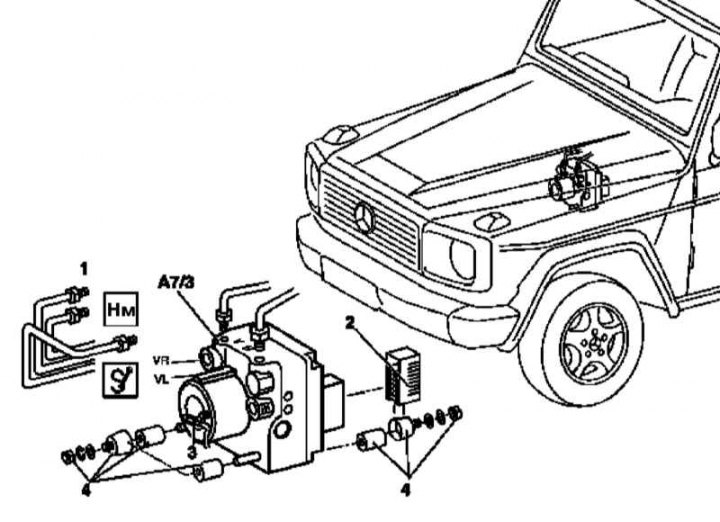

Детайли за монтаж на ABS хидромодулатор на модели 463.250 с код B02
1 - Хидравлични линии; 2 - Конектор; 3 - Наземна шина; 4 - Крепежни елементи; A7/3 - Хидромодулатор ABS/4-ETS
1. Изключете отрицателния кабел от акумулатора.
2. Разкачете хидравличните линии (1).
3. Разкачете конектора (2) на окабеляването на хидравличния модулатор (A7/3), изключете заземителната шина (3).
4. Разхлабете крепежните елементи (4) и като натиснете нагоре, отстранете модулатора (A7/3).
5. Монтажът се извършва в обратен ред.
6. Накрая обезвъздушете спирачната система (вижте Раздел Обезвъздушаване на спирачната система).
ESP хидравличен модулатор
За модели 463.246/249/323 и 463.250/333 пуснати от 30.09.01.

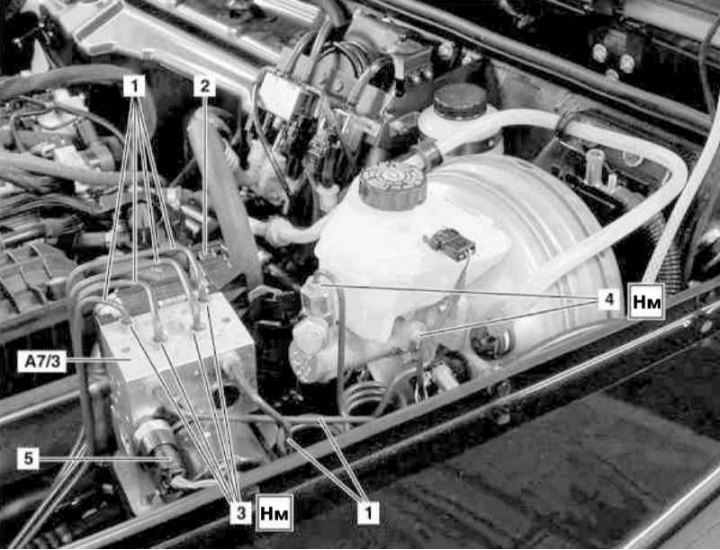

Подробности за монтажа на хидромодулатора ESP на модели 463.246/249/323 и 463.250/333, произведени от 30.09.01 г
1 - Хидравлични линии; 2 - Конектор; 3 - Монтажни болтове; 4 - Съединение връзки; 5 - Конектор за превключвател на датчик за налягане; A7/3 - ESP хидравличен модулатор
1. При модели със съответната конфигурация (код ET2) активирайте сервизния режим на системата за спешни повиквания TELE AID (вижте раздел Активиране/деактивиране на сервизен режим на системата за спешни повиквания TELE AID).
2. Включете допълнителната батерия и я свържете към стандартната батерия, след което изключете отрицателния кабел от последната.
7 - Допълнителна батерия
8 — Клема за положителен проводник на модула
9 — клема за отрицателен проводник на модула
W10 - Заземяване на батерията
3. Освободете съединителите на фитингите (4) и разкачете хидравличните тръбопроводи (1) - пригответе се за събиране на хидравлична течност, незабавно запушете отворените краища на тръбопроводите и фитингите.
4. Разкачете съединителя (2) на окабеляването на хидравличния модулатор (A7/3).
5. Разкачете съединителя (5) на превключвателя за налягане.
6. Отстранете модулатора (A7/3) от опорната скоба, ако е необходимо, подгответе гумени втулки за смяна.
7. Монтажът се извършва в обратен ред - опитайте се да не объркате реда на свързване на спирачните линии.
8. При модели със съответната конфигурация (код ET2), деактивирайте сервизния режим на системата TELE AID (вижте Раздел Активиране/деактивиране на сервизен режим на системата за спешни повиквания TELE AID).
9. В заключение, следвайте четене на кодове СИДДО и почистване на паметта, система за самодиагностика на борда с помощта на скенер STAR DIAGNOSIS (6511 1801 00) (вижте глава Електрически системи на двигателя).
