(използвайки двигателя 611 като пример)

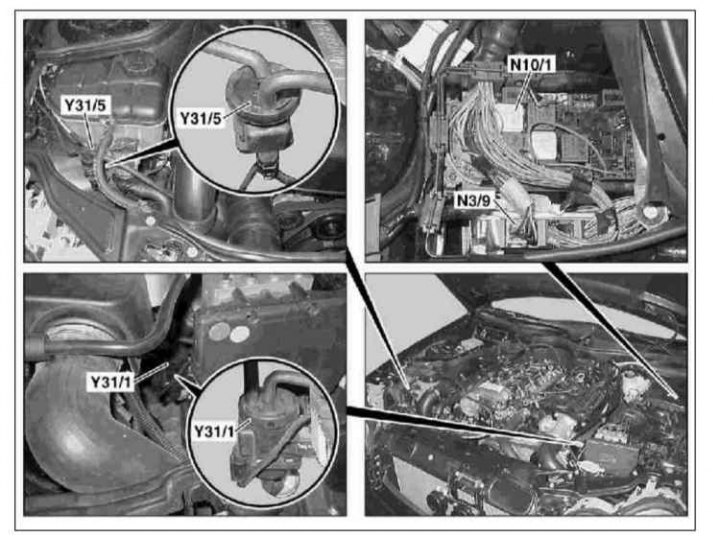

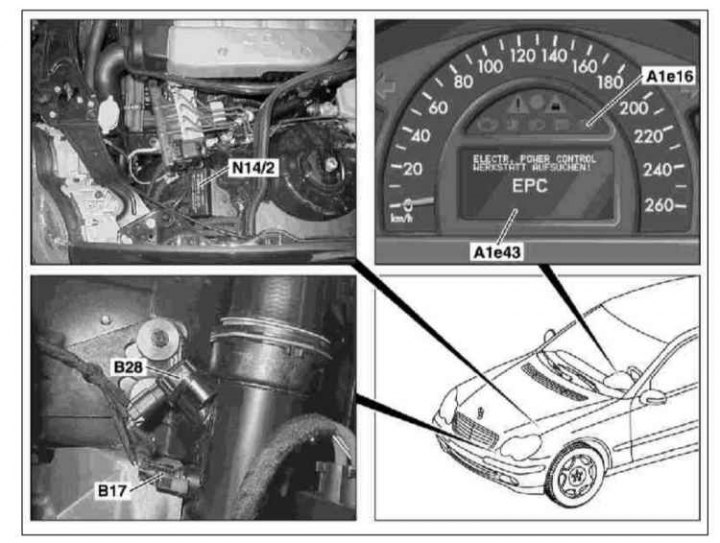

A1e16 - Индикаторна лампа за предварително загряване; A1e43 - Индикаторна лампа за повреда на EPC; B17 - Сензор за температурата на входящия въздух (IAT); B28 - Сензор за налягане; N14/2 - Изходно стъпало за подгревни свещи; N10/1 - Преден блок за управление SAM с предпазител и релейна кутия; N3/9 - блок за управление на CDI; Y31/1 - EGR вакуум преобразувател; Y31/5 - Вакуумен преобразувател за контрол на налягането/контрол на налягането при усилване

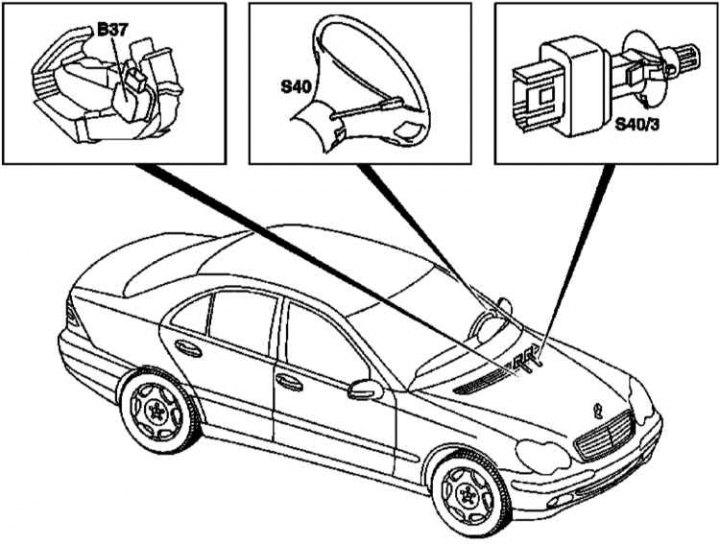

B37 - Сензор за положение на педала; S40 - Темпостат сензор-превключвател; S40/3 - Превключвател на педала на съединителя

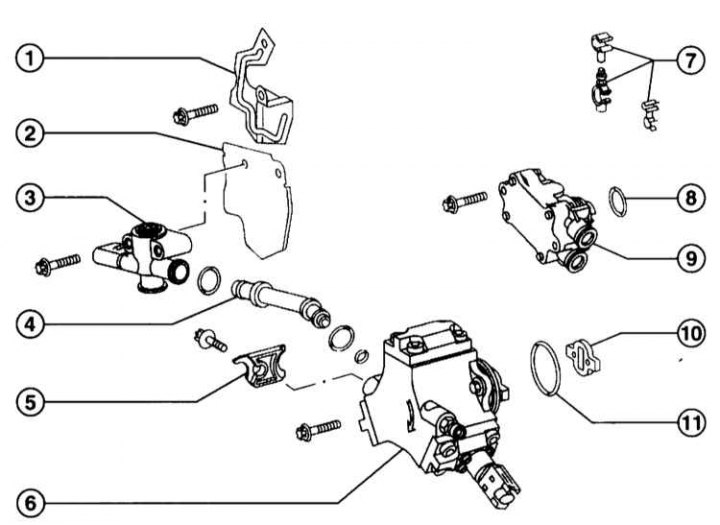

Инжекционна помпа, горивна помпа, горивен филтър и охладител на гориво (1 от 2)
1 - Капак на спирателния вентил, 200CDI/220CDI; 2 - Капак на инжектора, 270CDI; 3 - Спирателен клапан за гориво, 8 Nm; 4 - Междинен елемент; 5 - Държач на междинен елемент, 9Nm; 6 - инжекционна помпа, 14Nm; 7 - Държач за тръба; 8 - О-пръстен; 9 - Горивна повдигаща помпа, 9Nm; 10 - Каишка; 11 - О-пръстен
(Материал, взет от уеб ресурс mercedesman.ru)

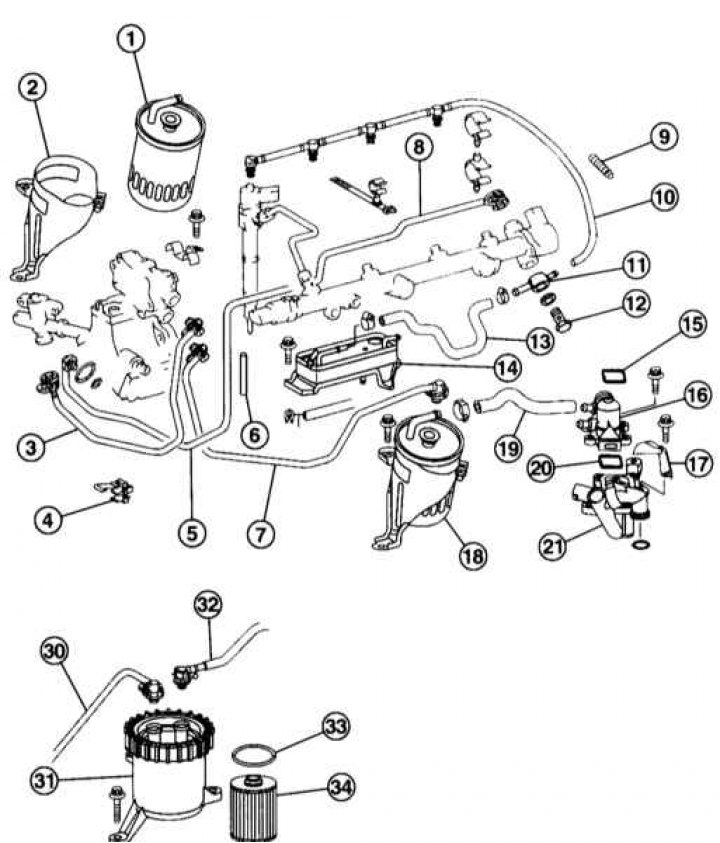

Инжекционна помпа, горивна помпа, горивен филтър и охладител на гориво (2 от 2)
1 - Горивен филтър; 2 - Държач; 3 - Горивопровод, помпа за зареждане с гориво до спирателен вентил; 4 - Държач, горивопровод към помпата на охлаждащата течност; 5 - Горивопровод; 6 - Маркуч; 7 - Горивопровод, горивен филтър към помпа за зареждане с гориво; 8 - Горивопровод, инжекционна помпа до клапан за регулиране на налягането; 9 - Изолиран маркуч за дренажна тръба; 10 - Дренажен тръбопровод; 11 - Пръстен елемент, дренажна тръба към горивен филтър; 12 - Кух болт, дренажна тръба към тръбопровода за разпределение на горивото; 13 - Маркуч, горивопровод към охладител на гориво; 14 - Горивен охладител, 14Nm; 15 - Вътрешно уплътнение; 16 - Горивен топлообменник; 17 - Капак; 18 - Горивен филтър с държач; 19 - Маркуч; 20 - Долно уплътнение; 21 - Корпус на топлообменника на горивото; Само 2,7 л двигател; 30 - Горивен тръбопровод, горивен филтър към помпа за зареждане с гориво; 31 - Горивен филтър; 32 - Тръбопровод; 33 - О-пръстен; 34 - Филтърен елемент

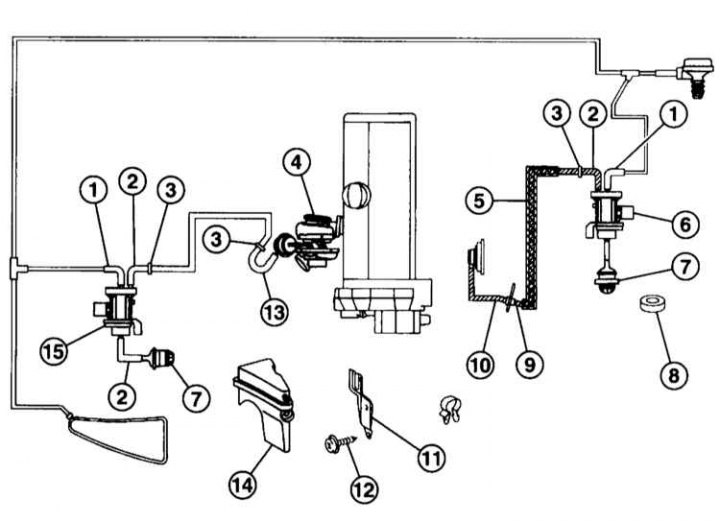

Вакуумни линии. Двигател 611.692
1 - Към десния и левия датчик за налягане; 2 - Работен вакуум, атмосферно налягане, контролен вакуум; 3 - Маркуч към турбокомпресор; 4 - Вакуумна кутия за регулиране на водещите лопатки на турбокомпресора; 5 - Изолиран маркуч; 6 - Преобразувател на налягане, ляв контролен клапан; 7 - Филтър ляво, дясно; 8 - Защитен пръстен; 9 - Свързващ елемент; 10 - Затягащ елемент; 11 - Държач на устройството за рециркулация на отработените газове; 12 - Държач на надлъжната греда; 13 - Свързващ маркуч; 14 - Резервоар; 15 - Преобразувател на налягане, управление на усилване
