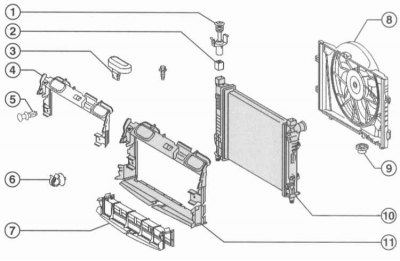

Радиатор и вентилатор
1 - Щифт, закрепващ елемент, преден център; 2 - Горна гумена опора; 3 - Капак, закрепващ елемент, преден център; 4 - Горен въздуховод; 5 - Нит, закрепващ елемент, преден център; 6 - Държач за тел; 7 - Долен въздуховод; 8 - Електрически вентилатор; 9 - Долна гумена опора; 10 - Радиатор; 11 - Ръководство за подаване на въздух към централния модул

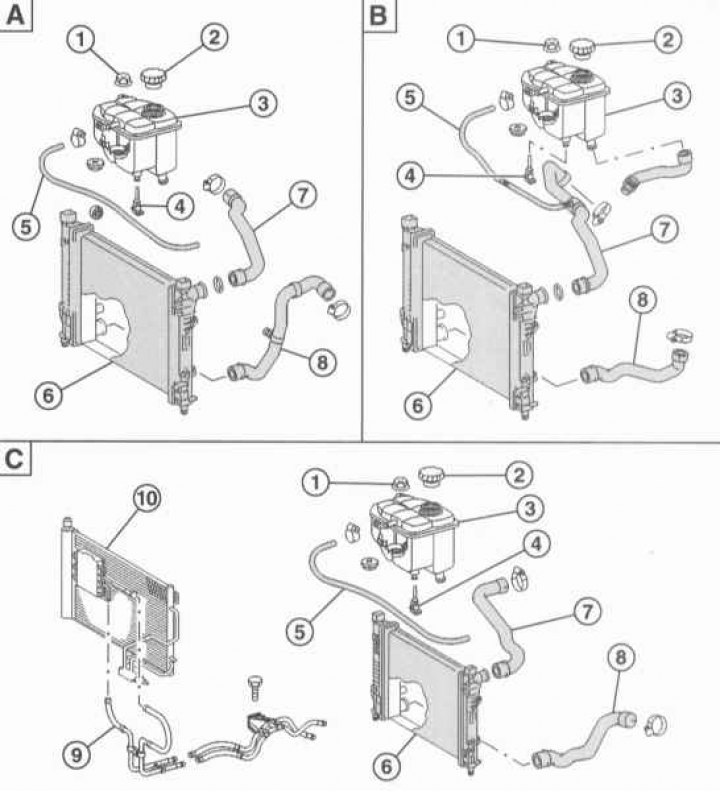

Радиатор и разширителен съд
A - 4-цилиндров бензинов двигател 111; B - 6-цилиндров бензинов двигател 112; C - Дизелови двигатели; 1 - Гайка на разширителния съд; 2 - Капак; 3 - Разширителен съд; 4 - Превключвател за индикатор за нивото на охлаждащата течност; 5 - Вентилационен маркуч; 6 - Радиатор; 7 - Горен маркуч на радиатора; 8 - Долен маркуч на радиатора; 9 - Тръба за охлаждащата течност; 10 - Кондензатор
Премахване
1. Отстранете електрическия вентилатор, вижте съответния раздел.
2. Премахнете звуковия сигнал, вижте раздел Премахване и монтиране на звуков сигнал.
3. Разкачете хидравличната линия на сервоусилвателя на волана от заключващия държач.
4. Разкачете държача на ключалката на бронята.
5. Отворете 3-те щипки отгоре на държача на ключалката.
6. Изключете конектора от дясната ключалка на капака.
7. Отрежете и отстранете кабелния конектор от държача на ключалката. Маркирайте с флумастер позицията за монтаж.
8. Изключете задвижването на капака.
9. Отстранете държача на ключалката.
10. Източете охлаждащата течност, вижте съответния раздел.
11. Свалете маркучите на радиатора. За да направите това, стиснете съответната скоба с отвертка, докато щракне на място.
12. Натиснете скобите отляво и отдясно на радиатора. Докато правите това, издърпайте горната част на кондензатора напред и го разкачете от дъното.
13. Повдигнете радиатора нагоре.
Монтиране
1. Поставете отново кондензатора. В същото време се уверете, че цапфите на радиатора отдолу са поставени в гумените опори.
2. Инсталирайте кондензатора отдолу в държачите и го закрепете отгоре със заключващи скоби.
3. Монтирайте маркуча с нови О-пръстени.
4. По-нататъшното инсталиране се извършва в обратния ред на отстраняването.
