Премахване
1. Отворете капака.
2. Изключете отрицателния (-) кабел на акумулатора при изключен ключ за запалване. Първо трябва да извадите кутията на въздушния филтър на купето.
Внимание! Преди да изключите кабела, разберете кода за сигурност на радиоприемника, ако има такъв, вижте раздела Смяна на батерията.
3. Отстранете лостовете, вижте съответния раздел.
4. Свалете колектора за вода, вижте Раздел Премахване и монтиране на водосборника.
5. Разхлабете скобите и свалете капака на кутията с предпазители в двигателното отделение.
6. Разкачете конектора на двигателя на чистачките и изключете електрическия проводник в кутията с предпазители.
7. Изключете съединителя на електрическия кабел от щангите на чистачките.

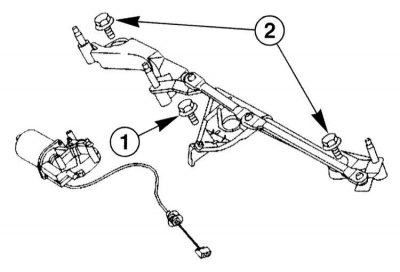

8. Отстранете болта (1) от преградата.
9. Отстранете 2-те монтажни болта (2) и отстранете чистачката на предното стъкло от двигателното отделение.
10. Отстранете държача на водния колектор.

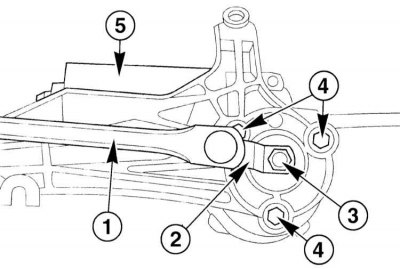

11. Разкачете левия и десния прът (1) от сферичното рамо (2).
Внимание! Не развивайте гайката (3) на оста на чистачките.
12. Отстранете 3-те монтажни болта (4) и разкачете двигателя на чистачките (5) от прътите.
Монтиране
Внимание! Преди монтаж проверете дали двигателят на чистачките е в крайно положение. За да направите това, свържете за кратко конектора и свържете заземителния кабел на батерията. Стартирайте за кратко електродвигателя и след това го спрете с превключвателя, така че електродвигателят да спре в крайно положение.
1. Свържете електрическия мотор към прътите и го закрепете с въртящ момент от 13 Nm.
2. Свържете сферичното рамо към левия и десния прът.
3. Поставете държача, като се уверите, че е в правилната позиция.
4. Монтирайте чистачката на предното стъкло в двигателното отделение и я закрепете към каросерията с два болта. Затегнете болтовете с въртящ момент от 20 Nm.
5. Завийте винта на преградата и го затегнете до 8 Nm.
6. Свържете съединителя на двигателя на чистачката на предното стъкло към кутията с предпазители и закрепете електрическите проводници. Закрепете проводника към пръта на чистачката с конектор.
7. Затворете капака на кутията с предпазители и го закрепете.
8. Инсталирайте колектор за вода, вижте раздел Премахване и монтиране на водосборника.
9. Инсталирайте лостовете, вижте съответния раздел.
10. Свържете заземителния (-) кабел на акумулатора при изключено запалване. Поставете отново кутията на въздушния филтър на кабината. Ако е необходимо, въведете кода на радиото и настройте часа на часовника.
11. Проверете регулирането на рамената на чистачките на предното стъкло.
