Забележка. Шкафчето на крилото се състои от три части.
Предно шкафче
Премахване
1. Повдигнете предната част на колата и я поставете на стойки.
Внимание! Повдигането и поставянето на автомобила на стойки е опасно! Ето защо, преди да извършите операцията, прочетете раздел Вдигане с крик и теглене Въведение в ръководството.

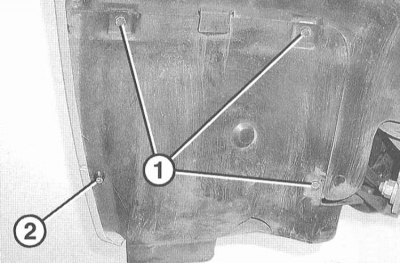

2. Развийте 3-те закрепващи болта (1) и отстранете разширителната скоба (2).

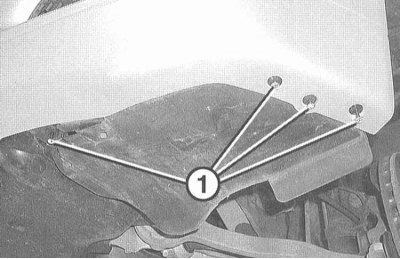

3. Отстранете 4-те разширителни скоби (1) от предната броня.
4. Отстранете фиксатора на предния калник от арката на колелото.
Монтиране
1. Монтажът се извършва в реда, обратен на демонтирането.
2. Спуснете колата върху колелата.
Горна и задна част на шкафчето на крилото
Премахване
1. Маркирайте с боя позицията на съответното предно колело спрямо главината. Това ще позволи на балансираното колело да се върне в първоначалното си положение по време на монтажа. Разхлабете болтовете на колелата, преди да повдигнете автомобила. Повдигнете предната част на колата, поставете я на стойки и свалете предното колело.
Внимание! Повдигането и поставянето на автомобила на стойки е опасно! Ето защо, преди да извършите операцията, прочетете раздел Вдигане с крик и теглене Въведение в ръководството.
2. Отстранете предната част на фиксатора на калника.

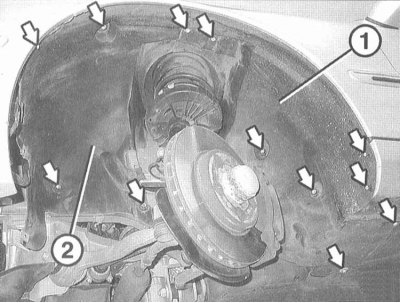

3. Свалете болтовете и пластмасовите гайки (стрелки в илюстрацията).
Забележка. За елемента на задната част на шкафчето е необходимо да развиете един болт и една гайка отдолу.
4. Отстранете задния (1) и горния (2) заключващ елемент на калника от арката на колелото. Задният елемент трябва да се отстрани под капака на дъното.
Монтиране
1. Монтажът се извършва в реда, обратен на демонтирането.
2. Поставете отново предното колело, така че маркировките, направени по време на отстраняването, да съвпадат. Предварително смажете центриращия ремък на диска на колелото на главината с тънък слой грес за лагери. Не смазвайте болтовете на колелата. Сменете ръждясалите болтове. Затегнете болтовете. Спуснете колата върху колелата и затегнете болтовете на кръст до въртящ момент от 110 Nm.
