Комби
Забележка. За разлика от предната, задната броня може да се сваля заедно с напречната греда.
Премахване
1. Модели с теглич: Отстранете гайките от регулиращите щифтове.
[Пълната статия е достъпна в ресурса www.mercedesman.ru]

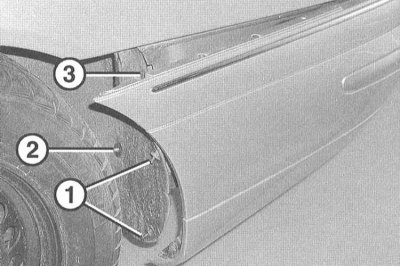

2. Отстранете 2 разширителни скоби (1) и една гайка (2), закрепващи шкафчето на крилото.
3. Натиснете фиксатора на калника настрани и отстранете винта (3) между бронята и калника.

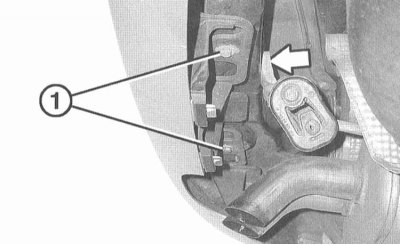

4. Отстранете 4-те долни монтажни болта от напречната греда.
5. Отстранете закрепващия болт (илюстрация със стрелка) държач за ауспух.
6. Изключете конектора на асистента за паркиране, ако има такъв.
7. Отворете задния капак. Свалете капака от дъното на багажника. Свалете капака над допълнителното отделение за резервно колело.
8. Освободете капаците отдясно и отляво на тапицерията, спуснете ги и ги свалете.

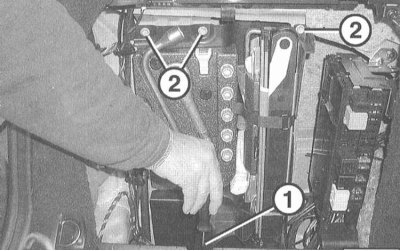

9. Ляв джоб: Отстранете винта (1). Отстранете 3 винта (2) и извадете кутията с инструменти.

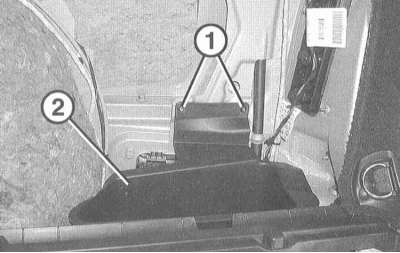

10. Десен джоб: Отстранете 2 винта (1) и извадете отделението (2).

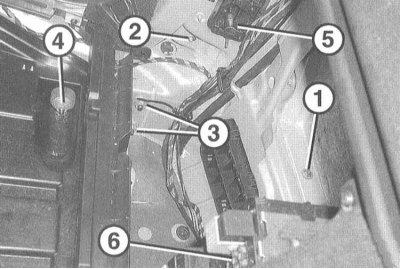

11. Лява страна: Отстранете 1 болт (1) и 4 гайки (2, 3, 4), закрепващи задната броня. (5) – задна светлина, (6) – блок с предпазители.
Забележка. За разхлабване на гайките (3) и (4) е необходима 16-точкова муфа.
12. Дясна страна: Отстранете също болта и 4-те гайки.
13. С помощта на асистент издърпайте обратно бронята и напречната греда от водачите и ги отстранете.
14. Отстранете 4-те горни винта от напречната греда и отделете бронята и напречната греда.
Монтиране
1. Закрепете бронята към напречната греда с 8 винта отгоре и отдолу.
2. С помощта на помощник вкарайте бронята и напречната греда във водачите. Когато правите това, уверете се, че бронята от страната на водача е правилно поставена в гумите под калника.
3. По-нататъшното инсталиране се извършва в обратния ред на отстраняването.
