Съдържание: Премахване ↡ Монтиране ↡
Премахване
1. Маркирайте с боя позицията на съответното предно колело спрямо главината. Това ще позволи на балансираното колело да се върне в първоначалното си положение по време на монтажа. Разхлабете болтовете на колелата, преди да повдигнете автомобила. Повдигнете предната част на колата, поставете я на стойки и свалете предното колело.
2. Повдигнете предната част на колата и я поставете на стойки.
Внимание! Повдигането и поставянето на автомобила на стойки е опасно! Ето защо, преди да извършите операцията, прочетете раздел Вдигане с крик и теглене Въведение в ръководството.
3. Отстранете предното шкафче, вижте съответния раздел.

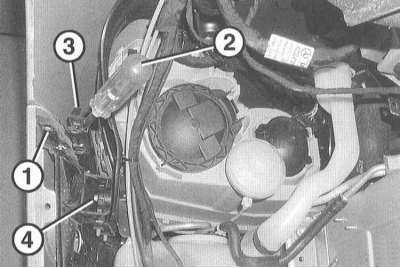

4. Отстранете фиксиращия винт (1) между калника и бронята. (4) – регулиращ винт.
5. С помощта на отвертка (2) разкачете скобата (3) от бронята и я наклонете към центъра на автомобила.
6. Издърпайте скобата назад и я извадете от бронята.
7. Отстранете сензора за температура на външния въздух, вижте раздел Премахване и монтиране на сензора за температура на външния въздух.
8. Разкачете конектора на левия и десния фар за мъгла.
9. Изключете конектора на асистента за паркиране, ако има такъв.

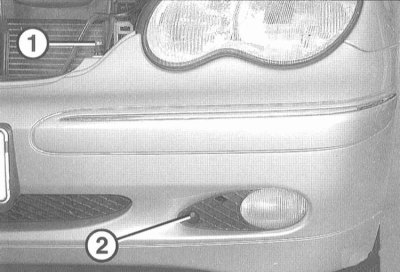

10. Отстранете 2-те монтажни винта (2) отдясно и отляво на фаровете за мъгла.
11. Отворете капака и отстранете 2 винта (1) отдясно и отляво на фаровете.
12. С помощта на асистент свалете бронята от колата.
Монтиране
1. С помощта на асистент монтирайте бронята на място.
Публикация, препечатана от този ресурс: MERCEDESMAN.ru
2. Ако е необходимо, регулирайте разстоянието с помощта на винт (4). Стойността на празнината е дадена в спецификациите.
3. Закрепете бронята с 4 винта с въртящ момент от 4 Nm.
4. Поставете скобата между калника и бронята, така че скобата на скобата да пасне във водача на бронята. Завийте заключващия винт.
5. Монтирайте сензора за температура на външния въздух, вижте раздел Премахване и монтиране на сензора за температура на външния въздух.
6. Свържете съединителя на фаровете за мъгла.
7. Свържете конектора на асистента за паркиране, ако има такъв.
8. Инсталирайте шкафчето на крилото, вижте Раздел Премахване и монтиране на шкафчето на предното крило.
9. Поставете отново предното колело, така че маркировките, направени по време на отстраняването, да съвпадат. Предварително смажете центриращия ремък на диска на колелото на главината с тънък слой грес за лагери. Не смазвайте болтовете на колелата. Сменете ръждясалите болтове. Затегнете болтовете. Спуснете колата върху колелата и затегнете болтовете на кръст до въртящ момент от 110 Nm.
10. Свържете отрицателния (-) кабел към акумулатора при изключено запалване. Поставете отново кутията на въздушния филтър на кабината. Въведете кода на радиото и настройте часа на часовника.
11. Проверете регулирането на фаровете в сервиз възможно най-скоро и, ако е необходимо, регулирайте.
