Филтърен елемент
Премахване
1. Развийте закрепващите гайки от горния капак на въздушния филтър. Работейки около горния капак, откопчайте всички ключалки (виж фиг. 3.1. а, б).

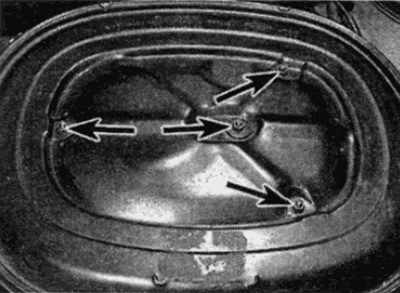

Фиг. 3.1, а. Развийте закрепващите гайки...

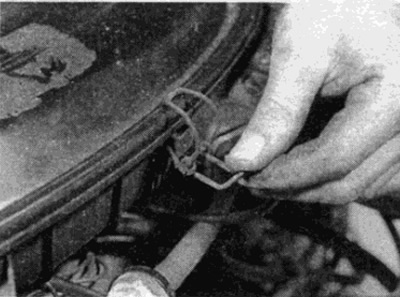

Фиг. 3.1, б.... и откопчайте ключалките
2. Свалете капака на въздушния филтър, след което отделете маркуча за вентилация на картера (където е предвидено) и отстранете филтърния елемент (виж фиг. 3.2).

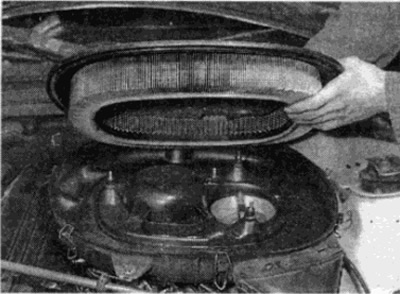

Фиг. 3.2. Повдигнете капака на въздушния филтър и извадете филтърния елемент
Монтиране
3. Инсталирането на нов филтър се извършва в обратен ред. Уверете се, че филтърният елемент е монтиран с правилната страна нагоре, според маркировката на горната повърхност.
Въздушен филтър
Премахване
4. Отстранете винта (където е предвидено) и откачете въздушната тръба, водеща от въздушния филтър към всмукателния отвор за въздух в предната част на двигателното отделение (виж фиг. 3.4).

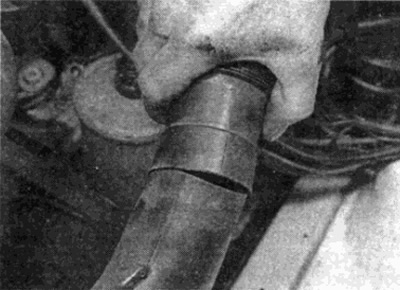

Фиг. 3.4. Изключете въздушната тръба от въздушния филтър
5. Където е необходимо, отстранете маркуча за вентилация на картера от страничната тръба на въздушния филтър.
6. Проверете дали запалването е изключено и, ако е предвидено, изключете щепсела от сензорите за температура на входящия въздух от страната на въздушния филтър.
7. Където е необходимо, отстранете гайките, които държат дъното на въздушния филтър към възела на всмукателния колектор/разпределителя на гориво (виж фиг. 3.7, a-c).

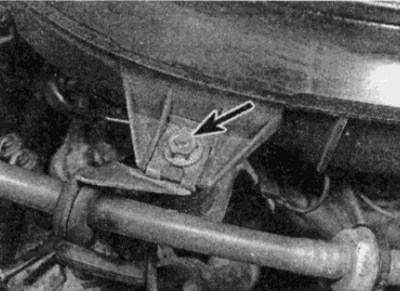

Фиг. 3.7, а. Развийте гайките, закрепващи долната част на въздушния филтър отпред...

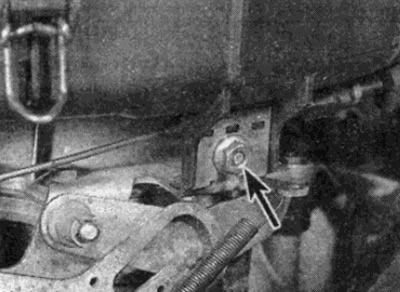

Фиг. 3.7, б....отстрани...

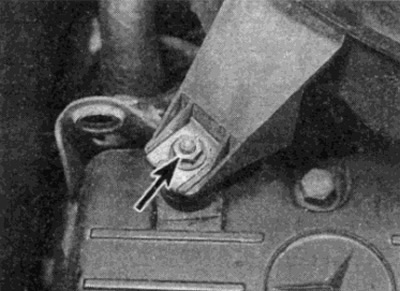

Фиг. 3.7, c.... и отзад
8. Развийте капака на въздушния филтър, развийте монтажните гайки и отстранете филтъра, както е описано в предишния раздел. Отстранете монтажните винтове/гайки, след това повдигнете долната част на въздушния филтър и откачете вентилационния маркуч, където е необходимо (виж фиг. 3.8). Отстранете гуменото уплътнение.

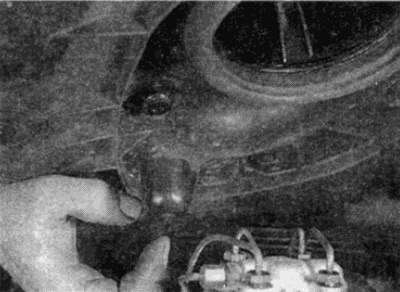

Фиг. 3.8. Повдигнете въздушния филтър и откачете вентилационния маркуч
Монтиране
9. Монтажът се извършва в обратен ред. Проверете обаче дали гуменото уплътнение между въздушния филтър и разпределителя на горивото е здраво закрепено.
