Преден мигач
1. Когато работите върху правилния монтаж, разкачете кабелите от сензора за индикатор за нивото на течността в резервоара за течност за измиване, развийте гайката на големия пластмасов капак и леко преместете резервоара, за да подобрите достъпа.
2. Изключете кабелите от задната част на държача на лампата.
3. Развийте назъбената гайка (виж фиг. 13.3) и дръпнете фенерчето напред.

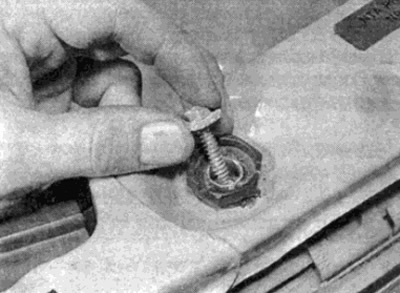

Фиг. 13.3. Развийте назъбената гайка на мигача
4. Монтажът се извършва в обратен ред, като същевременно подравнявате двата зъбца с водачите в блока на фаровете (виж фиг. 13.4).

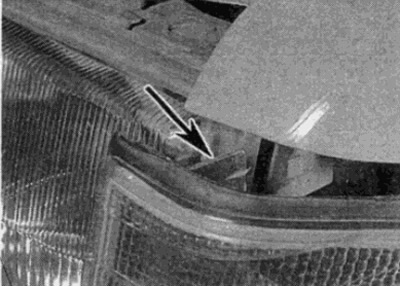

Фиг. 13.4. Горен план за монтаж на мигач (показано със стрелка)
Блок за фарове
5. Отстранете мигача, както е описано по-горе.
6. Откачете вакуумния маркуч и кабела на многощифтовия конектор от задната страна на модула на фаровете (виж фиг. 13.6, а, б).

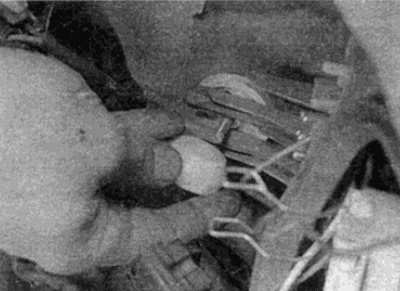

Фиг. 13.6, а. Откачете вакуумния маркуч от модула на фара...

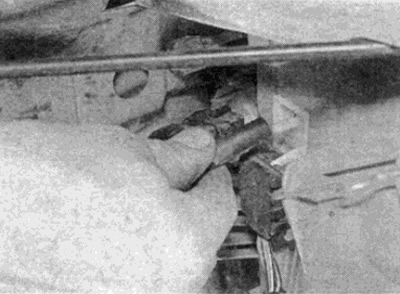

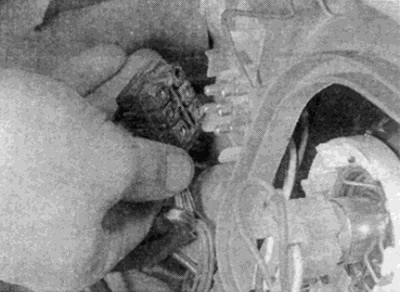

Фиг. 13.6, б....и многопинов конектор
7. Развийте болта, закрепващ вътрешния край, след което отделете външните краища на декоративния колан, като го преместите към центъра на автомобила (виж фиг. 13.7, а, б). Свалете колана.
Фиг. 13.7, а. Развийте болта, закрепващ декоративния колан...

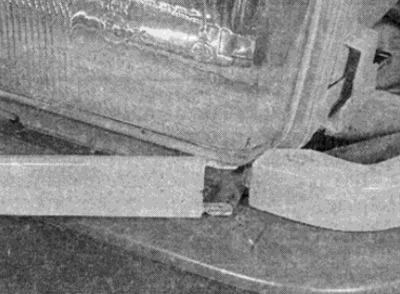

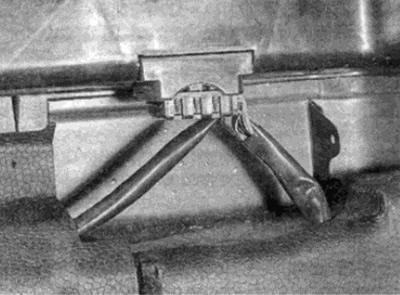

Фиг. 13.7, б....и отделете външния край на колана
8. Развийте двата горни монтажни болта и долния болт (виж фиг. 13.6), след което премахнете модула.

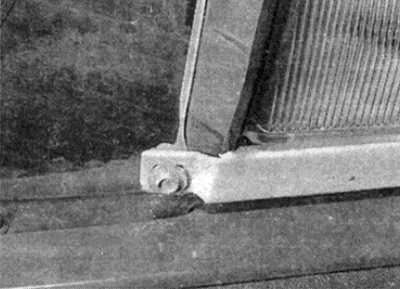

Фиг. 13.8, а. Развийте горните монтажни болтове...

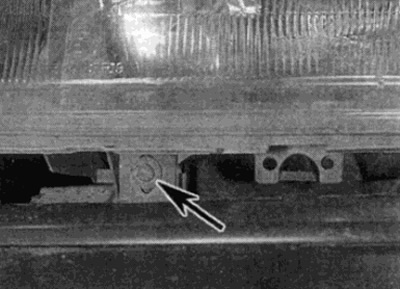

Фиг. 13.8, б....и един долен болт (показано със стрелка)
9. Монтажът се извършва в обратен ред. Преди да монтирате долния монтажен винт, подравнете долните монтажни зъбчета с жлеба на панела на тялото (виж фиг. 13.9). Първоначално затегнете крепежните елементи на ръка и направете малки корекции на позицията на модула, като завъртите горната закрепваща гайка, ако е необходимо. След като зададете позицията на фаровете, затегнете здраво крепежните елементи.

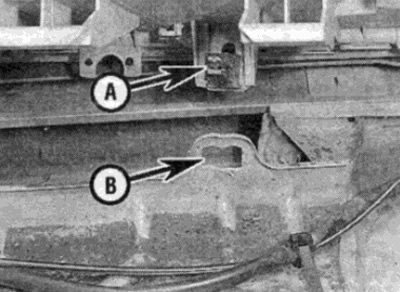

Фиг. 13.9. Когато монтирате, подравнете долния зъбец (A) с жлеба (B)
Задни светлини
10. Работейки от багажното отделение, завъртете двете заключващи дръжки наляво, доколкото е възможно, и извадете държача на лампата от модула на лампата.
11. Изключете многощифтовия конектор, след което развийте шестте гайки, закрепващи модула на лампата (виж фиг. 13.11, а, б).
Фиг. 13.11, а. Изключете многощифтовия конектор на задния светлинен блок...

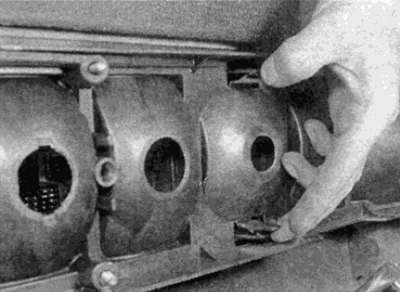

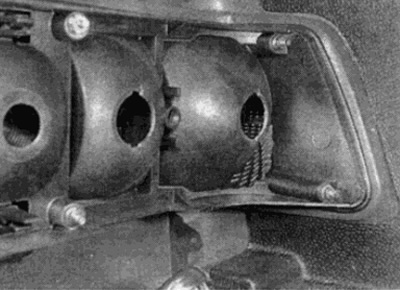

Фиг. 13.11, б....развийте шестте гайки...
12. Натиснете двата ключалки и извадете модула отвън на автомобила (виж фиг. 13.12, а, б).
Фиг. 13.12, а....натисни двете ключалки...

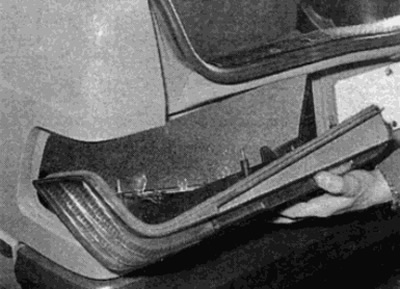

Фиг. 13.12, б....и премахнете светлинния блок
13. Монтажът се извършва в обратен ред.
