Осветителни лампи и контролни лампи
2. Завъртете държачите на лампите обратно на часовниковата стрелка и ги извадете от задната страна на арматурното табло (виж фиг. 9.2).

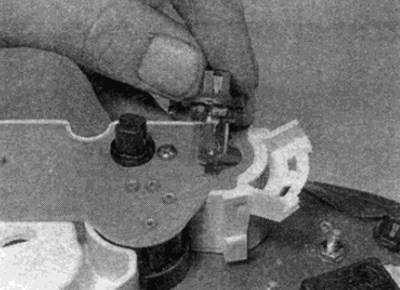

Фиг. 9.2. Смяна на лампата за подсветка на арматурното табло
3. Отстранете подсветката, като я издърпате от държача. Предупредителни лампи (с изключение на предупредителната лампа на алтернатора) се сменят заедно с държачите.
4. Монтирайте държачите на лампите, като ги натиснете надолу и ги завъртите по посока на часовниковата стрелка.
Скоростомер
5. Отстранете съпротивителния блок на гърба на скоростомера, като го издърпате нагоре (виж фиг. 9.5). Блокът е закрепен с два винта, първо ги развийте.

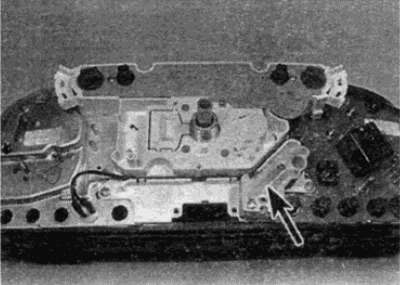

Фиг. 9.5. Местоположение на съпротивителния блок на арматурното табло (показано със стрелка)
6. Отстранете четирите винта, закрепващи скоростомера към задната част на арматурното табло.
7. Отстранете двата винта или разхлабете ключалките и издърпайте държача на лампата над скоростомера.
8. Където е предвидено, отстранете помпата на индикатора за нивото на охлаждащата течност и освободете окабеляването до скоростомера.
9. Отстранете скоростомера от арматурното табло.
10. Монтажът се извършва в обратен ред.
Тахометър
11. Отстранете скоростомера, както е описано по-горе.
12. Отстранете два допълнителни винта (виж фиг. 9.12) и премахнете блока.

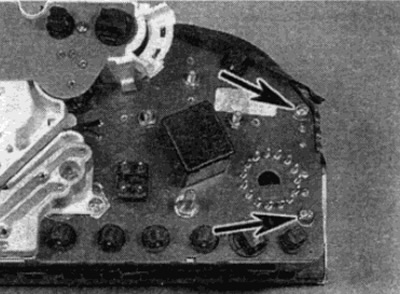

Фиг. 9.12. Винтове за закрепване на тахометър (показани със стрелки)
13. Монтажът се извършва в обратен ред.
Инструментен блок с показалка
14. Отстранете скоростомера, както е описано по-рано.
15. Отстранете два допълнителни винта (виж фиг. 9.15) и свалете арматурното табло.

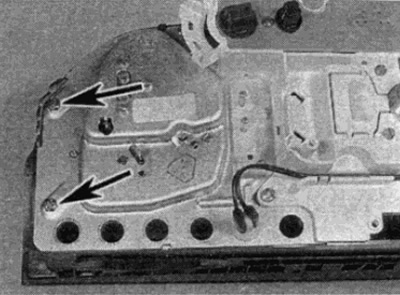

Фиг. 9.15. Монтажни винтове на арматурното табло (показани със стрелки)
16. Монтажът се извършва в обратен ред.
