Лампи (външни осветителни тела) — смяна (Mercedes-Benz C-Class W201)

Съдържание: Фарове ↡ Странични светлини ↡ Фарове за мъгла ↡ Предни пътепоказатели ↡ Повторител на мигачи ↡ Задни светлини ↡ Лампа за регистрационен номер ↡

Фарове

1. От двигателното отделение откопчайте двете ключалки на капака на лампата, наклонете капака назад и го повдигнете (виж фиг. 11.1, а, б).

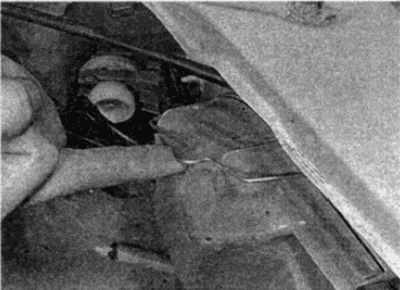

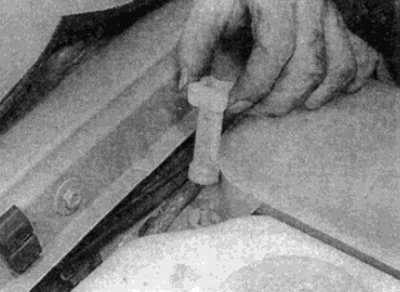

Фиг. 11.1, а. Развийте ключалките на капака на фаровете...

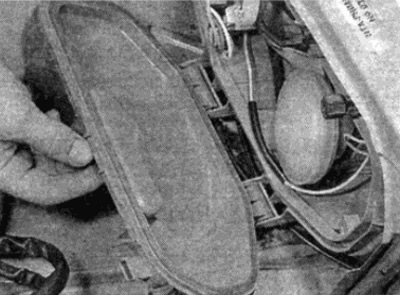

Фиг. 11.1, б.... и махнете капака

2. Изключете щепсела на кабела (виж фиг. 11.2, а, б) и освободете държача на лампата, като стиснете държачите заедно и ги издърпайте, като ги завъртите.

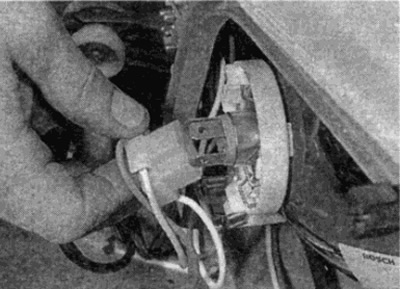

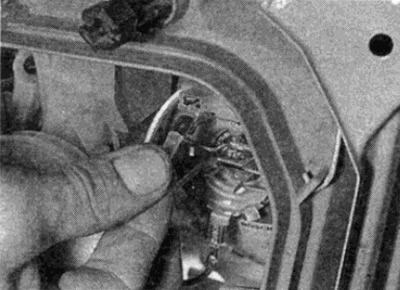

Фиг. 11.2, а. Изключете кабелния конектор...

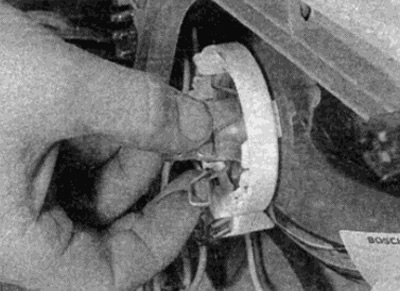

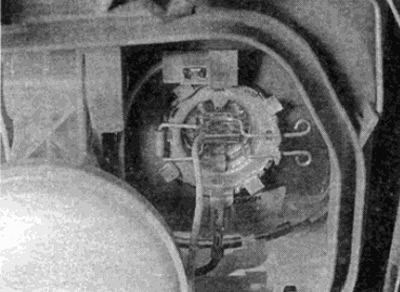

Фиг. 11.2, b...и освободете фиксатора на крушката на фара...

3. Отстранете лампите от оптичния елемент (виж фиг. 11.3). Не докосвайте крушката на лампата с пръсти.

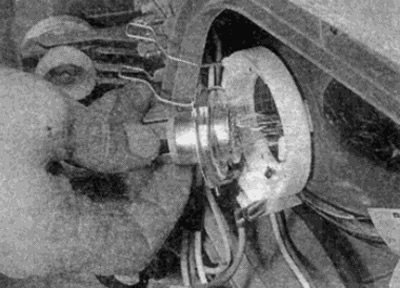

Фиг. 11.3. ...след това извадете лампата

4. Монтажът се извършва в обратен ред, но се уверете, че върховете на плочата на помпата са подравнени с вдлъбнатините в ламповия блок.

Съвет. Ако докоснете крушката на лампата, избършете повърхността й с кърпа, навлажнена с етилов алкохол.

Странични светлини

5. Отстранете капака на фара, както е описано в стъпка 1.

6. Отстранете държача на лампата на страничната лампа, разположен под помпата на фаровете.

7. Отстранете лампата, като я завъртите обратно на часовниковата стрелка.

8. Инсталирайте 8 в обратен ред.

Фарове за мъгла

9. Свалете капака на фара, както е описано в стъпка 1.

10. Изключете електрическия проводник на помпата от конектора (виж фиг. 11.10).

Фиг. 11.10. Изключете електрическия проводник от фара за мъгла

11. Стиснете резето и го издърпайте (виж фиг. 11.11).

Фиг. 11.11. Разхлабете скобата, за да премахнете фара за мъгла

12. Отстранете помпата от оптичния елемент, без да докосвате крушката на лампата. Избършете колбата с кърпа, напоена с етилов алкохол, ако докоснете колбата.

13. Монтажът се извършва в обратен ред.

Предни пътепоказатели

14. Когато работите с дясната лампа, изключете кабелите от сензора за индикатор за нивото на течността в резервоара за течност за измиване, развийте голямата гайка на пластмасовия капак (виж фиг. 11.14) и преместете резервоара, за да осигурите достъп до лампата.

Текст, препубликуван от уебсайта MercedesMAN.ru

Фиг. 11.14. Отстраняване на гайката на капачката на резервоара за миене

15. Изключете кабелите от държача на лампата, след което завъртете държача обратно на часовниковата стрелка (виж фиг. 11.15, а, б).

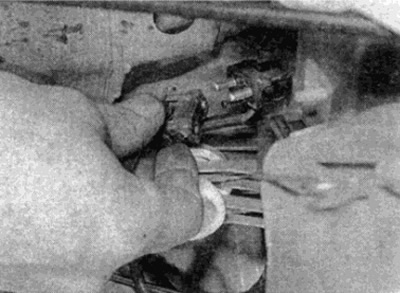

Фиг. 11.15, а. Разкачете кабелите на мигачите...

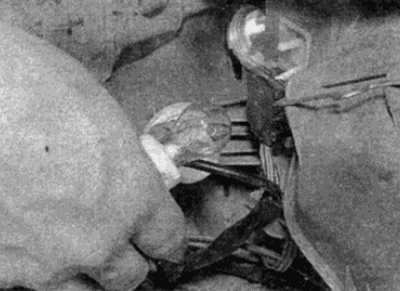

Фиг. 11.15, б.... и извадете държача на лампата

16. Завъртете лампата обратно на часовниковата стрелка, за да я извадите от държача.

17. Монтажът се извършва в обратен ред.

Повторител на мигачи

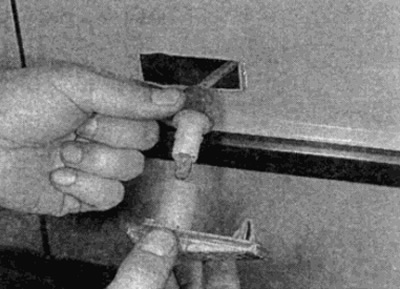

18. Внимателно издърпайте лещата на страничния мигач от страничния панел на тялото с помощта на отвертка, поставена в предния ръб на модула.

19. Издърпайте държача на лампата от модула и извадете лампата от държача (виж фиг. 11.19).

Фиг. 11.19. Смяна на страничния повторител

20. Монтажът се извършва в обратен ред.

Задни светлини

21. Работейки от багажното отделение, завъртете двете заключващи дръжки наляво, доколкото е възможно, и извадете държача на лампата от модула на лампата (виж фиг. 11.21, а, б).

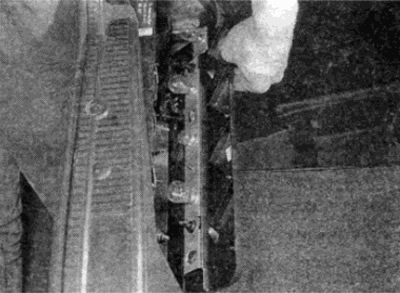

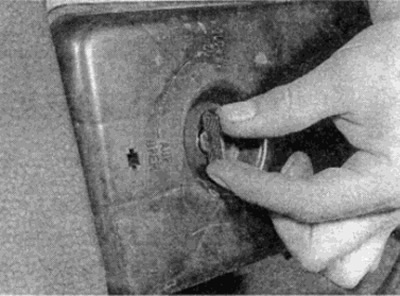

Фиг. 11.21, а. Разхлабете дръжката на ключалката...

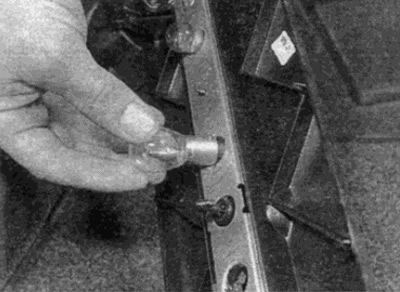

Фиг. 11.21, б....и свалете държача на крушката на задната светлина

22. Отстранете съответната помпа, като я завъртите обратно на часовниковата стрелка (виж фиг. 11.22). Номерата на лампите и тяхната мощност са посочени до лампите.
