Пера и рамена за чистачки — премахване и монтиране (Mercedes-Benz C-Class W201)

Пера за чистачки (модели, произведени преди януари 1985 г)

1. Повдигнете перото и ръката на чистачката от предното стъкло.

2. Натиснете фиксатора на перото и го плъзнете настрани от края на рамото на чистачката.

3. Когато има монтирана допълнителна четка в основата на лоста, отстранете фиксатора и премахнете допълнителната четка.

4. Монтажът се извършва в обратен ред.

Пера за чистачки (модели произведени след 1985г)

Статия, заимствана от уеб портала [mercedesman.ru]

5. Повдигнете перото и ръката на чистачката от предното стъкло.

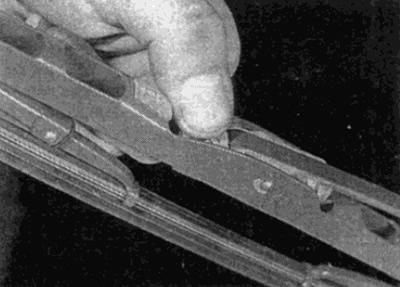

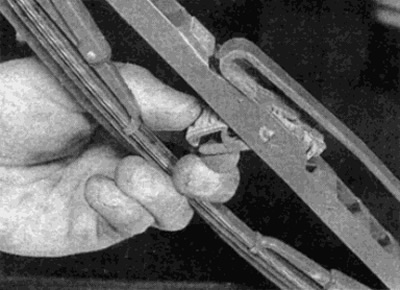

6. Натиснете пластмасовото резе и повдигнете четката от куката на лоста (виж фиг. 17.6, а, б).





7. Поставете четката, след което преместете ключалката нагоре, докато спре. Спуснете рамото на чистачката на предното стъкло, като натиснете ключалката в долната част на рамото и спуснете перото върху стъклото.

Рамо на чистачките (модели, произведени преди януари 1985 г)

8. Повдигнете капака във вертикално положение, като натиснете ключалката на лявата панта и разхлабете заключващия пръстен на ограничителната стойка.

9. Завъртете капака обратно, след това развийте гайката, закрепваща лоста към оста на въртене. Свалете шайбата и свалете лоста.

10. Монтажът се извършва в обратен ред, но проверете дали четката лежи върху стъклото в първоначалното си положение, преди да поставите лоста върху оста.

Рамо на чистачките (модели, пуснати след януари 1995 г)

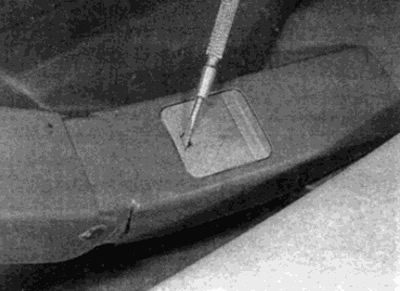

11. За да премахнете рамото на механизма на панорамната чистачка, освободете капака на рамото на чистачката с помощта на тънка отвертка и отворете капака (виж фиг. 17.11).

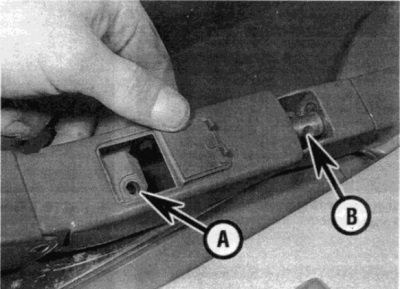

12. Развийте болта, закрепващ лоста и извадете лоста от задвижващия механизъм (виж фиг. 17.12).



13. Инсталирайте лоста върху задвижващия механизъм и го натиснете, докато отворът в болта на лоста се изравни с жлеба на вала.





14. Поставете закрепващия болт и затворете капака.
