Моторче за чистачки и лост — премахване и монтиране (Mercedes-Benz C-Class W201)

Модели произведени преди януари 1985г

Премахване

1. Откачете отрицателния полюс на акумулатора.

2. Отстранете рамото на чистачката на предното стъкло, както е описано по-горе.

3. Издърпайте капака отгоре върху оста на въртене на рамото на чистачката на предното стъкло.

4. Отстранете двете скоби, по една от всяка страна отпред, закрепвайки капака на входа за въздух над кутията за вход за въздух.

5. Отстранете гуменото уплътнение, за да освободите предната част на капака.

6. Отстранете задното уплътнение от двете страни, след това отстранете двата винта, по един от всяка страна, закрепващи капака към преградата на двигателното отделение.

7. Отстранете капака на входящия въздух от канала за подаване на въздух.

8. Отстранете три задни и един преден болт, закрепващи електрическия мотор и връзката към преградата на двигателното отделение.

9. Свалете капака над централния монтажен блок (предпазители) и развийте двете закрепващи гайки и двата винта.

10. Повдигнете основния монтажен блок нагоре и напред, след това изключете съединителя на кабела на двигателя на чистачката от основата на блока.

11. Манипулирайте, отстранете електрическия мотор и връзката.

Монтиране

12. Монтажът се извършва в обратен ред.

Модели, пуснати след януари 1985 г

Премахване

13. Свалете рамото на панорамната чистачка. както е описано в предходния параграф.

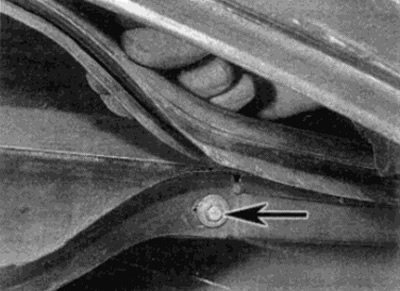

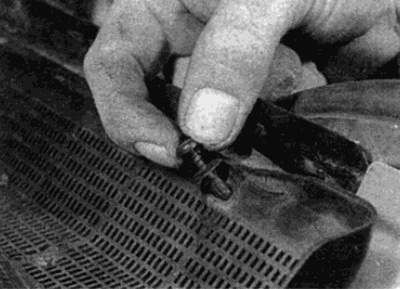

14. Развийте два винта и крепежни елементи, по един от всяка страна отпред, закрепвайки решетката за всмукване на въздух отгоре на камерата за всмукване на въздух (виж фиг. 18.14).

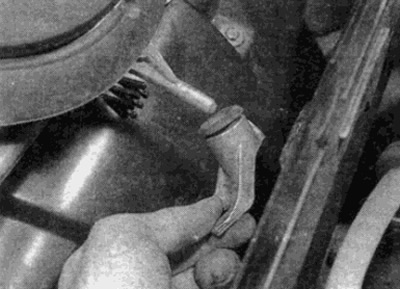

15. Отстранете гуменото уплътнение от предната част на капака (виж фиг. 18.15).

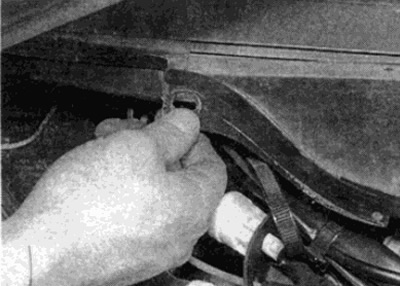

16. Отстранете задното уплътнение от двете страни, след това отстранете двата винта, по един от всяка страна, закрепващи капака на въздухозаборника към преградата на двигателното отделение (виж фиг. 18.16).

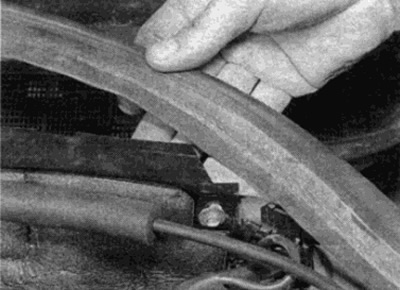

17. Отстранете капака на входящия въздух от канала за подаване на въздух (виж фиг. 18.17).

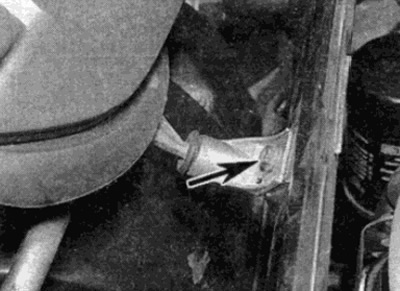

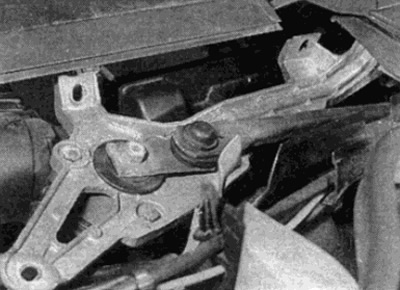

18. Отстранете болта и отстранете предната опорна скоба от болта на връзката (виж фиг. 18.18, а, б).





19. Развийте болтовете, закрепващи лостовия механизъм към преградата на двигателното отделение и го извадете напред в кутията за подаване на въздух (виж фиг. 18.19).

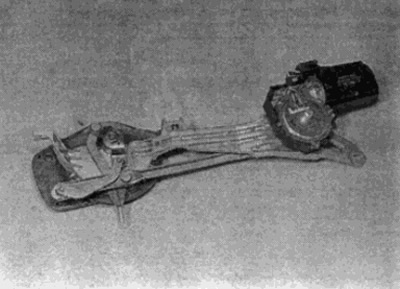

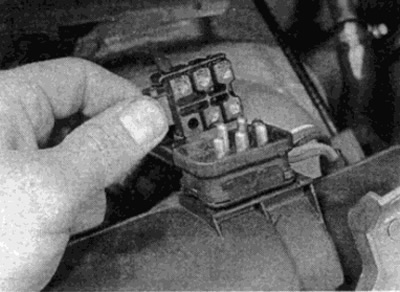

20. Изключете кабелния блок на електрическия мотор и извадете модула от колата (виж фиг. 18.20, а, б).

Монтиране

21. Монтажът се извършва в обратен ред.
