Премахване
1. Отстранете двигателя на чистачките на предното стъкло и връзката от автомобила, както е описано в предходния параграф.
2. Развийте закрепващата гайка и извадете лоста на коляновия вал от оста на въртене на електродвигателя (виж фиг. 19.2).

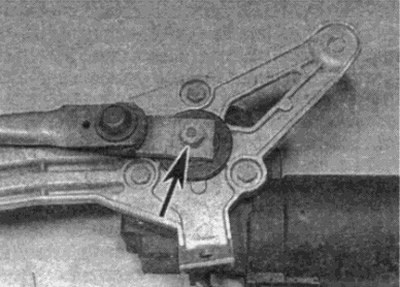

Фиг. 19.2 Развийте гайката, закрепваща лоста на коляновия вал (показано със стрелка)
3. Отстранете трите болта и отстранете двигателя от скобата на връзката.
4. Освен това, на панорамна чистачка, връзката може да бъде премахната чрез отвиване на гайката в другия край (виж фиг. 19.4).

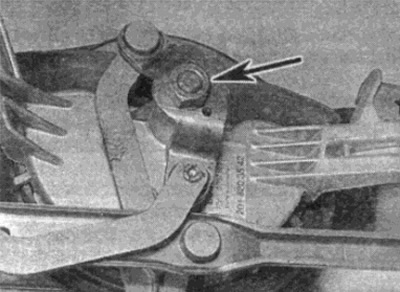

Фиг. 19.4. Гайка за закрепване на рамото на връзката (показано със стрелка)
Монтиране
5. Монтажът се извършва в обратен ред. Когато монтирате свързващия механизъм и електрическия мотор в първоначалното им положение, витловият вал и свързващият механизъм трябва да бъдат разположени успоредно един на друг, точно както задвижващият вал е монтиран на оста на въртене на електрическия двигател (виж фиг. 19.5).
Оригинален източник на информация: MERCEDESMAN.ru

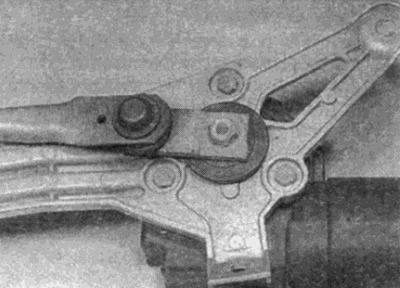

Фиг. 19.5. Рамото на карданния вал и рамото на механизма трябва да са успоредни и на една линия с рамото на карданния вал
