Рычаг переключения передач
Снятие

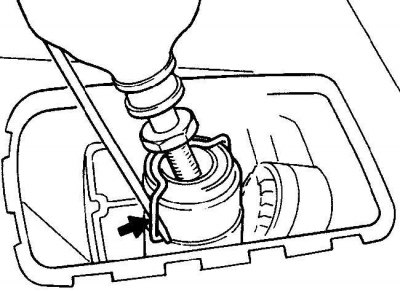

Снятие пружинной защелки с рычага переключения передач
1. Снимите вверх по рычагу защитный чехол рычага переключения передач с центральной консоли.
2. Используя лезвие отвертки, отожмите пружинную защелку, крепящую рычаг переключения передач (см. рис. Снятие пружинной защелки с рычага переключения передач).
3. Потянув вверх, извлеките рычаг переключения передач.
Установка
1. Установка производится в последовательности, обратной снятию. Проверьте правильность установки и надежность фиксации пружинной защелки.
Рычаги выбора передач
Снятие
1. Поднимите переднюю часть автомобиля и зафиксируйте на подставках.
2. Работая под автомобилем, снимите пружинные скобы и отсоедините тяги от рычагов выбора передач.
3. Работая в салоне автомобиля, снимите декоративные накладки центральной консоли для доступа к рычагам выбора передач.
4. Снимите с кронштейна выключатель света заднего хода.
5. Отвинтите болта крепления узла рычагов выбора передач.
6. Отсоедините от узла рычагов выбора передач трос ручного тормоза.
7. Извлеките сборку рычагов выбора передач в салон автомобиля. Снимите прокладку.
Установка
1. Установка производится в последовательности, обратной снятию. Проверьте, что оба крепления надежно закреплены и проверьте регулировку тяг.
Регулировка
Внимание! Для проведения регулировки необходимо использование специального установочного штифта.

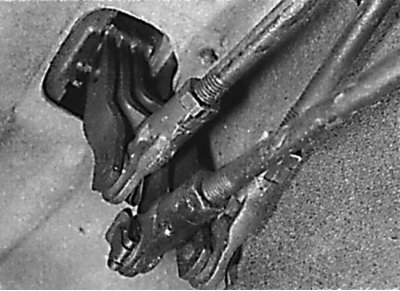

Крепление тяг к рычагам выбора передач

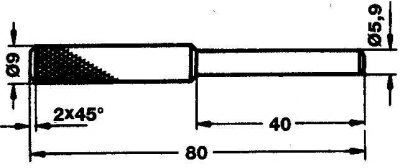

Размеры установочного штифта для регулировки тяг переключения передач (все размеры в миллиметрах)

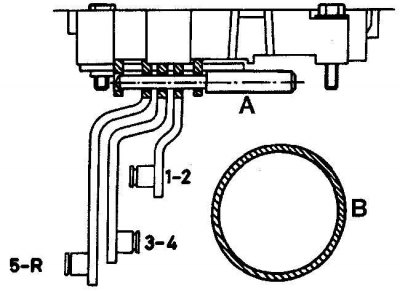

Расположение установочного штифта в рычагах выбора передач
A – установочный штифт;
B – карданный вал
1. Поднимите переднюю часть автомобиля и зафиксируйте на подставках.
2. Установите рычаг переключения передач в нейтральное положение.
3. Работая под автомобилем, снимите скобы крепления и отсоедините тяги от рычагов выбора передач (см. рис. Крепление тяг к рычагам выбора передач).
4. Изготовьте установочный штифт в соответствии с размерами представленными на рисунке Размеры установочного штифта для регулировки тяг переключения передач.
5. Вставьте установочный штифт через отверстия в рычагах выбора передач (см. рис. Расположение установочного штифта в рычагах выбора передач).
6. После фиксации установочным штифтом рычагов выбора передач установите тяги переключения передач на штифты рычагов. При необходимости отрегулируйте длину тяг переключения передач, для чего ослабьте контргайку и, вращая наконечник, установите требуемую длину тяги, после чего затяните контргайку.
7. После проведения регулировки установите скобы крепления и закрепите тяги на рычагах, затем извлеките установочный штифт.
8. Опустите автомобиль на колеса и проверьте работу тяг переключения передач.
