Садржај: Предња осовина ↡ Задња осовина ↡
Предња осовина

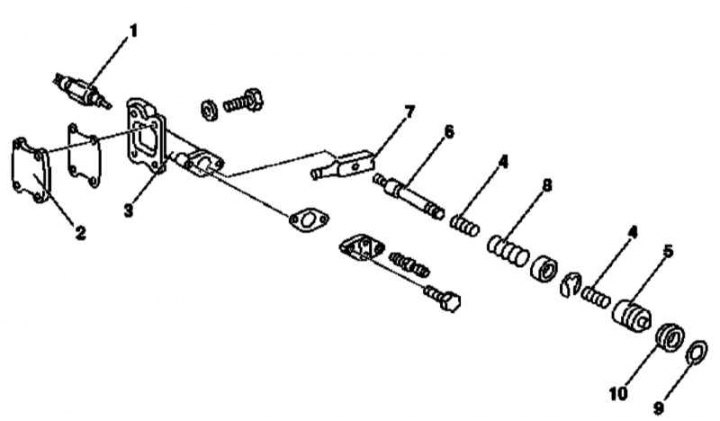

Дизајн цилиндра актуатора за погон блокаде диференцијала предње осовине
1 - Прекидач сензора притиска; 2 - Поклопац; 3 - Цилиндар; 4 - Опруге; 5 - Клип; 6 - Род; 7 - Полуга; 8 - Компресијска опруга; 9 - О-прстен; 10 - Боот
1. Уклоните прекидач притиска (1).
2. Одврните поклопац (2).
3. Уклоните клип (5) са опругама (4).
4. Одврните шипку (6) са полуге (7) и уклоните је заједно са опругом за притисак (8).
5. Пажљиво обришите уклоњене компоненте, замените неисправне делове.
6. Претходно подмажите клизне површине лаганом силиконском машћу Molykote 44, поставите притисну опругу (8) на шипку. За подмазивање навојног дела шипке користите мазиво Loctite 241.
7. Провуците шипку (6) заједно са опругом за притисак (8) у цилиндар (3) и заврните је у полугу (7).
8. Инсталирајте НОВИ О-прстен (9) и НОВИ пртљажник (10).
9. Поставите клип (5) са опругама (4) у цилиндар.
10. Заврните поклопац (2).
11. Инсталирајте прекидач притиска (1).
Задња осовина

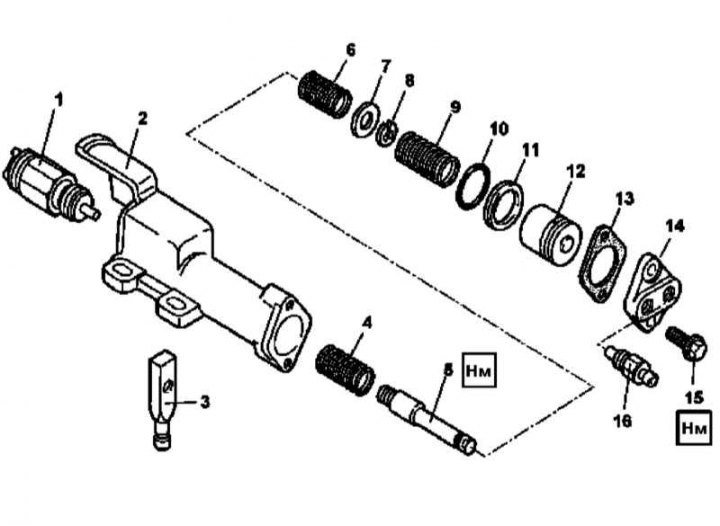

Дизајн цилиндра актуатора за погон блокаде диференцијала задње осовине
1 - Прекидач сензора притиска; 2 - Кућиште цилиндра; 3 - Ручица мењача; 4 - Опруга сензорског прекидача; 5 - Род; 6 - Повратна опруга; 7 - Подлошка; 8 - Потпорни прстен; 9 - Компресијска опруга; 10 - Боот; 11 - Заптивни елемент; 12 - Клипови; 13 - Заптивна заптивка; 14 - Цовер; 15 - Вијци; 16 - Вентил за одзрачивање
Чланак заснован на подацима са веб-сајта: www.mercedesman.ru
1. Уклоните прекидач притиска (1).
2. Одврните завртње (15) и скините поклопац (14), - припремите замену заптивке (13).
3. Уклоните клип (12) са опругом за притисак (9), - припремите заменски заптивни елемент (10) и пртљажник (11).
4. Одврнути шипку (5) од полуге (3) и ослободити оба елемента, као и опругу сензора-прекидача (4) из кућишта цилиндра (2).
5. Раставите шипку (5) да бисте олакшали поступак, зашрафите полугу (3) на шипку и стегните је у шкрипац са меким чељустима.
6. Пажљиво обришите уклоњене компоненте, замените неисправне делове.
7. Саставите шипку, причврсни прстен (8) треба да буде безбедно причвршћен у прихватном жлебу.
8. Монтажа се врши обрнутим редоследом - НОВЕ заптивне елементе пре уградње подмазати силиконском машћу. За подмазивање навојног дела шипке (5) користите мазиво Loctite 270 (око 10 материјала).
