44. ábra. Lopásgátló riasztó
44 a
44 b
[További információ a weboldalon: mercedesman.ru]
44 a
44 b
[További információ a weboldalon: mercedesman.ru]

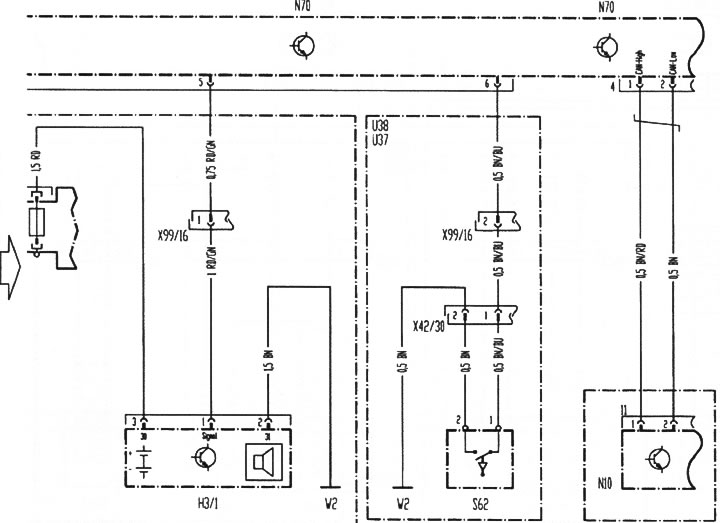

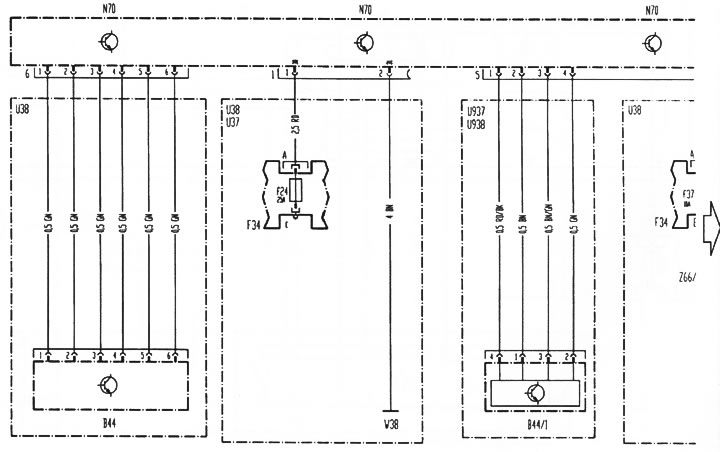

44. séma. Lopásgátló riasztó (Mercedes-Benz Vito W639)
44 a
44 b
[További információ a weboldalon: mercedesman.ru]
Ez a cikk a címen érhető el: orosz, angol, bolgár, fehérorosz, ukrán, szerb, horvát, román, lengyel, szlovák
A cikk ellenőrzése megtörtént: Lukjanov Nyikita Iljics
