W463 (1999-2019)

Lopásgátló rendszer (ATA) (benzines modellek, FZ5 kód) (Mercedes-Benz G-Class W463)

0

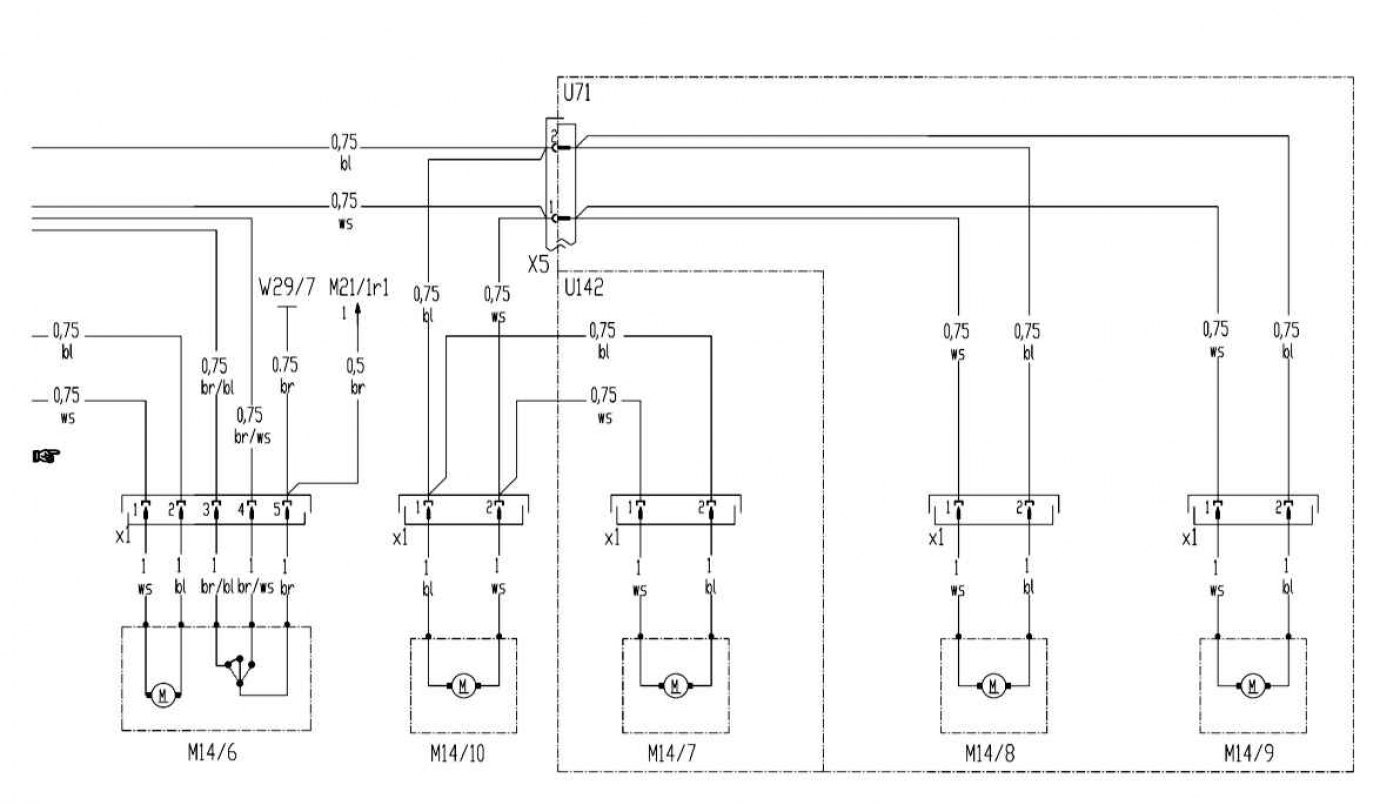

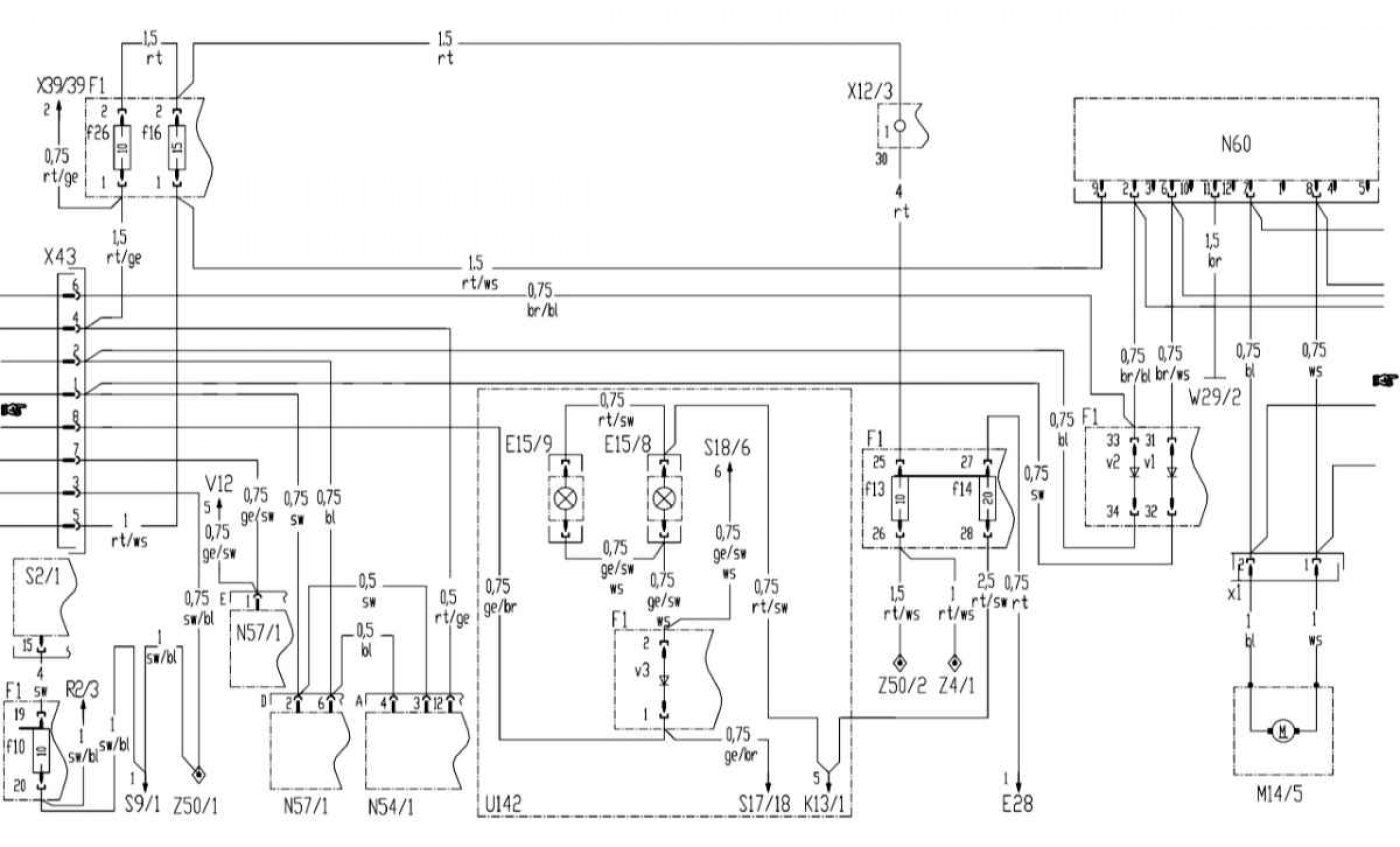

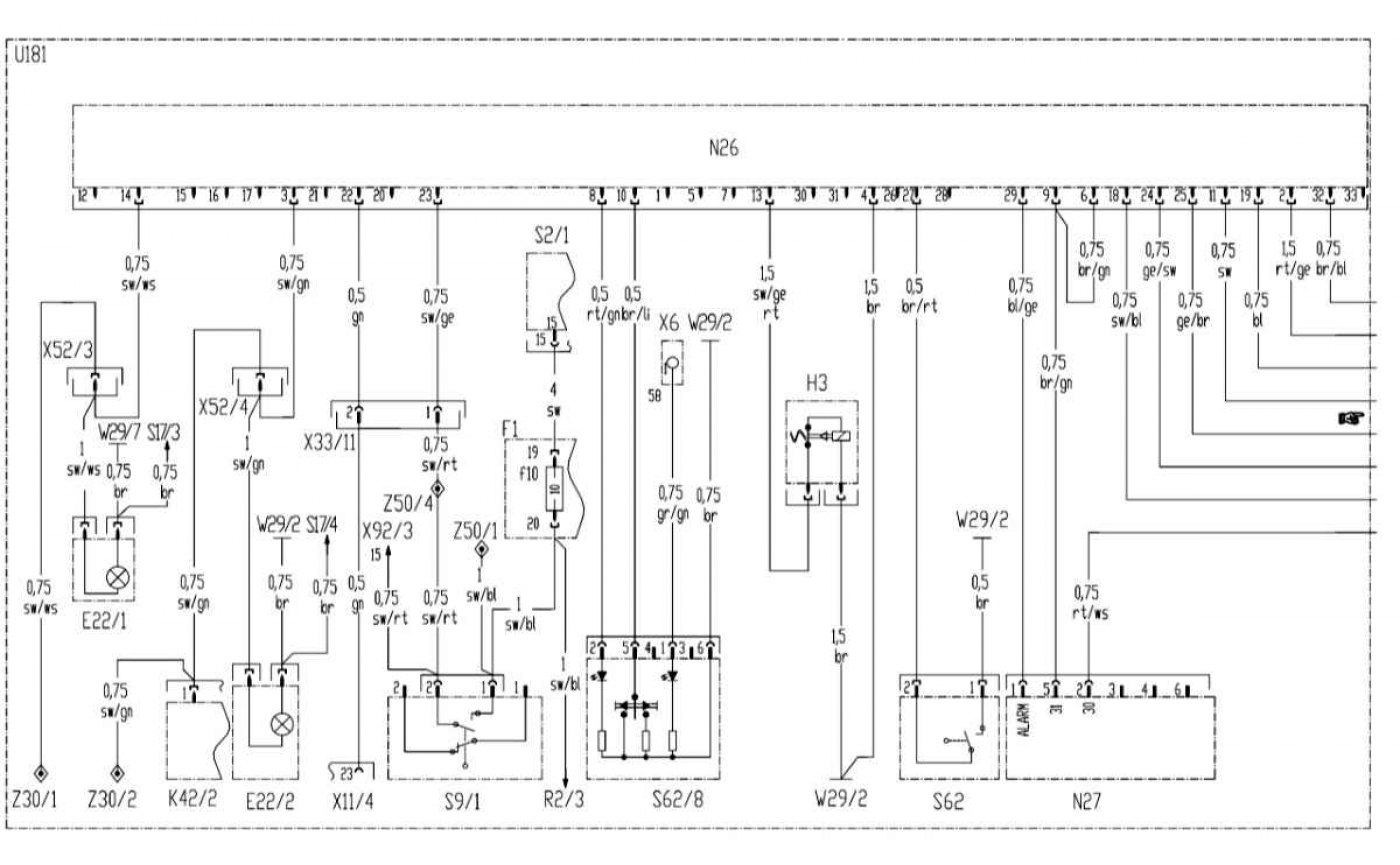

Lopásgátló rendszer (ATA) (benzines modellek, kód FZ5)

Nagyobb kép megnyitása új lapon »

Nagyobb kép megnyitása új lapon »

Nagyobb kép megnyitása új lapon »

Nagyobb kép megnyitása új lapon »

Nagyobb kép megnyitása új lapon »

Nagyobb kép megnyitása új lapon »

Az elektromos diagramokon szereplő szimbólumok listáját lásd ezen az oldalon →

(A cikk szövege a weboldalról származik: «mercedesman.ru»)

Ez a cikk a címen érhető el: orosz, angol, bolgár, fehérorosz, ukrán, szerb, horvát, román, lengyel, szlovák

A cikk ellenőrzése megtörtént: Poljakov Zakhar Grigorjevics
