Eltávolítás
1. Húzza ki a 2. csatlakozót és vegye le a 3. tartókonzolt (lásd a 3.52. ábrát).

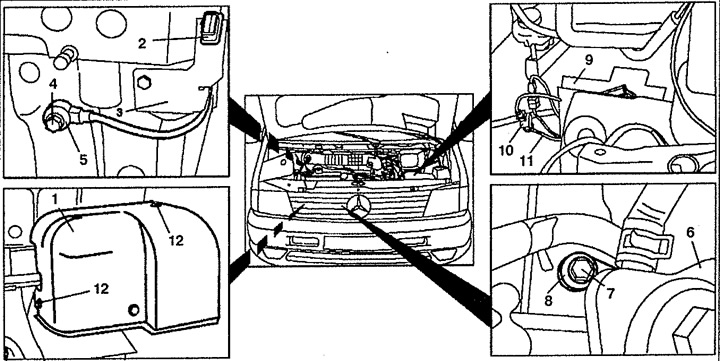

3.52. ábra Kopogásérzékelők:
1. Védőpajzs,
2, 10. Kábelcsatlakozó,
3. Konzol,
4, 7, 12. Csavar,
5. Kopogásérzékelő 1,
6. Olajhűtő,
8. Kopogásérzékelő 2,
9. Csatlakozókkal ellátott doboz,
11. Elektromos vezetékek.
2. Távolítsa el a védőpajzsot 1.
3. Csavarja ki a 4-es csavart, és vegye ki az 1-es kopogásérzékelőt 5.
4. Távolítsa el a csatlakozódoboz 9 fedelét.
5. Válassza le a 10-es csatlakozót.
6. Válassza le a 11-es vezetéket a 2-es kopogásérzékelőről 8. Ne sértse meg a vezetékeket. Cserélje ki a rögzítőpántokat.
7. Szerelje le az olajhűtőt 6.
8. Csavarja le a 7-es csavart és vegye ki a 2-es kopogásérzékelőt 8.
Telepítés
9. A beszerelést a leszerelés fordított sorrendjében végezzük.
