Eltávolítás
1. Távolítsa el a hűtőközeget a légkondicionáló rendszerből.
2. Szerelje le a hűtőrácsot és a levegőbeömlő nyílást.
3. Válassza le a B21.1 és B21.2 csatlakozókábelt a nyomásérzékelőről (lásd a 10.13a. és b. ábrát).

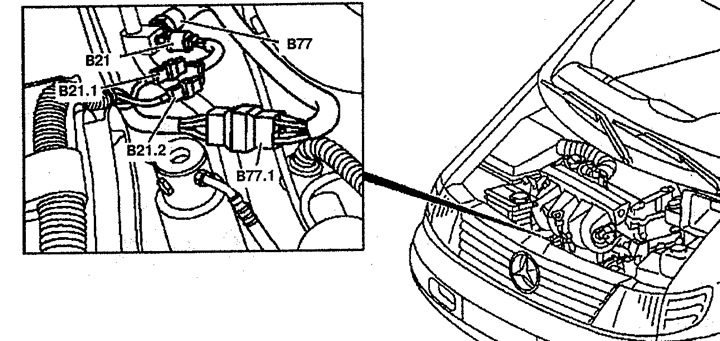

10.13a. ábra: Nyomásérzékelő a légkondicionáló rendszerben (111-es és 601-es motorok):
B21. Nyomásérzékelő,
B21.1, B21.2. Nyomásérzékelő kábelcsatlakozója,
B77. Magas/alacsony nyomásérzékelő a rendszerben,
B77.1. Magas/alacsony nyomásérzékelő kábelcsatlakozója a rendszerben.

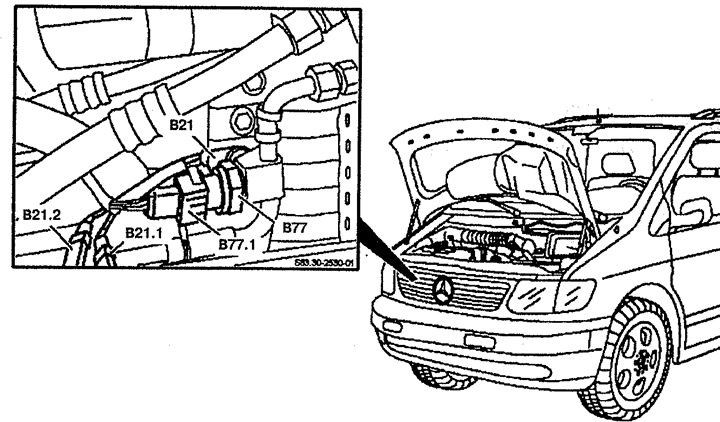

10.13b. ábra: Nyomásérzékelő a légkondicionáló rendszerben (motor 104.900):
B21. Nyomásérzékelő,
B21.1, B21.2. Nyomásérzékelő kábelcsatlakozója,
B77. Magas/alacsony nyomásérzékelő a rendszerben,
B77.1. Magas/alacsony nyomásérzékelő kábelcsatlakozója a rendszerben.
4. Csavarja le a B21 nyomásérzékelőt.
5. Válassza le a B77.1 kábelcsatlakozót a rendszerben lévő magas/alacsony nyomásérzékelőről.
6. Csavarja le a B77 rendszerben található magas/alacsony nyomásérzékelőt.
Telepítés
7. A beszerelést a leszerelés fordított sorrendjében végezzük.
