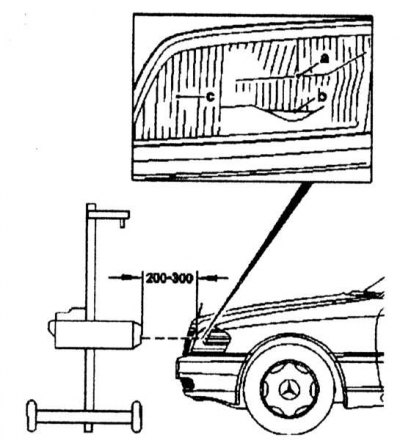

A fényszóró sugárzási szögének beállítása
a — Jelölés a tompított fényszórók beállításához
b — Jelölés a távolsági fényszórók beállításához
c — Jelölés a ködlámpák beállításához

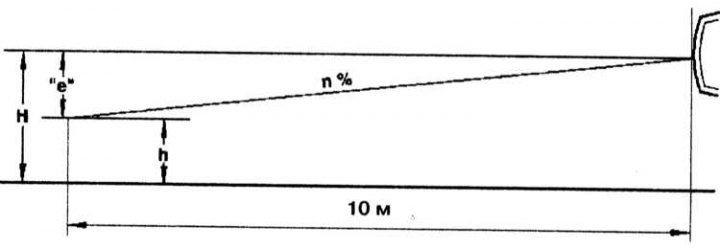

A fényszóró sugárzási szögének beállítása
e - Beépítési méret a fényszóró sugárzási szögéhez
n% — A határvonal meredeksége
H – A fényszóró sugárzási szögének közepének magassága
h – Fekete-fehér szegély
1. Helyezze az autót vízszintes felületre. Állítsa be a gumiabroncs nyomását. Menetmagasság-szabályozással vagy ADS-sel felszerelt járművek esetében a motort közepes fordulatszámon kell járatni körülbelül 30 percig.
2. Olvassa le az autó fényszóróján található fő- és kiegészítő fényszórók beállítási paraméterét (%), és állítsa be a készülék skáláján a fényszóró szögének ellenőrzéséhez és beállításához. Az 1%-os "n" lejtés az "e" beépítési méret 10 cm-ének felel meg.
3. Szerelje fel a vizsgáló- és beállító eszközt az autóval azonos tengelyre, és végezze el a függőleges beállításokat a reflektoron lévő jelöléseknek megfelelően.
4. Indítsa be a motort és kapcsolja be a tompított fényszórókat.
5. Ellenőrizze a fényszóró hatótávolság-szabályozó működését. Mindkét fényszóró fénysugarának egyenletesen kell mozognia.
6. Állítsa a fényszóró-tartomány szabályozóját "0" állásba. A xenon fényszóróval felszerelt modelleknél távolítsa el a kiegészítő súlyokat.

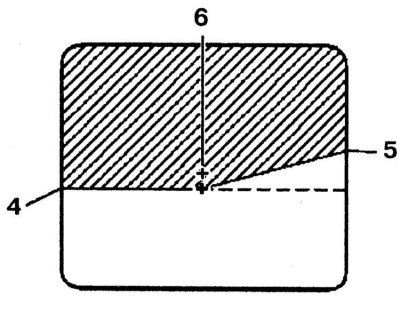

7. Ellenőrizze a tompított fényszórókat, és ha szükséges, állítsa be. Függőleges beállításkor a fénysugár határának pontosan egybe kell esnie a készülék vízszintes vonalával (4), a ferde vonalnak (5) a függőleges vonal (6) metszéspontjától kell kinyúlnia; vízszintes vonal (4). A szedán karosszériás modellek közös reflektorblokkja 03.94-től a fényszórók és a ködlámpák dőlésszögének egyidejű beállítását biztosítja.

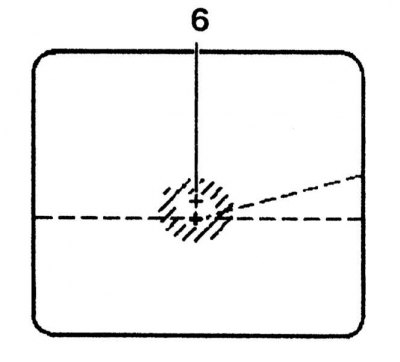

8. Ellenőrizze a távolsági fényszóró beállítását. A fénysugár középpontjának a megfelelő középső jelnél (6) kell lennie. Ha eltérés van, ellenőrizze az izzólámpa beszerelését.

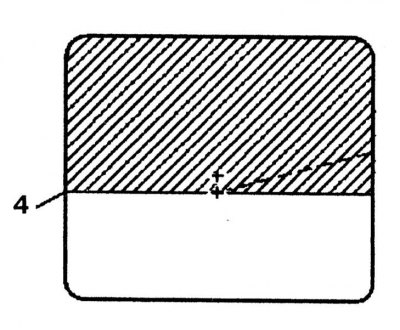

9. Ellenőrizze és állítsa be a ködlámpákat. A fénysugár határának a lehető legközelebb kell esnie a vízszintes vonallal (4). Ha szükséges, állítsa be a helyzetét. A 03.94-től kezdődő szedán modelleken ellenőrizze, hogy az izzólámpa szorosan illeszkedik-e.
