Ha a szerelési munka kizárólag hátrameneti fokozattal végzett munkára korlátozódik, akkor a sebességváltó eltávolítása nem szükséges.
Eltávolítás
Csavarja le hátulról a sebességváltó fedelét a már leírtak szerint.

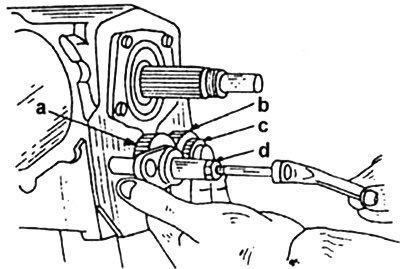

Húzza le a hátrameneti fokozatot (a) a másodlagos tengelyről.
Húzza ki a mozgatható hátrameneti sebességváltó hátrameneti tengelyét (a) a sebességváltó házából. A hátrameneti fokozatot (a), a szinkrongyűrűt reteszrúddal (c), a lapos rögzítő alátétet és a nyomórugót (d) alá kell támasztani.
Távolítsa el a hátrameneti mozgatható hajtóművet a szinkronizáló részekkel.
Távolítsa el a rögzítőelemet a közbenső tengelyen lévő anyáról. Csavarhúzóval nyomja ki a hátrameneti futóművet a feszítőtengelyből.
Telepítés
Helyezze a hátrameneti közbenső fokozatot a közbenső tengelyre, és rögzítse a biztonsági gyűrűvel.
Illessze be a mozgatható hátrameneti fokozatot a hátrameneti sebességváltó tengely kapcsolásához szükséges fülbe, és a szinkrongyűrűvel, a lapos rögzítő alátéttel és a nyomórugóval együtt szerelje fel úgy, hogy a hegyes fogprofil a sebességváltó házára mutasson.
Helyezze be a hátrameneti tengelyt a hátrameneti mozgatható fogaskerékbe. Ennek során ügyeljen arra, hogy a tengelycsapon lévő lapos bevágás felfelé mutasson.
Szerelje fel a hátrameneti fokozatot a kimenő tengelyre úgy, hogy a fogprofil hátrafelé mutasson.
Helyezze fel az impulzus alátétet és alátétet.
Rögzítse csavarokkal a sebességváltó fedelét.
