Dízel modellek 463.333 (M628)
Az M628 CDI motorvezérlő rendszer hűtőfolyadék-hőmérséklet-érzékelőjének telepítési részletei (1/2)
1, 5, 5a - Csavarok; 2 - Légcsatorna; 6 - Borító; 14 - Bal oldali légbeszívó csatorna; 15 - Jobb oldali beszívó légcsatorna; 16 - Bal oldali hengerfej-díszlap; 17 - Jobb oldali hengerfej-díszlap; B28 - Nyomásérzékelő; N14/2 - Kimeneti feszültség blokk előfűtő rendszerhez; N14/2x1, N14/2x2 - Kimeneti feszültség csatlakozók

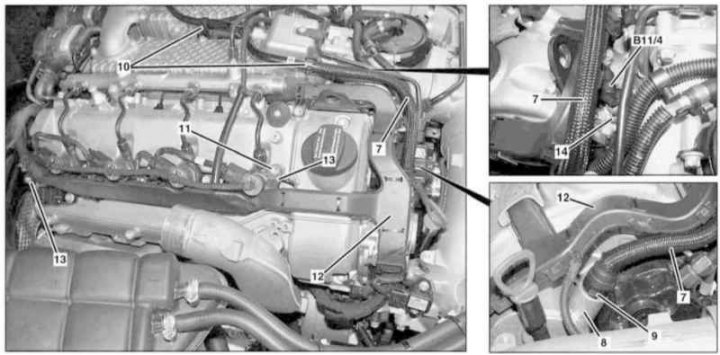

Az M628 CDI motorvezérlő rendszer hűtőfolyadék-hőmérséklet-érzékelőjének telepítési részletei (2/2)
7 - Vákuumvezeték; 8 - Vákuumszivattyú; 9 - Zárófülek; 10 - Rögzítőelemek; 11 - Csavar; 12 - Kábelhüvely; 13 - Vezetőcsapok; 14 - Rögzítőbilincs; B11/4 - Hűtőfolyadék hőmérséklet-érzékelő
1. Távolítsa el a légszűrőt (lásd a fejezetet Beszívott levegő alkatrészek szervizelése).
2. Távolítsa el a jobb oldali légbeömlőt MAF érzékelővel (B2/7) (lásd a fejezetet Beszívott levegő alkatrészek szervizelése).
3. Oldja ki a légcsatornát (15) a kerékívben lévő bilincsekből.
4. Távolítsa el a jobb oldali hengerfej burkolatot (17).
5. Távolítsa el a csavart (1), és mozgassa oldalra a légcsatornát (2).
6. Távolítsa el a csavart (5a) és vegye le a fedelet (6).
7. Válassza le az elektromos vezetékeket a nyomásérzékelőről (B28).
8. Húzza ki a csatlakozókat (N14/2x1 és N14/2x2) az előfűtő rendszer kimeneti feszültségblokkján (N14/2).
9. Nyomja össze a reteszelő füleket (9), és válassza le a vezetéket (7) a vákuumszivattyúról (8).
10. Oldja ki a bilincseket (10), és mozgassa oldalra a vákuumvezetéket (7).
11. Távolítsa el a csavart (11).
12. Távolítsa el a kábelhüvelyt (12) a vezetőcsapokról (13), és nyissa ki, hogy hozzáférjen a hűtőfolyadék hőmérséklet-érzékelő vezetékcsatlakozójához (B11/4).
13. Csavarhúzóval nyomja meg a bilincset (14) és távolítsa el a hűtőfolyadék hőmérséklet-érzékelőt (B11/4) – készüljön fel a kiömlött folyadék összegyűjtésére.
14. A beszerelés fordított sorrendben történik - ne felejtse el kicserélni a tömítőelemeket.
15. Végül törölje a processzormemóriát a fedélzeti öndiagnosztikai rendszerből (lásd a fejezetet Motor elektromos rendszerek).
