Dízel modellek
463.323 (M612) modellek

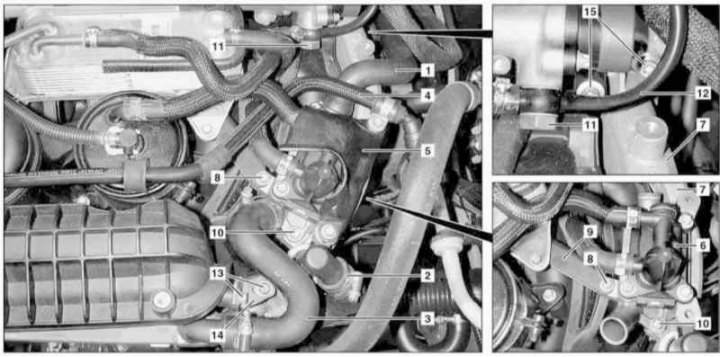

Az EGR-hűtő beszerelésének részletei a 463.323-as modelleken (1/2)
1, 2, 3 - Hűtőfolyadék tömlők; 4 - Vákuumvezeték; 5 - Borító; 6 - Tüzelőanyag-fűtő berendezés; 7 - EGR hűtő; 8, 10, 13, 15 - Csavarok; 11 - A csatlakozó csatlakozás üreges csavarja; 12 - Üzemanyag-visszavezető vezeték; 14 - Konzol

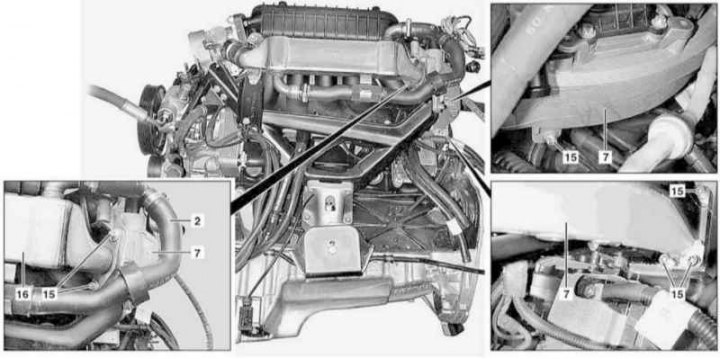

Az EGR-hűtő beszerelésének részletei a 463.323-as modelleken (2/2)
16 — Kipufogórendszer
1. Ürítse ki a hűtőrendszert (lásd a fejezetet Rendszeres gondozás és karbantartás).
2. Távolítsa el a hengerfejburkolat burkolatait.
3. Kösse le a hűtőfolyadék tömlőit (1, 2 és 3).
4. Válassza le a vákuumvezetéket (4), mozgassa oldalra a rögzítőbilincssel együtt, és vegye le a fedelet (5).
5. Lazítsa meg a csavart (8) a konzolon (9), csavarja ki a csavart (10), és válassza le az üzemanyag-fűtő berendezést (6) a hűtőről (7).
6. Csavarja ki a szerelvénycsatlakozás (11) üreges csavarját, amely az üzemanyag-visszatérő vezetéket (12) az üzemanyagvezetékhez rögzíti.
7. Távolítsa el a tartót (14) és a hűtőt (7) rögzítő csavarokat (13). Távolítsa el a tartót (14).
8. Csavarozza ki a hengerfejet és a kipufogórendszert (16), és távolítsa el a hűtőt (7).
9. A beszerelés fordított sorrendben történik - ne felejtse el cserélni a tömítőelemeket.
10. Végül ellenőrizze, hogy a motor teljesítmény- és hűtőrendszerein nincs-e szivárgás.
463.333 (M628) modellek

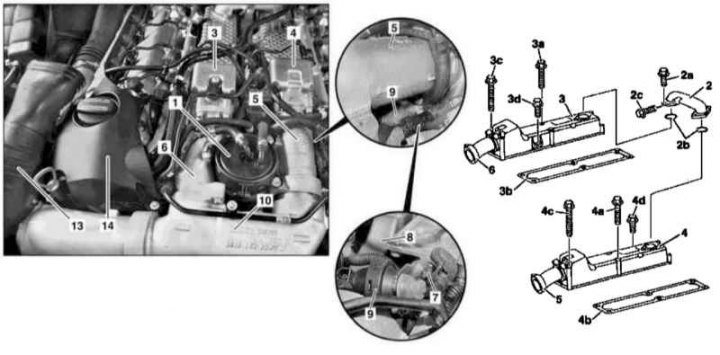

Az EGR-hűtő beszerelésének részletei a 463.333-as modelleken (1/2)
1 - Üzemanyagszűrő; 2 - Csatlakozó cső; 2a, 2c, 3a, 3c, 3d, 4a, 4c, 4d, 7 - Csavarok; 2b, 3b, 4b - Tömítő tömítések; 3 - A levegőelosztó jobb felső része; 4 - A légelosztó bal felső része; 5 - Bal köztes légcsatorna; 6 - Jobb köztes légcsatorna; 8 - EGR hűtő; 9 - Vákuumos meghajtó egységek a szívónyílások elzárásához; 10 - Fojtószelep működtető szerkezet felső légcsatornákkal; 13 - Jobb beszívó légcsatorna; 14 - Olajbetöltő burkolat

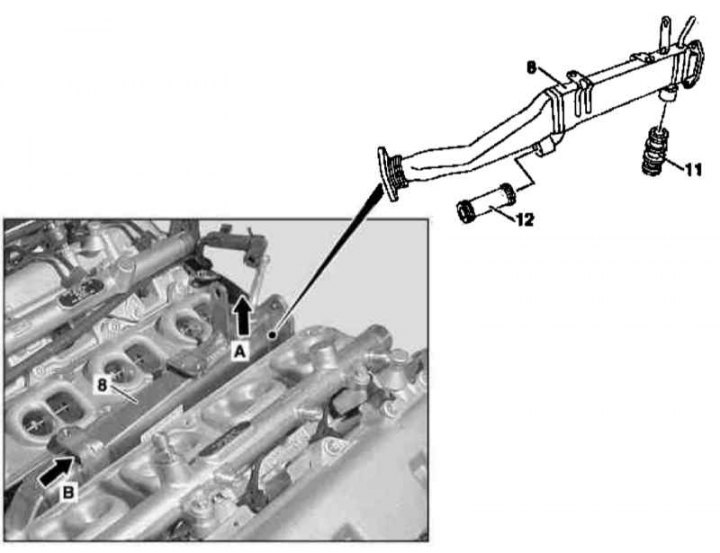

Az EGR-hűtő beszerelésének részletei a 463.333-as modelleken (2/2)
11, 12 — Csatlakozó csövek
A - A hűtő eltávolításának iránya
B - A hűtő eltávolításának iránya
1. Távolítsa el a forgattyúház védelmét.
2. Ürítse ki a hűtőrendszert (lásd a fejezetet Rendszeres gondozás és karbantartás).
3. Távolítsa el a légszűrőt (lásd a részt Beszívott levegő alkatrészek szervizelése).
4. Távolítsa el a jobb bemeneti légcsatornát (13) (lásd a fejezetet Beszívott levegő alkatrészek szervizelése).
5. Távolítsa el az olajbetöltő burkolat díszburkolatát (14).
6. Távolítsa el az üzemanyagszűrőt (1), - a szűrőt ki kell cserélni.
7. Távolítsa el a bal és a jobb oldali légbeömlő szerelvényeket MAF érzékelőkkel (lásd Beszívott levegő alkatrészek szervizelése).
8. Távolítsa el a fojtószelep működtető egységet a felső légcsatornákkal (10) (lásd a részt Beszívott levegő alkatrészek szervizelése).
9. Távolítsa el a szelepegységet (lásd a fejezetet Szelepszerelvény eltávolítása és beszerelése).
10. Távolítsa el az EGR pozicionálót (lásd a részt Az EGR pozicionálók eltávolítása és beszerelése).
11. Távolítsa el a csavarokat (2a és 2c), és távolítsa el a jobb oldali összekötő csövet (2). Készítse elő a cseretömítéseket (2b).
12. Távolítsa el a csavarokat (3a., 3c. és 3d) és távolítsa el a légelosztó (3) jobb oldali részének felső felét. Készítse elő a cseretömítéseket (3b).
13. Távolítsa el a csavarokat (4a, 4c és 4d) és távolítsa el a légelosztó bal oldali részének felső felét (4). Készítse elő a cseretömítéseket (4b).
14. Válassza le a vákuumtömlőket a jobb és a bal bemeneti nyílások vákuumblokkjairól (9).
15. Távolítsa el a csavart (7), és csavarja le a vákuumblokk-szerelvényt (9) a bal bemeneti nyílást a levegőelosztóról leválasztó eszközzel.
16. Először húzza fel az EGR-hűtő (8) hátsó oldalát (A), majd húzza vissza az elülső oldalt (B), és távolítsa el a hűtőt (7) a csatlakozásokból (11 és 12). Ha szükséges, készítsen csere O-gyűrűket.
17. A beszerelés fordított sorrendben történik.
